П6-123 СКАРД Антенны гребневые 12,4 ГГц
900 МГц — 12,4 ГГц. Широкополосная измерительная рупорная антенна П6-123 с разъемом типа SMA Скард Электроникс. Внесена в Государственный реестр средств измерений за номером № 52901/1.
Госреестр
Широкополосная измерительная антенна рупорная П6-123
на базе Н-образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,9 до 12,4 ГГц.В зависимости от типа присоединенного оконечного устройства, измерительная антенна П6-123может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Технические характеристики антенны рупорной П6-123(SMA):
|
Диапазон частот
|
900 МГц — 12,4 ГГц
|
|
Поляризация
|
рупорная, двухгребневая
|
|
Коэффициент усиления
|
От 5 до 15 дБ (± 2 дБ)
|
|
КСВН типовой
|
2
|
|
Габариты
|
244 × 240 × 143 мм
|
|
Вес
|
1,7 кг
|
|
Тип разъёма
|
SMA
|

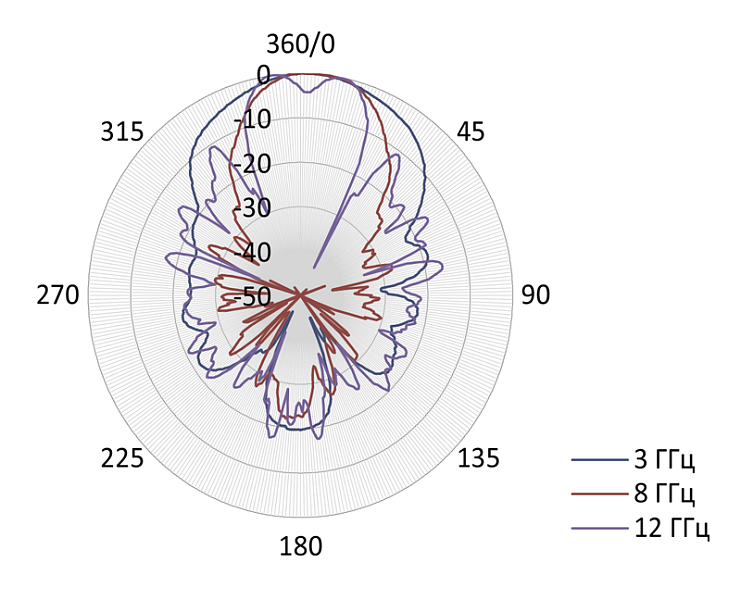

Диаграмма направленности антенны П6-123
| Характеристика | Значение |
|---|
