П6-223М СКАРД Антенны гребневые 22,5 ГГц
800 МГц - 22,5 ГГц. Широкополосная измерительная рупорная антенна П6-223M с разъемом типа SMA Скард Электроникс.
· Внесен в Государственный реестр средств измерений за номером № 70142-18;
· Вес: 2,5 кг.
· Внесен в Государственный реестр средств измерений за номером № 70142-18;
· Вес: 2,5 кг.
Госреестр
Антенна широкополосная измерительная рупорная антенна П6-223М работает в частотном диапазоне от 800 МГц до 22,5 ГГц
, оборудована измерительным разъемом типа SMA. Антенна П6-223М подходит для применения в метрологических лабораториях, а также при измерениях ЭМС и ПЭМИН.
В зависимости от типа присоединенного оконечного устройства, антенна измерительная П6-223М может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии, определения поляризации сигнала, излучения электромагнитного поля, и направления на источник излучения.
Технические характеристики широкополосной антенны СКАРД П6-223М
:| Диапазон частот | 800 МГц — 22,5 ГГц |
| Тип | рупорная, двухгребневая |
| Поляризация | линейная |
| Коэффициент усиления (Ку) |
от 6 до 17 дБ (± 2 дБ) |
| КСВН типовой | 1,8 |
| Габаритные размеры | 344 × 323 × 322 мм |
| Разъем |
SMA |
Крепление антенны П6-223М:
- на фотоштатив, через узел крепления АК-02М (входит в состав поставки)
- эксплуатация антенны совместно с диэлектрическим штативом ШАД-01(опция)
- узел крепления антенны П6-223 для установки в планарный сканер АК-18(опция)
Варианты поставки:
Антенна П6-223, разъем SMA, диапазон частот 0,8-18 ГГц
Антенна П6-223(N) разъем N, диапазон частот 0,8-18 ГГц
Антенна П6-223М разъем SMA, диапазон частот 0,8-22,5 ГГц
Антенна П6-223М(N) разъем N, диапазон частот 0,8-22,5 ГГц
- на фотоштатив, через узел крепления АК-02М (входит в состав поставки)
- эксплуатация антенны совместно с диэлектрическим штативом ШАД-01(опция)
- узел крепления антенны П6-223 для установки в планарный сканер АК-18(опция)

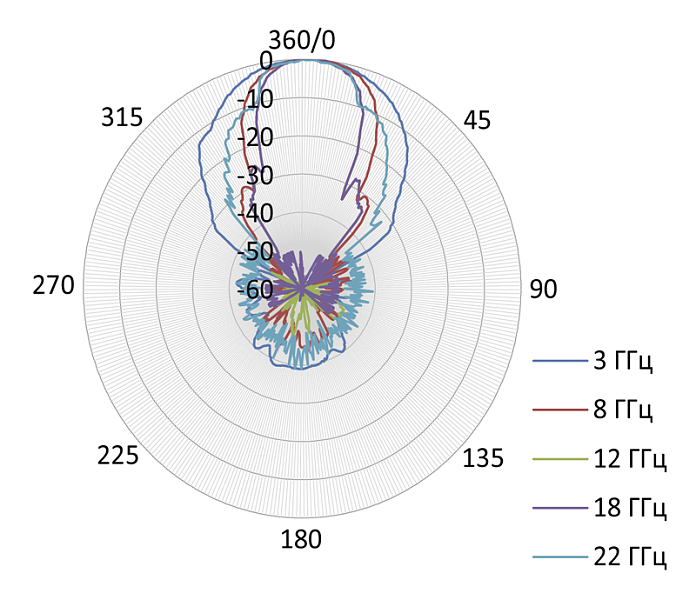

Диаграмма направленности антенны широкополосной измерительной П6-223М
Варианты поставки:
Антенна П6-223, разъем SMA, диапазон частот 0,8-18 ГГц
Антенна П6-223(N) разъем N, диапазон частот 0,8-18 ГГц
Антенна П6-223М разъем SMA, диапазон частот 0,8-22,5 ГГц
Антенна П6-223М(N) разъем N, диапазон частот 0,8-22,5 ГГц
