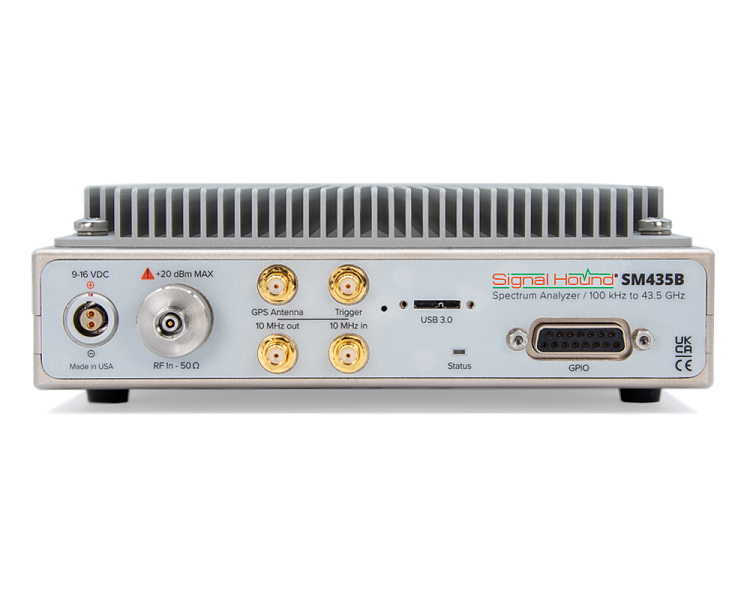

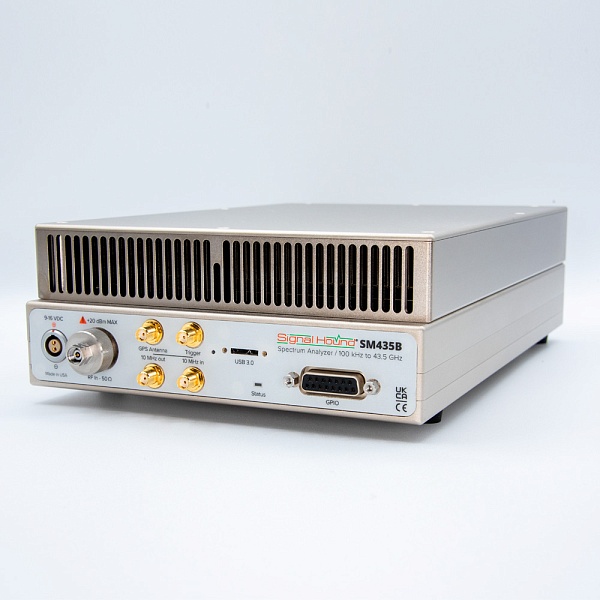

SM435B Signal Hound Анализатор спектра реального времени
До 43,5 ГГц. Анализатор спектра радиочастот с динамическим диапазоном 110 дБ и скоростью развертки 1 ТГц /сек обеспечивает мгновенный захват I/Q с калибровкой по полосе пропускания 160 МГц, доступный посредством блочной передачи 2-секундного буфера ввода-вывода по USB 3.0 на ПК.
Характеристики приемника мониторинга SM435B SignalHound:
- ЧАСТОТА
Диапазон: от 100 кГц до 43,5 ГГц;
Входное сопротивление RF (разъем 2,4 мм): 50 ОМ;
Откалиброванный потоковый ввод–вывод: от 5 кГц до 40 МГц с выбираемой полосой пропускания I/Q;
Встроенный GPS, используемый для синхронизации по временной базе, меток времени I/Q и определения местоположения GPS;
Разрешающая способность полосы пропускания (RBW): от 0,1 Гц (диапазон ≤ 200 кГц) до 3 МГц (любой диапазон) с использованием 40 МГц; от 30 кГц до 10 МГц с использованием 160 МГц;
Точность временной базы: OCXO с привязкой к GPS остается в пределах ± 5 x 10-10 при привязке к GPS.
-
ПОКАЗАТЕЛЬ СИСТЕМНОГО ШУМА
12 дБ от 700 МГц до 2,5 ГГц;
15 дБ от 2,5 до 24 ГГц;
18 дБ + 0,5 дБ / ГГц от 24 до 40 ГГц;
26 дБ + 2,0 дБ / ГГц от 40 до 43,5 ГГц.
- IP2
+75 дБм от 100 кГц до 20 ГГц;
+ 50 дБм от 20 до 24 ГГц;
+70 дБм от 24 до 43,5 ГГц.
- IP3
+28 дБм от 100 кГц до 4 ГГц;+23 дБм от 4 до 6 ГГц;+20 дБм от 6 до 43,5 ГГц.
