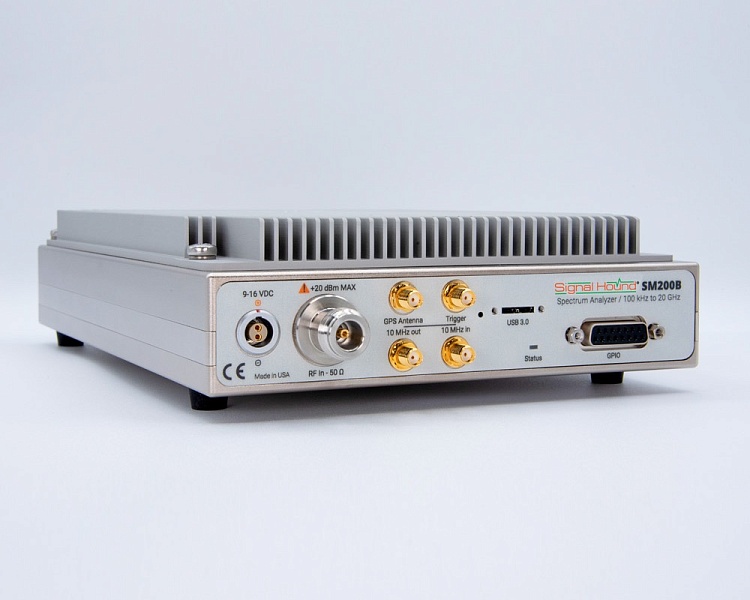

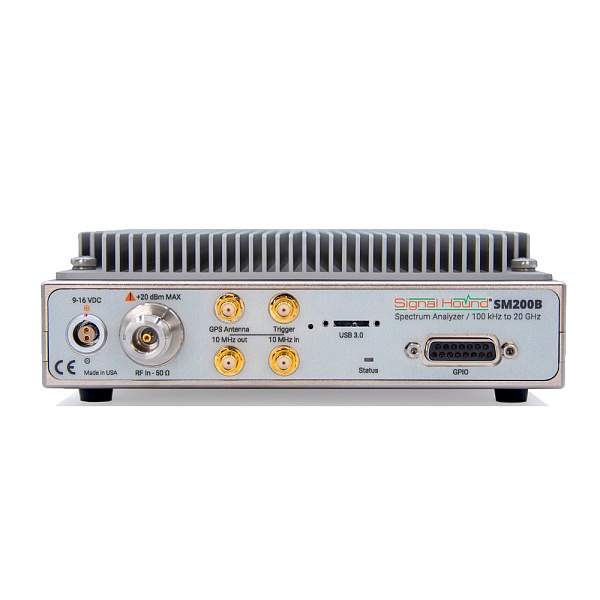

SM200B Signal Hound Анализатор спектра реального времени
Характеристики анализатора спектра реального времени SM200B SignalHound:
- ЧАСТОТА
Диапазон: от 100 кГц до 20,0 ГГц;
Входное сопротивление RF (разъем типа N): 50 ОМ;
Откалиброванный потоковый I/Q: от 5 кГц до 40 МГц с выбираемой полосой пропускания ввода–вывода
Включает встроенный GPS, используемый для синхронизации по временной базе, меток времени ввода-вывода и определения местоположения GPS;
Разрешающая способность полосы пропускания (RBW): от 0,1 Гц (диапазон ≤ 200 кГц) до 3 МГц (любой диапазон) при использовании 40 МГц; от 30 кГц до 10 МГц при использовании 160 МГц IBW;
Точность временной базы: OCXO с привязкой к GPS остается в пределах ± 5 x 10-10 при привязке к GPS.
-
ПОКАЗАТЕЛЬ СИСТЕМНОГО ШУМА
13 дБ в диапазоне от 700 МГц до 2,7 ГГц;
16 дБ в диапазоне от 2,7 ГГц до 4,5 ГГц;
19 дБ в диапазоне от 4,5 ГГц до 15,2 ГГц.
- IP2
+68 дБм от 100 кГц до 2 ГГц;
+78 дБм от 2 до 10 ГГц;
+75 дБм от 10 до 15 ГГц;
+60 дБм от 15 до 20 ГГц.
- IP3
+28 дБм от 100 кГц до 3 ГГц;+24 дБм от 3 до 6 ГГц;+20 дБм от 6 до 20 ГГц.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
