GSG Wavefront Safran Тестовая система CRPA
Масштабируемая конфигурация антенны, поддерживающая от 2 до 16 многочастотных антенных элементов. Все диапазоны GNSS: L1, L2, L5, E6, S-диапазон (до 4 диапазонов GNSS одновременно). Программно-определяемая тестовая система CRPA GSG Wavefront Safran (Orolia).
Усовершенствованный симулятор GNSS GSG Wavefront Safran (Spectracom)
способен генерировать специальные радиочастотные сигналы для тестирования архитектуры CRPA (антенны с контролируемым приёмом).Конструкция GSG-Wavefront от Safran с общим локальным генератором — это проверенная в полевых условиях «готовая к использованию» настраиваемая и простая в применении платформа для тестирования приемников CRPA. Это доступное и модернизируемое решение, использующее Skydel — надежный механизм моделирования GNSS, построенный на программно-определяемой архитектуре.
CRPA основаны на многоэлементных антеннах, предназначенных для уменьшения влияния радиочастотных помех или определения угла прихода сигналов. Симуляторы GSG Wavefront имитируют и генерируют сигналы GNSS и помехи в качестве выходных сигналов элементов антенны. Подход GSG Wavefront отличается от классических безэховых систем тестирования CRPA: он имитирует многоэлементную антенну, предоставляя столько же выходных радиочастотных сигналов, сколько элементов антенны, для тестирования устройства CRPA.
Ключевые особенности имитатора сигналов ГНСС GSG Wavefront Safran (Orolia):
- Масштабируемая конфигурация антенны, поддерживающая от 2 до 16 многочастотных антенных элементов;
- Модульный на протяжении всего жизненного цикла;
- Способен поддерживать до 4 диапазонов GNSS одновременно;
- Все диапазоны GNSS: L1, L2, L5, E6, S-диапазон;
- Один выход GNSS и один выход для подавления помех на каждый элемент антенны. Можно комбинировать для получения одного радиочастотного выхода на каждый элемент антенны;
- Помехи: постановка помех, подмена сигналов;
- Имитация нескольких угроз одновременно;
- Динамические передатчики с заданными пользователем формами сигналов;
- Общий доступ ко всем программно-определяемым радиостанциям;
- Непрерывный контроль синхронизации фаз и выравнивания;
- Полуавтоматический инструмент калибровки в режиме реального времени;
- После включения питания специальная калибровка не требуется;

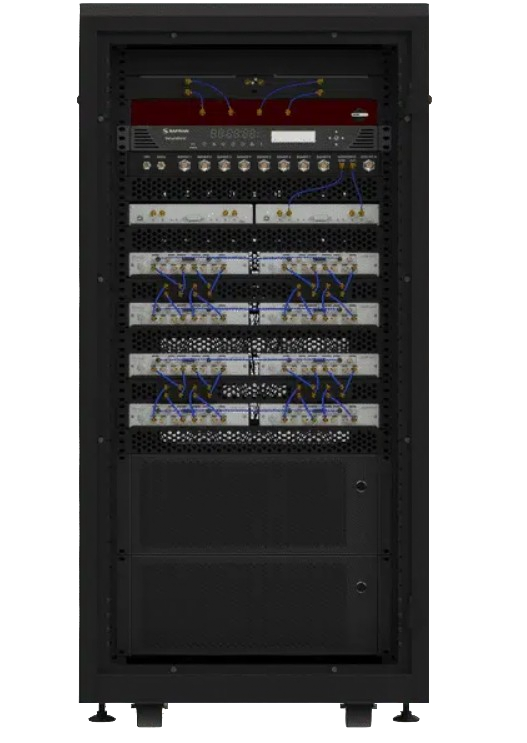

- Уменьшенный форм-фактор (стойка 24U для типичной системы из 8 элементов);
- Внутренняя генерация и распределение тактовых сигналов 10 МГц с низким уровнем фазового шума и сигналов 1-PPS;
- Тихая работа во время моделирования;
- Работает на Skydel (с графическим интерфейсом и API).
Технические характеристики тестовой системы CRPA GSG Wavefront Safran (Pendulum Instruments):
- Типичное смещение выравнивания фазы: < ±1°;
- Типичное отклонение от выравнивания фазы: 0,5° (1σ);
- Точность мощности для каждого элемента: ± 0,5 дБ;
- Выравнивание мощности между элементами: ± 0,5 дБ;
- Имитация с момента холодного запуска: <90 секунд;
- До 800 сигналов / элемент;
- Частота итераций моделирования: 1000 Гц;
- Динамика:
- Максимальная скорость: 1500 км/с;
- Ускорение: без ограничений;
- Рывок: без ограничений;
- Ускорение: без ограничений;
- Рывок: без ограничений;
- Соотношение помех к сигналу GNSS: до +130дБ;
- Задержка HIL менее 10 мс;
- Группировки и сигналы GNSS:
- GPS open services: L1-C/A, L1C, L1-P, L2-P, L2C, L5;
- GPS restricted signals: M and Y code;
- GLONASS: G1, G2;
- Galileo open services: E1, E5a, E5b, E5AltBOC, E6 HAS;
- Galileo restricted signals: PRS;
- BeiDou: B1, B2, B1C, B2A, B3I;
- QZSS: L1-C/A, L2C, L5;
- NavIC: L1, L5, S-band;
- SBAS L1 and L5: WAAS, EGNOS, MSAS, GAGAN, SDCM;
- Пользовательские сигналы;
- Считыватель IQ;
- GPS restricted signals: M and Y code;
- GLONASS: G1, G2;
- Galileo open services: E1, E5a, E5b, E5AltBOC, E6 HAS;
- Galileo restricted signals: PRS;
- BeiDou: B1, B2, B1C, B2A, B3I;
- QZSS: L1-C/A, L2C, L5;
- NavIC: L1, L5, S-band;
- SBAS L1 and L5: WAAS, EGNOS, MSAS, GAGAN, SDCM;
- Пользовательские сигналы;
- Считыватель IQ;
- Чистота сигнала:
- Паразитный: <65 дБк;
- Гармоники: <80 дБк;
- Фазовый шум: <0,002 рад (среднеквадратичное значение).
- Гармоники: <80 дБк;
- Фазовый шум: <0,002 рад (среднеквадратичное значение).
| Характеристика | Значение |
|---|
