WinIQSIM2 R&S Программное обеспечение для цифровой модуляции сигналов
Профессиональное ПО для симуляции сигналов согласно различным стандартам радиосвязи. Версия 20.00. ПО RohdeSchwarz
Программное обеспечение WinIQSIM2 Rohde Schwarz

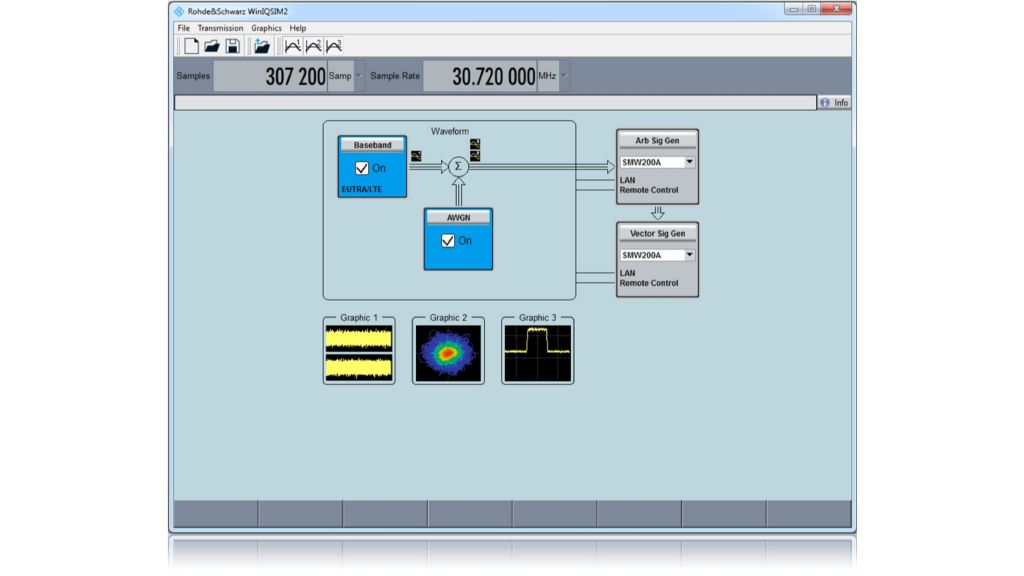

специально разработано для простого генерации цифровых модулированных сигналов. Графический пользовательский интерфейс позволяет интуитивно управлять программой, поддерживается контекстно-зависимой справкой. Предлагая удобный способ создания любых стандартных сигналов с включенными стандартами, а также генерации многоканальных сигналов и многосегментных форм сигналов, WinIQSIM2 подходит для широкого спектра применений.ПО WinIQSIM2 функционирует как самостоятельное Windows-приложение
с удобным графическим интерфейсом для детальной настройки параметров сигналов.Созданные последовательности легко экспортируются в виде I/Q файлов или напрямую передаются в оборудование Rohde Schwarz через LAN, USB или PCIe интерфейсы.
Совместимость с оборудованием Rohde Schwarz:
Векторные генераторы сигналов:
R&S SMW200A (с опциями R&S SMW-B9/-B10)
R&S SMBV100B
R&S SMM100A (R&S SMM-B9 option)
R&S SFI100A
R&S SMCV100B
R&S SGT100A (с опцией R&S SGT-K510);
Векторный тестер VSG/VSA
PVT360A;Радиокоммуникационные тестеры
CMW500 /CMW100 /CMW290 /CMP200/ CMP180, тестер беспроводной связи R&S CMW270, а также тестовые наборы CMA.WinIQSIM2 можно загрузить с сайта www.rohde-schwarz.com – поисковый запрос: WinIQSIM2.
Обратите внимание, что применяются дополнительные аппаратные ограничения используемого генератора сигналов Rohde & Schwarz (особенно максимальная полоса пропускания сигнала, размер памяти ARB и максимальная частота дискретизации). Для получения данных, специфичных для прибора, см. документ с техническими характеристиками соответствующего прибора RohdeSchwarz.
Сотовые стандарты
- 5G New Radio, включая Rel. 15, Rel. 16, Rel. 17 и Rel. 18
- Beyond 5G
- LTE, включая Rel. 8, Rel. 9, Rel. 10, Rel. 11, Rel. 12, Rel. 13, Rel. 14 и Rel. 15
- Сотовый IoT (eMTC и NB-IoT), включая Rel. 13, Rel. 14, Rel. 15, Rel. 16 и Rel. 17
- Опорные сигналы OneWeb и генерация пользовательских сигналов OneWeb
- 3GPP FDD с HSDPA, HSUPA и HSPA+ (HSPA Evolution)
- CDMA2000 с 1xEV-DV
- 1xEV-DO Rev. A, Rev. B
- TD-SCDMA
- GSM/EDGE
- EDGE Evolution, VAMOS
- Сигналы Verizon 5GTE
- TETRA Release 2
Стандарты беспроводной связи
- WLAN IEEE 802.11a/b/g/n/jp/ac/ax/be/ad/ay
- HRP UWB
- UWB (ECMA-368)
- Bluetooth®, до Release 6.0
- NFC A/B/F, включая EMV type A/B
- LoRa
Стандарты вещания
- DVB-T/DVB-H
- DAB/T-DMB
- DVB-S2/DVB-S2X/DVB-S2X Annex E
- DVB-RCS2
Стандарты навигации
- GPS, GLONASS, Galileo, BeiDou (Compass), NaviC/iRNSS
Другие стандарты
- Генерация OFDM сигналов
- AWGN
Дополнительные системы в WinIQSIM2
- Пользовательские цифровые формы сигналов позволяют генерировать пользовательские цифровые сигналы с возможностью выбора параметров модуляции.
- Генерация многоканальных CW сигналов.
- Многоканальная генерация позволяет объединять несколько цифровых сигналов в одну форму сигнала с разными частотными смещениями.
- Функция многосегментных форм сигналов позволяет хранить несколько различных форм сигналов в памяти генератора произвольных сигналов и обеспечивает минимальное время перехода, а также возможность бесшовных переходов.
- Генерация и добавление AWGN к сигналу.
- Функция импорта для загрузки I/Q выборок через серверное соединение в цепочку генерации сигналов WinIQSIM2, где может быть выполнена фильтрация и добавлен AWGN.

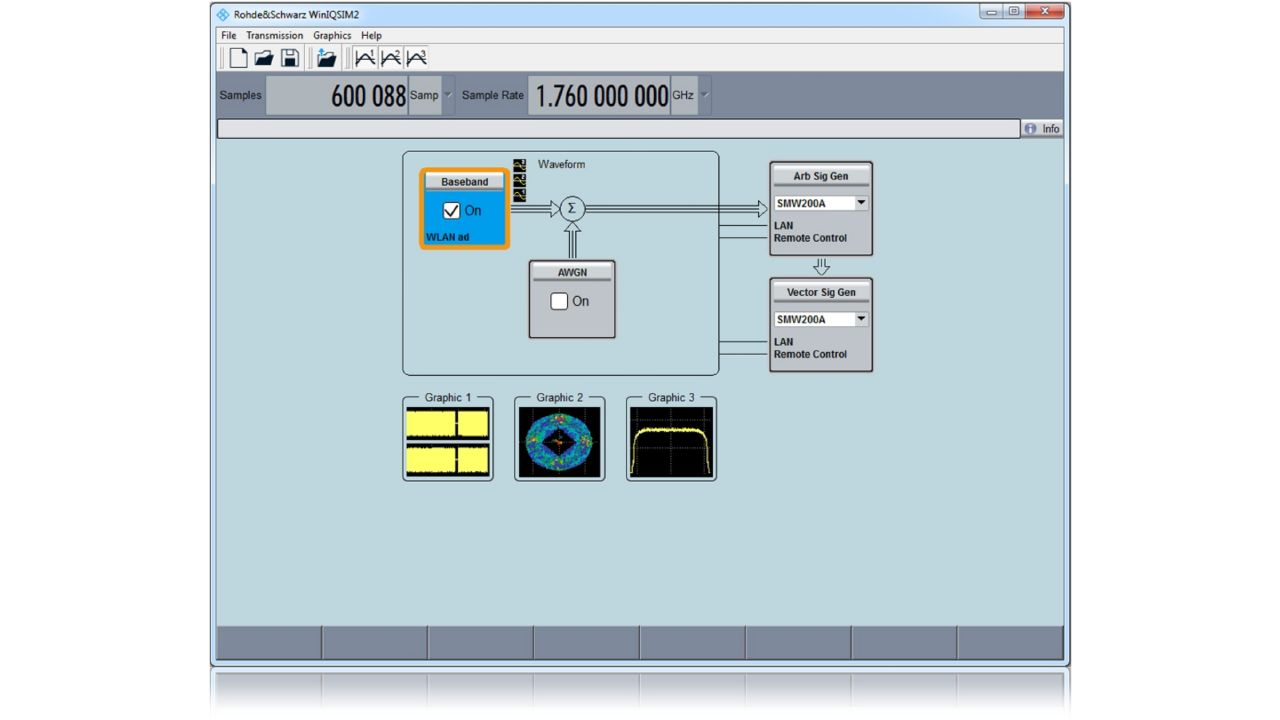

Расширенные графики
- I и Q в зависимости от времени.
- Абсолютное значение и фаза в зависимости от времени.

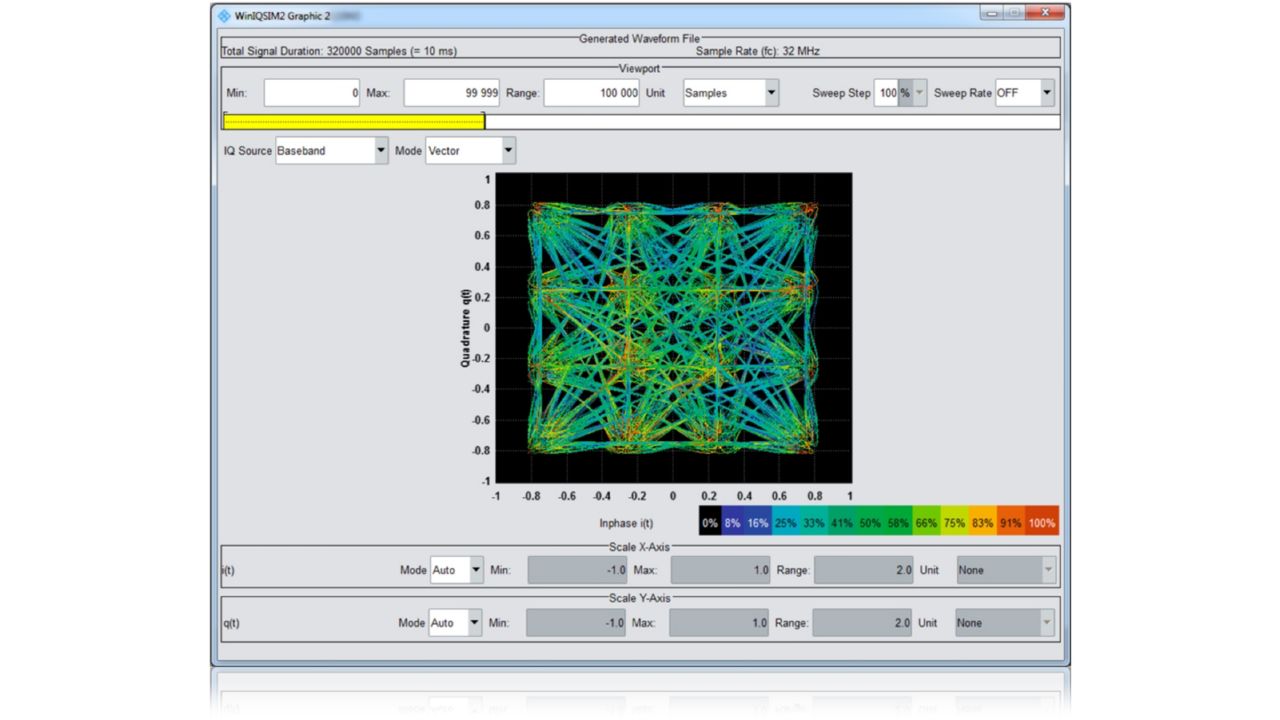

- Векторная диаграмма.
- Диаграмма созвездия.
- FFT амплитуда, показывающая спектр сигнала.
- Глазковая диаграмма I и Q.
- Дополнительная кумулятивная функция распределения (CCDF).
Удобные соединения
- Передача форм сигналов через GPIB, USB и LAN.
- Формы сигналов могут быть локально сохранены на ПК; для передачи данных может использоваться USB-накопитель.
- Управление приборами через удаленный рабочий стол через LAN.
Обзор цифровых стандартов для различных приборов
Следующая таблица предоставляет обзор стандартов, доступных для различных приборов, а также соответствующих типов опций. Для удобства чтения типы опций сокращены следующим образом:
Опция R&S SMW-K255 обозначена как «SMW-K255», и так далее.
Векторные генераторы сигналов
Сотовые стандарты |
SMW200A |
SMM100A |
SMBV100B |
SMCV100B |
SGT100A |
SFI100A |
| 5G New Radio | SMW-K444 | SMM-K444 | SMBVB-K444 | SMCVB-K444 | SGT-K444 | SFI-K444 |
| Release 15 | ||||||
| 5G New Radio | SMW-K448 | SMM-K448 | SMBVB-K448 | SMCVB-K448 | SGT-K448 | SFI-K448 |
| Release 16 | ||||||
| 5G New Radio | SMW-K471 | SMM-K471 | SMBVB-K471 | SMCVB-K471 | SGT-K471 | SFI-K471 |
| Release 17/18 | ||||||
| 5G New Radio sidelink | SMW-K470 | SMM-K470 | SMBVB-K470 | SMCVB-K470 | SGT-K470 | – |
| Verizon 5GTF signals | SMW-K418 | – | SMBVB-K418 | SMCVB-K418 | SGT-K418 | – |
| LTE Release 8 | SMW-K255 | SMM-K255 | SMBVB-K255 | SMCVB-K255 | SGT-K255 | – |
| LTE Release 9 | SMW-K284 | SMM-K284 | SMBVB-K284 | SMCVB-K284 | SGT-K284 | – |
| LTE Release 10 | SMW-K285 | SMM-K285 | SMBVB-K285 | SMCVB-K285 | SGT-K285 | – |
| (LTE-Advanced) | ||||||
| LTE Release 11 | SMW-K412 | SMM-K412 | SMBVB-K412 | SMCVB-K412 | SGT-K412 | – |
| LTE Release 12 | SMW-K413 | SMM-K413 | SMBVB-K413 | SMCVB-K413 | SGT-K413 | – |
| LTE Release 13/14/15 | SMW-K419 | SMM-K419 | SMBVB-K419 | SMCVB-K419 | SGT-K419 | – |
| Cellular IoT Release 13 | SMW-K415 | SMM-K415 | SMBVB-K415 | SMCVB-K415 | SGT-K415 | – |
| Cellular IoT Release 14 | SMW-K443 | SMM-K443 | SMBVB-K443 | SMCVB-K443 | SGT-K443 | – |
| Cellular IoT | SMW-K446 | SMM-K446 | SMBVB-K446 | SMCVB-K446 | SGT-K446 | – |
| Release 15/16/17 | ||||||
| OneWeb user-defined signal generation | SMW-K430 | – | – | – | – | – |
| OneWeb reference signals | SMW-K355 | – | – | – | – | – |
| 3GPP FDD | SMW-K242 | SMM-K242 | SMBVB-K255 | SMCVB-K255 | SGT-K255 | – |
| 3GPP FDD | SMW-K283 | SMM-K283 | SMBVB-K255 | SMCVB-K255 | SGT-K255 | – |
| HSPA/HSPA+, enhanced MS/BS tests | ||||||
| GSM/EDGE | SMW-K240 | SMM-K240 | SMBVB-K240 | SMCVB-K240 | SGT-K240 | – |
| EDGE Evolution | SMW-K241 | SMM-K241 | SMBVB-K241 | SMCVB-K241 | SGT-K241 | – |
| CDMA2000 | SMW-K246 | SMM-K246 | SMBVB-K246 | SMCVB-K246 | SGT-K246 | – |
| 1xEV-DO | SMW-K247 | SMM-K247 | SMBVB-K247 | SMCVB-K247 | SGT-K247 | – |
| 1xEV-DO Rev. B | SMW-K287 | SMM-K287 | SMBVB-K287 | SMCVB-K287 | SGT-K287 | – |
| TD-SCDMA | SMW-K250 | SMM-K250 | SMBVB-K250 | SMCVB-K250 | SGT-K250 | – |
| TD-SCDMA enhanced BS/MS tests, including HSDPA | SMW-K251 | SMM-K251 | SMBVB-K251 | SMCVB-K251 | SGT-K251 | – |
| TETRA Release 2 | SMW-K268 | – | – | – | SGT-K268 | – |
Стандарты беспроводной связи |
SMW200A |
SMM100A |
SMBV100B |
SMCV100B |
SGT100A |
SFI100A |
| IEEE 802.11a/b/g/n/jp | SMW-K254 | SMM-K254 | SMBVB-K254 | SMCVB-K254 | SGT-K254 | – |
| IEEE 802.11ac | SMW-K286 | SMM-K286 | SMBVB-K286 | SMCVB-K286 | SGT-K286 | – |
| IEEE 802.11ax | SMW-K442 | SMM-K442 | SMBVB-K442 | SMCVB-K442 | SGT-K442 | – |
| IEEE 802.11ad | SMW-K441 | – | – | – | – | SFI-K441 |
| IEEE 802.11be | SMW-K447 | SMM-K447 | SMBVB-K447 | SMCVB-K447 | SGT-K447 | – |
| IEEE 802.11ay | SMW-K477 | – | – | – | – | SFI-K477 |
| HRP UWB | SMW-K449 | SMM-K449 | SMBVB-K449 | – | – | – |
| Bluetooth® | SMW-K260 | SMM-K260 | SMBVB-K260 | SMCVB-K260 | SGT-K260 | – |
| Bluetooth® 5.x | SMW-K417 | SMM-K417 | SMBVB-K417 | SMCVB-K417 | SGT-K417 | – |
| Bluetooth® 6.0 | SMW-K478 | SMM-K478 | SMBVB-K478 | SMCVB-K478 | SGT-K478 | – |
| NFC A/B/F | SMW-K289 | SMM-K289 | SMBVB-K289 | SMCVB-K289 | SGT-K289 | – |
| LoRa | SMW-K431 | SMM-K431 | SMBVB-K431 | SMCVB-K431 | SGT-K431 | – |
Стандарты вещания |
SMW200A |
SMM100A |
SMBV100B |
SMCV100B |
SGT100A |
SFI100A |
| DVB-H/DVB-T | SMW-K252 | SMM-K252 | SMBVB-K252 | SMCVB-K252 | SGT-K252 | – |
| DAB/T-DMB | SMW-K253 | SMM-K253 | SMBVB-K253 | SMCVB-K253 | SGT-K253 | – |
| DVB-S2/DVB-S2X | SMW-K416 | SMM-K416 | SMBVB-K416 | SMCVB-K416 | SGT-K416 | – |
| DVB-RCS2 | SMW-K469 | SMM-K469 | SMBVB-K469 | SMCVB-K469 | SGT-K469 | – |
| DVB-S2X Annex E | SMW-K476 | SMM-K476 | SMBVB-K476 | SMCVB-K476 | SGT-K476 | – |
Стандарты навигации |
SMW200A |
SMM100A |
SMBV100B |
SMCV100B |
SGT100A |
SFI100A |
| GPS (1 satellite) | SMW-K244 | SMM-K244 | SMBVB-K244 | SMCVB-K244 | SGT-K244 | – |
| Galileo (1 satellite) | SMW-K266 | SMM-K266 | SMBVB-K266 | SMCVB-K266 | SGT-K266 | – |
| GLONASS (1 satellite) | SMW-K294 | SMM-K294 | SMBVB-K294 | SMCVB-K294 | SGT-K294 | – |
| NaviC/IRNSS | SMW-K297 | SMM-K297 | SMBVB-K297 | SMCVB-K297 | SGT-K297 | – |
| (1 satellite) | ||||||
| Modernized GPS | SMW-K298 | SMM-K298 | SMBVB-K298 | SMCVB-K298 | SGT-K298 | – |
| (1 satellite with L2C or L5) | ||||||
| BeiDou (1 satellite) | SMW-K407 | SMM-K407 | SMBVB-K407 | SMCVB-K407 | SGT-K407 | – |
| Modernized BeiDou (1 satellite) | SMW-K432 | SMM-K432 | SMBVB-K432 | SMCVB-K432 | SGT-K432 | – |
| Modernized GLONASS (1 satellite) | SMW-K423 | SMM-K423 | SMBVB-K423 | SMCVB-K423 | SGT-K423 | – |
Другие стандарты и системы модуляции |
SMW200A |
SMM100A |
SMBV100B |
SMCV100B |
SGT100A |
SFI100A |
| Custom digital modulation | SMW-B9/-B10 | SMM-K520 | SMBVB-K520 | SMCVB-K199 | SGT-K510 | SFI-K499 |
| OFDM signal generation | SMW-K414 | SMM-K414 | SMBVB-K414 | SMCVB-K414 | SGT-K414 | SFI-K414 |
| Multicarrier CW | SMW-K261 | SMM-K261 | SMBVB-K261 | SMCVB-K261 | SGT-K261 | SFI-K261 |
| AWGN | SMW-K262 | SMM-K262 | SMBVB-K262 | SMCVB-K262 | SGT-K262 | – |
Поддерживается множество опций R&S®WinIQSIM2 для тестеров производительности векторов PVT360A.
- R&S PVT-KW149 AWGN (same feature set as xxx-K262)
- R&S PVT-KW300 GSM (same feature set as xxx-K240 and -K241)
- R&S PVT-KW301 WCDMA (same feature set as xxx-K242 and -K283)
- R&S PVT-KW310 LTE (LTE Releases 8 to 15 together with eMTC/Cat-M1 feature set of xxx-K415, -K443 and -K446)
- R&S PVT-KW313 NB-IoT (NB-IoT feature set of xxx-K415, -K443 and -K446)
- R&S PVT-KW320 5G NR Release 15/16 (same feature set as xxx-K444 and -K448)
- R&S PVT-KW326 5G NR Release 17 (same feature set as xxx-K471)
- R&S PVT-KW400 Bluetooth® (same feature set as xxx-K260 and -K417)
- R&S PVT-KW410 WLAN IEEE 802.11a/b/g/n/j/ac (same feature set as xxx-K254 and -K286)
- R&S PVT-KW411 WLAN IEEE 802.11ax (same feature set as xxx-K442)
- R&S PVT-KW412 WLAN IEEE 802.11be (same feature set as xxx-K447)
- R&S PVT-KW600 OneWeb user-defined waveforms (same feature set as xxx-K430)
Опции РодеШварц WinIQSIM2 для радиотестеров CMP200.
- R&S CMP-KW300 HRP UWB (NB-IoT feature set as xxx-K449)
- R&S CMP-KW601 5G NR Release 15/16 (same feature set as xxx-K444 and -K448)
- R&S CMP-KW602 5G NR Release 17 (same feature set as xxx-K471)
Опции WinIQSIM2 для радиокоммуникационных тестеров CMP180.
- R&S CMP-KW220 GNSS (same feature set as xxx-K244, -K266, -K294, -K297, -K298, -K407 and -K432)
- R&S CMP-KW250 NB-IoT (NB-IoT feature set of xxx-K415, -K443 and -K446) R&S®CMP-KW280 LP-IoT (same feature set as xxx-K431)
- R&S CMP-KW310 Bluetooth® (same feature set as xxx-K260 and -K417)
- R&S CMP-KW350 WLAN IEEE 802.11a/b/g/n/j/ac (same feature set as xxx-K254 and -K286)
- R&S CMP-KW351 WLAN IEEE 802.11ax (same feature set as xxx-K442)
- R&S CMP-KW352 WLAN IEEE 802.11be (same feature set as xxx-K447)
- R&S CMP-KW601 5G NR Release 15/16 (same feature set as xxx-K444 and -K448)
- R&S CMP-KW602 5G NR Release 17 (same feature set as xxx-K471)
- R&S CMP-KW420 GSM (same feature set as xxx-K240 and -K241)
- R&S CMP-KW440 WCDMA (same feature set as xxx-K242 and -K283)
- R&S CMP-KW480 CDMA2000 1x RTT (same feature set as xxx-K246, -K247 and -K287)
- R&S CMP-KW500 LTE (LTE Releases 8 to 15 together with eMTC/Cat-M1 feature set of xxx-K415, -K443 and -K446)
- R&S CMP-KW570 LTE C-V2X (V2X feature set of xxx-K419)
Опции WinIQSIM2 для радиокоммуникационных тестеров CMW500 и CMW100.
- R&S CMW-KW010 AWGN (same feature set as xxx-K262)
- R&S CMW-KW200 GSM/EDGE (same feature set as xxx-K240)
- R&S CMW-KW201 EDGE Evolution (same feature set as xxx-K241)
- R&S CMW-KW300 LTE NB-IoT (NB-IoT feature set as xxx-K415)
- R&S CMW-KW400 WCDMA (same feature set as xxx-K242)
- R&S CMW-KW401 HSDPA (same feature set as xxx-K243)
- R&S CMW-KW402 HSUPA (same feature set as xxx-K245)
- R&S CMW-KW403 WCDMA Release 7 HSPA+ (same feature set as xxx-K259)
- R&S CMW-KW500 LTE (same feature set as xxx-K255)
- R&S CMW-KW502 LTE Release 10 (same feature set as xxx-K285)
- R&S CMW-KW504 LTE Release 12 (same feature set as xxx-K413)
- R&S CMW-KW514 LTE Release 13 LAA (LAA features set of xxx-K419)
- R&S CMW-KW570 LTE Release 14 C-V2X (V2X feature set of xxx-K419)
- R&S CMW-KW590 LTE MTC (eMTC feature set of xxx-K415)
- R&S CMW-KW6000 5G NR (same feature set as xxx-K444)
- R&S CMW-KW610 Bluetooth® (same feature set as xxx-K260)
- R&S CMW-KW620 GPS (1 satellite, same feature set as xxx-K244 and xxx-K298)
- R&S CMW-KW621 GLONASS (1 satellite, same feature set as xxx-K294)
- R&S CMW-KW622 Galileo (1 satellite, same feature set as xxx-K266)
- R&S CMW-KW623 BeiDou (1 satellite, same feature set as xxx-K407)
- R&S CMW-KW630 DVB (same feature set as xxx-K252)
- R&S CMW-KW632 DAB (same feature set as xxx-K253)
- R&S CMW-KW650 WLAN IEEE 802.11a/b/g/n/j/p (same feature set as xxx-K254)
- R&S CMW-KW656 WLAN IEEE 802.11ac (same feature set as xxx-K286)
- R&S CMW-KW657 WLAN IEEE 802.11ax (same feature set as xxx-K442)
- R&S CMW-KW683 LoRa (same feature set as xxx-K431)
- R&S CMW-KW750 TD-SCDMA (same feature set as xxx-K250)
- R&S CMW-KW751 TD-SCDMA enhanced (same feature set as xxx-K251)
- R&S CMW-KW800 CDMA2000 (same feature set as xxx-K246)
- R&S CMW-KW880 1xEV-DO Rev. A (same feature set as xxx-K247)
Поддерживаются опции R&S WinIQSIM2 для радиокоммуникационных тестеров CMW290.
- R&S CMW-KW010 AWGN (same feature set as xxx-K262)
- R&S CMW-KW200 GSM/EDGE (same feature set as xxx-K240)
- R&S CMW-KW201 EDGE Evolution (same feature set as xxx-K241)
- R&S CMW-KW400 WCDMA (same feature set as xxx-K242)
- R&S CMW-KW401 HSDPA (same feature set as xxx-K243)
- R&S CMW-KW402 HSUPA (same feature set as xxx-K245)
- R&S CMW-KW403 WCDMA Release 7 HSPA+ (same feature set as xxx-K259)
- R&S CMW-KW500 LTE (same feature set as xxx-K255)
- R&S CMW-KW610 Bluetooth® (same feature set as xxx-K260)
- R&S CMW-KW620 GPS (1 satellite, same feature set as xxx-K244 and xxx-K298)
- R&S CMW-KW621 GLONASS (1 satellite, same feature set as xxx-K294)
- R&S CMW-KW622 Galileo (1 satellite, same feature set as xxx-K266)
- R&S CMW-KW623 BeiDou (1 satellite, same feature set as xxx-K407)
- R&S CMW-KW630 DVB (same feature set as xxx-K252)
- R&S CMW-KW650 WLAN IEEE 802.11a/b/g/n/j/p (same feature set as xxx-K254)
- R&S CMW-KW656 WLAN IEEE 802.11ac (same feature set as xxx-K286)
- R&S CMW-KW657 WLAN IEEE 802.11ax (same feature set as xxx-K442)
- R&S CMW-KW750 TD-SCDMA (same feature set as xxx-K250)
- R&S CMW-KW751 TD-SCDMA enhanced (same feature set as xxx-K251)
- R&S CMW-KW800 CDMA2000 (same feature set as xxx-K246)
- R&S CMW-KW880 1xEV-DO Rev. A (same feature set as xxx-K247)
Опции для тестеров беспроводной связи R&S CMW270.
- R&S CMW-KW010 AWGN (same feature set as xxx-K262)
- R&S CMW-KW610 Bluetooth® (same feature set as xxx-K260)
- R&S CMW-KW620 GPS (1 satellite, same feature set as xxx-K244 and xxx-K298)
- R&S CMW-KW621 GLONASS (1 satellite, same feature set as xxx-K294)
- R&S CMW-KW622 Galileo (1 satellite, same feature set as xxx-K266)
- R&S CMW-KW623 BeiDou (1 satellite, same feature set as xxx-K407)
- R&S CMW-KW630 DVB (same feature set as xxx-K252)
- R&S CMW-KW650 WLAN IEEE 802.11a/b/g/n/j/p (same feature set as xxx-K254)
- R&S CMW-KW656 WLAN IEEE 802.11ac (same feature set as xxx-K286)
- R&S CMW-KW657 WLAN IEEE 802.11ax (same feature set as xxx-K442)
- R&S CMW-KW683 LoRa (same feature set as xxx-K431)
Опции для тестовых наборов РодеШварц CMA.
- R&S CMA-KW620 GPS test (1 satellite, same feature set as xxx-K244 and xxx-K298)
- R&S CMA-KW621 GLONASS test (1 satellite, same feature set as xxx-K294)
- R&S CMA-KW622 Galileo test (1 satellite, same feature set as xxx-K266)
- R&S CMA-KW668 TETRA Release 2 (same feature set as xxx-K268)
Общие данные
Поддерживаемые операционные системы
Для установки необходимы права администратора.
Для установки необходимы права администратора.
| Windows 10 | версия 1607 «Anniversary Edition» и новее |
Информация для заказа
|
Обозначение
|
Тип
|
Номер заказа
|
|
Программное обеспечение для симуляции
|
R&S®WinIQSIM2
|
1405.7061.00
|
|
Драйвер VISA
|
Библиотека ввода-вывода VISA
|
1161.8473.02
|
|
(уже включен в опции устройств R&S SMW-B10/-B9, R&S SMM-B9, R&S SMBVB-K520 и R&S SGT-K510)
|
|
|
Связанный продукт
Интеграция Cadence AWR VSS для генерации и анализа цифровых сигналов с R&S WinIQSIM2 и R&S VSE
Интеграция Cadence AWR VSS для генерации и анализа цифровых сигналов с R&S WinIQSIM2 и R&S VSE
R&S VSESIM-VSS 1345.1511.22
| Характеристика | Значение |
|---|
