SMCV100B R&S Векторный генератор сигналов
Диапазон частот: от 4 кГц до 7,125 ГГц. Диапазон уровня: от -120 дБм до +20 дБм. Однополосный фазовый шум: -125 дБн/Гц на 1 ГГц отс. 20 кГц. Количество каналов: 1. Полоса модуляции: 240 МГц (внутренняя/внешняя). Высокоточный векторный генератор сигналов RohdeSchwarz.
Внесен в ГРСИ (Госреестр), номер 81635-21.
Внесен в ГРСИ (Госреестр), номер 81635-21.
Госреестр
263 673 руб.

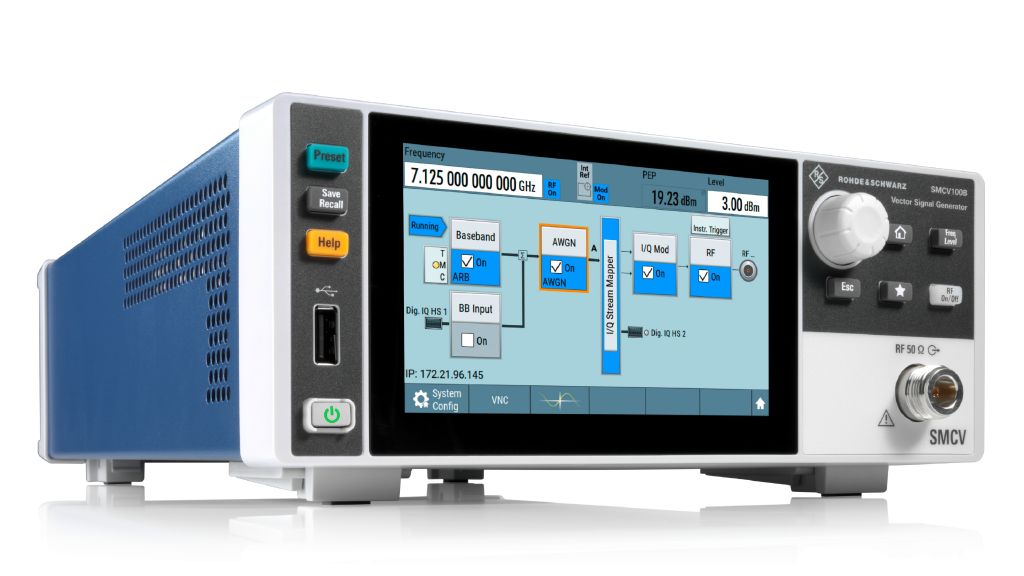

Векторный генератор сигналов SMCV100B Rohde&Schwarz с диапазоном частот до 7,125 ГГц
предназначен для тестирования и калибровки радиоэлектронного оборудования. Генератор обеспечивает воспроизведение и анализ сложных сигналов с невероятной точностью и надежностью. SMCV100B является идеальным выбором для специалистов в области радиокоммуникаций и радиовещания.
Одной из ключевых особенностей генератора SMCV100B является его способность генерировать сигналы во всём спектре частот от 5 МГц до 6 ГГц. Это делает его пригодным для широкого спектра применений, включая тестирование телекоммуникационных систем, модемов и навигационного оборудования. Высокая разрешающая способность и низкий уровень фазовых шумов обеспечивают чистоту создаваемого сигнала, что существенно улучшает точность и достоверность измерений.
Генератор сигналов СВЧ SMCV100B Роде Шварц
также поддерживает множество стандартных и пользовательских форматов модуляции, таких как AM, FM, PM, а также цифровые модуляции, включая QAM, PSK и OFDM. Эта функциональность позволяет использовать SMCV100B в различных сценариях тестирования, от базовых лабораторных испытаний до сложных исследований и разработок.
Векторный генератор SMCV100B поддерживает стандартные интерфейсы, такие как USB, LAN и GPIB, что позволяет интегрировать генератор в автоматизированные системы тестирования и контроля. Это особенно важно для непрерывного мониторинга и оптимизации производственных процессов в реальном времени.
Ключевые особенности векторного СВЧ генератора SMCV100B R&S:
- Современная концепция генерации ВЧ-сигналов от 4 кГц до 7,125 ГГц;
- Высокая выходная мощность до +25 дБмВт;
- Полоса модуляции до 240 МГц;
- Многостандартная платформа для широковещательных, навигационных, сотовых и беспроводных систем;

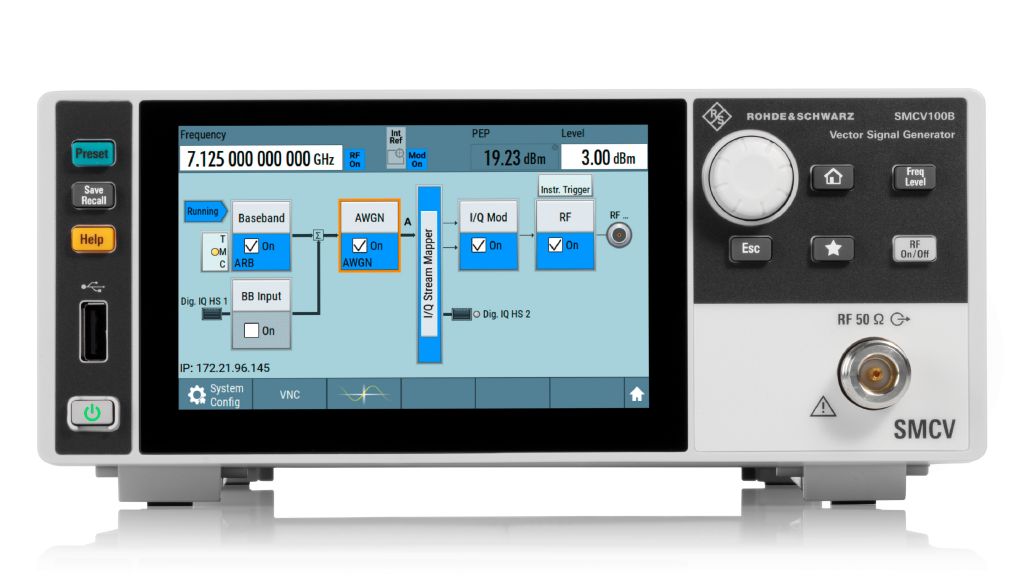

- Векторный генератор сигналов с полноценной программной опцией и сенсорным экраном диагональю 5 дюймов.
Характеристики векторного генератора сигналов Rohde&Schwarz SMCV100B:
Параметр |
Значение |
Количество каналов | 1 |
Частотный диапазон ОТ | 4 кГц |
Частотный диапазон ДО | 3 ГГц |
Опорный генератор (погрешность установки частоты) | ±1×10-6 |
Выходной уровень (минимум) | -127 дБм |
Выходной уровень (максимум) | 15 дБм (опция 20 дБм) |
Выходной импеданс (Ом) | 50 |
Виды модуляции | в зависимости от выбранных опций - AM, ЧМ, ФМ, ИМ, АМн, ЧМн, ФМн, IQ |
ГКЧ | да |
Экран (см, разрешение) | TFT, сенсорный, 12,7 см, 800 х 480 |
Особенности | Векторный ВЧ генератор. Расширение диапазона до 6 ГГц или 7,125 ГГц лицензионным ключом. Полоса пропускания I/Q-модулятора до 240 МГц (опционально). Гибкая платформа с модернизацией программными ключами. Низкий фазовый шум (<-125 дБн на 1 ГГц, отстройка 10 кГц) и улучшенный SNR после ЧМ демодуляции. Универсальная платформа для автомобильной отрасли, вещания, навигации, связи (все основные связные стандарты, включая 5G, IoT, LAN, аналоговая, польз. цифровая и импульсная модуляция). |
Интерфейс | USB, LAN |
