M300 RIGOL Система сбора данных

M300 Series — это модульная система коммутации и сбора данных, разработанная Rigol для автоматизации тестирования и контроля качества в производстве, а также для использования в научных исследованиях и опытно-конструкторских работах. Система сочетает в себе функции высокоточного многоканального измерителя с гибкой системой коммутации сигналов.

Прибор внесен в Госреестр, номер 96130-25, действует до 13.08.2030.

Серия M300 включает следующие базовые конфигурации:

• M300 – базовый модуль системы сбора данных без предустановленных модулей, позволяющий собрать конфигурацию под специфические требования
• M301 – М300 с встроенным модулем мультиметра (MC3065) для базовых измерений
• M302 – М300 с модулем мультиметра (MC3065) и 20-канальным мультиплексором (MC3120), включая терминальный блок (M3TB20)

Преимущества

• Универсальность и гибкость конфигурации

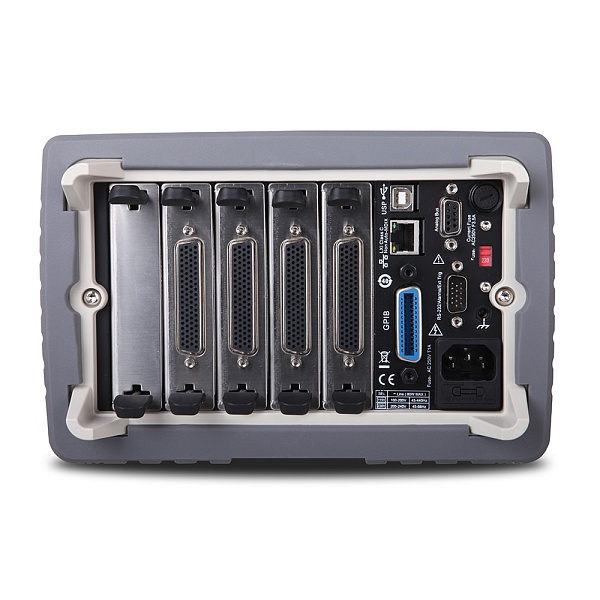

  Система M300 имеет модульную архитектуру с 5 слотами для установки модулей различного назначения. В одном основном блоке может быть установлено до 8 типов модулей (DMM, мультиплексоры на 20, 32 и 64 канала, матричные коммутаторы, актуаторы, многофункциональные модули), позволяя адаптировать систему под конкретные задачи тестирования и сбора данных. Конфигурация может быть легко переконфигурирована под новые требования без замены основного оборудования.
• Точность и надежность измерений
  Встроенный модуль мультиметра MC3065 обеспечивает точные многофункциональные измерения с разрешением 6½ разрядов. Система поддерживает 4-проводное измерение сопротивления для повышения точности на низких сопротивлениях. Погрешность измерений DC напряжения составляет от 0.002% до 0.004% за 24 часа. Входное сопротивление более 10 ГОм обеспечивает минимальное влияние на измеряемую цепь.
• Автономная работа без компьютера

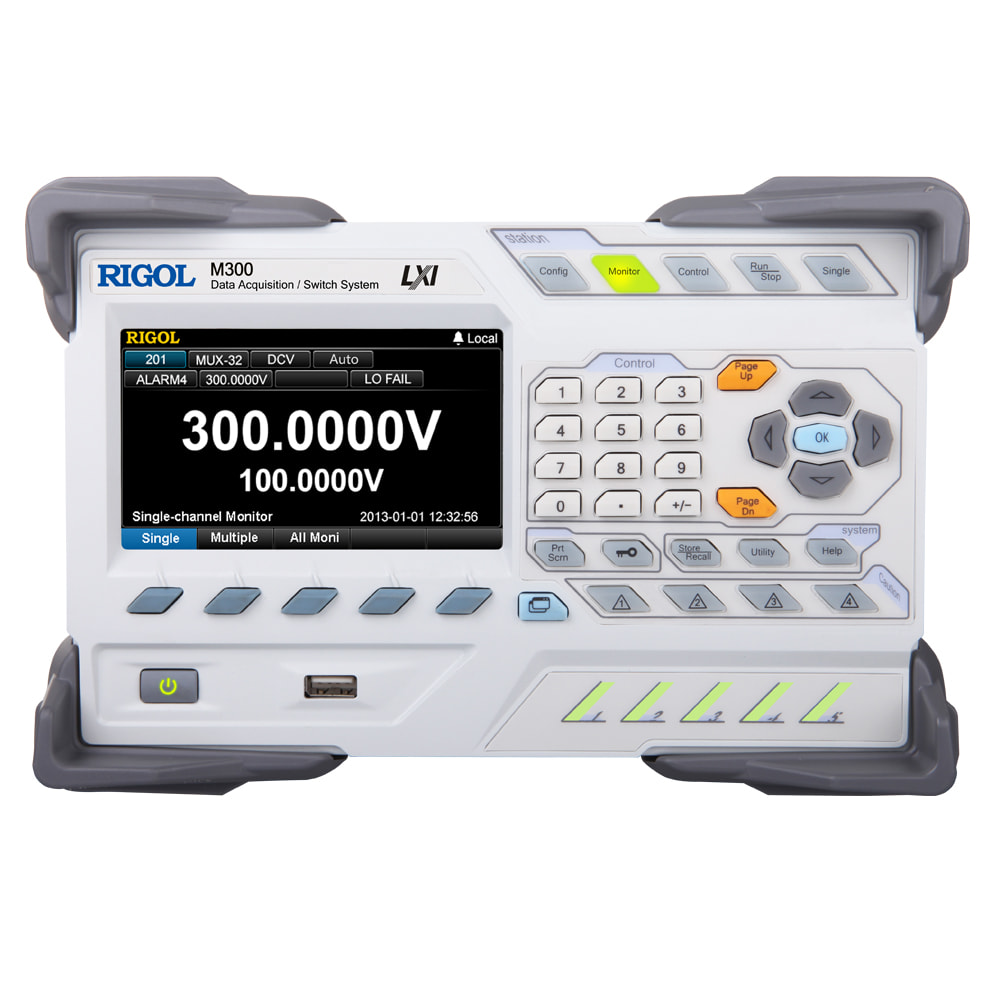

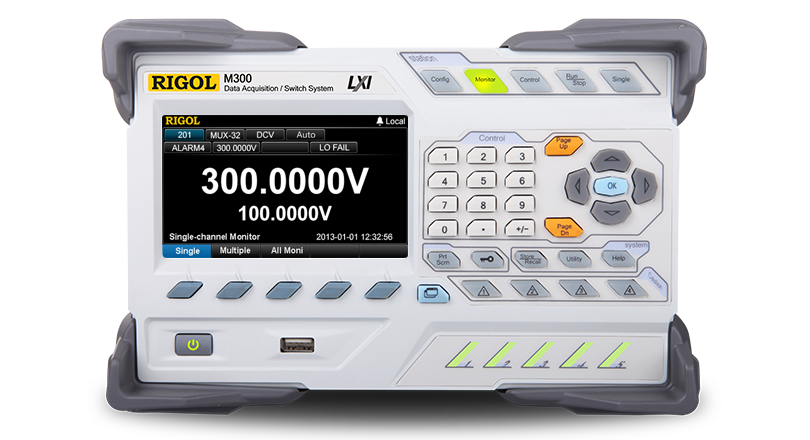

  Система оснащена 4.3-дюймовым цветным TFT LCD дисплеем (480 × 272 пиксела) с интуитивным графическим интерфейсом и встроенной справкой, позволяющим полностью управлять системой без подключения компьютера. На дисплее можно просматривать значения измерений, конфигурировать каналы, устанавливать пределы тревоги, анализировать данные сканирования в реальном времени и отслеживать статус модулей.
• Логирование данных и встроенная память
  Система поддерживает встроенное USB-логирование, позволяющее сохранять данные измерений непосредственно на USB-диск. Функция интервального сканирования с временными метками позволяет сохранять до 100 000 отсчетов во внутренней памяти для последующего анализа. Встроенная функция математической обработки вычисляет AVG, MAX, MIN и SDEV для каждого канала.
• Высокопроизводительное сканирование многоканальных измерений
  Скорость сканирования достигает 60 каналов в секунду, а скорость открытия/закрытия каналов — 200 каналов в секунду. До 320 каналов в одном основном блоке обеспечивают масштабируемость системы. Система может поддерживать как 2-проводное, так и 4-проводное измерение в зависимости от требований приложения.
• Разнообразие типов измерений и датчиков
  Модуль мультиметра поддерживает 10 функций измерений: постоянное и переменное напряжение (DC/AC, до 300 В, диапазон частот до 300 кГц), постоянный и переменный ток (DC/AC, до 1 А), двух- и четырехпроводное сопротивление, частоту и период. Система поддерживает различные типы датчиков: термопары (B, E, J, K, N, R, S, T), RTD датчики сопротивления (Pt100, Pt1000), термисторы и пользовательские датчики с полиномиальной калибровкой.
• Полный набор коммуникационных интерфейсов
  Система оснащена стандартными интерфейсами: USB Device/Host (TMC), GPIB, Ethernet (LXI-Core 2011), RS-232. Это обеспечивает гибкость при интеграции в различные автоматизированные системы тестирования, включая возможность управления до 5 блоков M300 с одного компьютера, удаленного контроля и сетевого мониторинга.
• Программное обеспечение для анализа данных
  В комплект входит программное обеспечение Ultra Acquire для расширенного анализа, визуализации и логирования данных на персональном компьютере. Доступна Pro-версия программы с дополнительными возможностями. Система поддерживает стандартные команды SCPI для программного управления и интеграции в пользовательские приложения.
• Экономичность
  Высокая интеграция (до 320 каналов в одном корпусе) обеспечивает низкую стоимость на один канал. Отсутствие необходимости в дополнительном оборудовании для базовых задач и возможность работы без ПК снижают общие затраты. USB-логирование и встроенная память устраняют необходимость в мощной компьютерной системе для длительного сбора данных.
