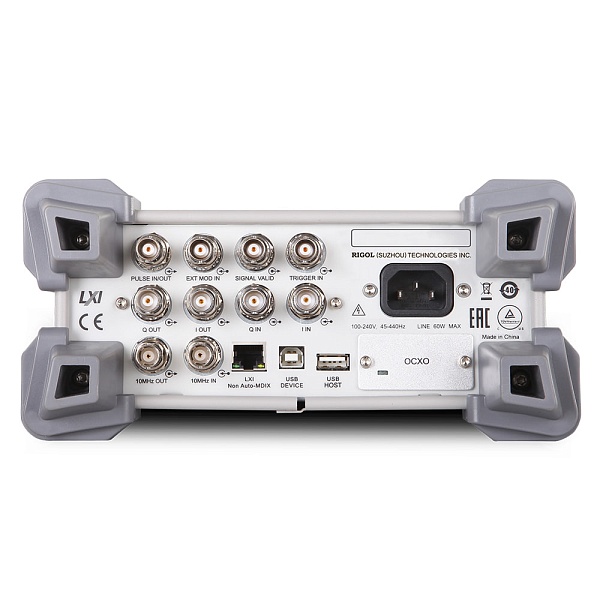

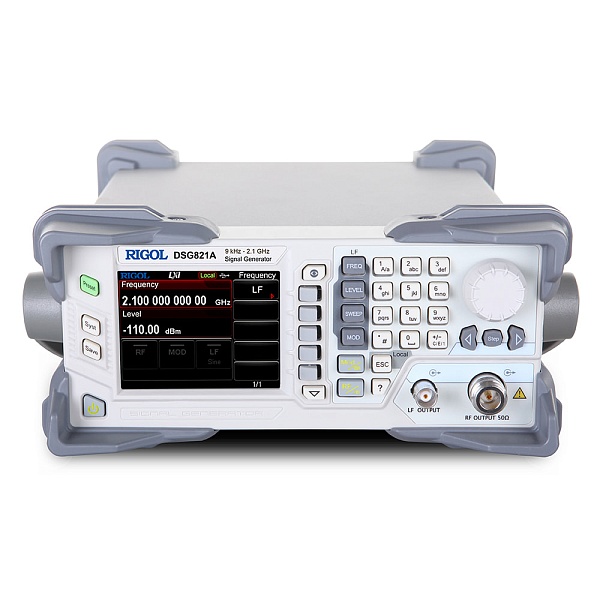

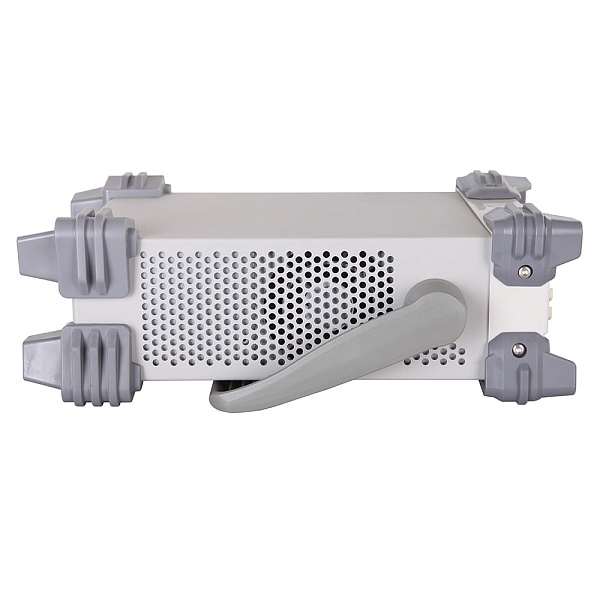

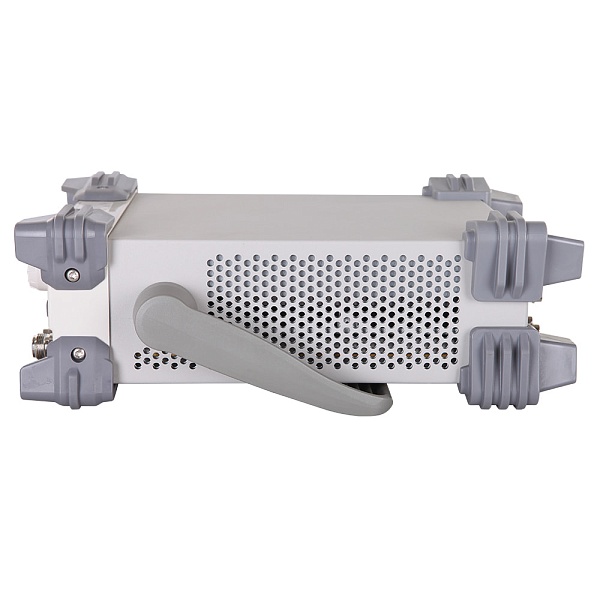

Серия DSG800A Rigol Генераторы ВЧ сигналов
Частотный диапазон от 9 кГц до 3,6 ГГц. Бюджетный генератор РЧ-сигналов, с функцией аналоговой модуляции AM/ЧM/ФM, мощной импульсной модуляцией и недавно добавленной модуляцией I/Q.
Высокочастотные генераторы Ригол
серии DSG800A принадлежат классу бюджетных генераторов РЧ-сигналов, с функцией аналоговой модуляции AM/ЧM/ФM, мощной импульсной модуляцией и недавно добавленной модуляцией I/Q.Серия представлена моделями DSG821A (9кГц-2,1ГГц) и DSG836A (9кГц-3,6ГГц).
Функции и особенности генераторы ВЧ сигналов DSG800A Rigol
Поддержка нескольких методов модуляции
.png)
Мощная импульсная модуляция
Генерация высококачественных импульсно-модулированных сигналы со временем нарастания/спада менее 10 нс. Поддерживает внутреннюю и внешнюю модуляцию. Встроенный генератор импульсов может генерировать последовательность импульсов.
.png)
Cниженный фазовый шум
Высокая чистота сигнала, значение фазового шума <-112 дБн / Гц при 20 кГц; высокостабильная тактовая частота может улучшить показатель фазового шума.
.png)
Широкий диапазон выходной мощности
Максимальная выходная амплитуда составляет + 13 дБм (номинальное значение), которую можно установить на значение +20 дБм.
.png)
Стабильность амплитуды
Изменение выходной амплитуды за 72 часа составит менее 0,02 дБ.
.png)
Инструкции
| Характеристика | Значение |
|---|
