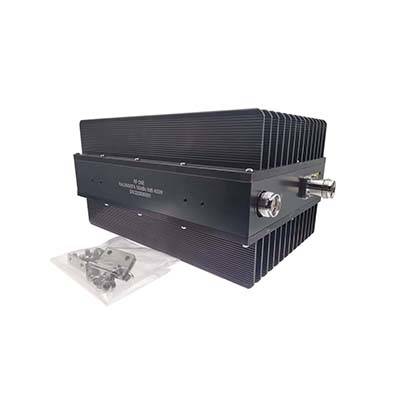

Коаксиальные нагрузки с низким уровнем интермодуляционных искажений
Серия коаксиальных нагрузок с низким уровнем интермодуляционных искажений разработана для работы в диапазоне частот до 6 ГГц. Нагрузки обеспечивают эффективное поглощение сигнала, минимизируя интермодуляционные шумы и отражения. Конструкция выполнена в прямом исполнении, что упрощает интеграцию в системы связи и тестовые стенды. Высокая стабильность параметров, широкий диапазон рабочих мощностей и низкий уровень интермодуляционных искажений делают эти нагрузки идеальными для использования в базовых станциях, усилителях мощности и других приложениях с высокими требованиями к качеству сигнала.
Области применения
- Системы мобильной связи
- Базовые станции и усилители мощности
- Лабораторные измерения и тестирование
- Радиочастотные системы с высокими требованиями к качеству сигнала
Доступные модели и описание моделей
RTL045043102-D — Коаксиальная нагрузка мощностью 50 Вт с разъёмом 4.3-10 (вилка). Диапазон частот — 380-4000 МГц, коэффициент стоячей волны — 1,3, уровень интермодуляционных искажений — -160 дБц.
RTL045043101-D — Нагрузка мощностью 50 Вт с разъёмом 4.3-10 (гнездо). Рабочий диапазон частот — 380-4000 МГц, коэффициент стоячей волны — 1,3, уровень интермодуляционных искажений — -160 дБц.
RTL0450D1-D — Нагрузка мощностью 50 Вт с разъёмом 7/16 DIN (гнездо). Рабочий диапазон частот — 380-4000 МГц, коэффициент стоячей волны — 1,3, уровень PIM — -160 дБц.
RTL0450N2-D — Нагрузка мощностью 50 Вт с разъёмом N (вилка). Диапазон частот — 380-4000 МГц, коэффициент стоячей волны — 1,3, уровень интермодуляционных искажений — -160 дБц.
RTL0410043101-D — Коаксиальная нагрузка мощностью 100 Вт с разъёмом 4.3-10 (гнездо). Рабочий диапазон частот — 380-4000 МГц, коэффициент стоячей волны — 1,3, уровень интермодуляционных искажений — -160 дБц.
RTL04150N1-DA — Нагрузка мощностью 150 Вт с разъёмом N (гнездо). Диапазон частот — 400-6000 МГц, коэффициент стоячей волны — 1,38, уровень PIM — -160 дБц.
RTL0420043101-DA — Коаксиальная нагрузка мощностью 200 Вт с разъёмом 4.3-10 (гнездо). Рабочий диапазон частот — 400-6000 МГц, коэффициент стоячей волны — 1,38, уровень интермодуляционных искажений — -160 дБц.
RTL0520043101-D — Нагрузка мощностью 200 Вт с разъёмом 4.3-10 (гнездо). Диапазон частот — 555-6000 МГц, коэффициент стоячей волны — 1,3, уровень PIM — -160 дБц.
RTL0430043101-D — Нагрузка мощностью 300 Вт с разъёмом 4.3-10 (гнездо). Рабочий диапазон частот — 400-6000 МГц, коэффициент стоячей волны — 1,3, уровень интермодуляционных искажений — -160 дБц.
RTL04300D1-D — Коаксиальная нагрузка мощностью 300 Вт с разъёмом 7/16 DIN (гнездо). Диапазон частот — 400-6000 МГц, коэффициент стоячей волны — 1,3, уровень PIM — -160 дБц.
RTL04300N2-D — Нагрузка мощностью 300 Вт с разъёмом N (вилка). Рабочий диапазон частот — 400-6000 МГц, коэффициент стоячей волны — 1,3, уровень интермодуляционных искажений — -160 дБц.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
