Адаптеры с низким уровнем интермодуляционных искажений (PIM)
Серия адаптеров с низким уровнем PIM разработана для работы в диапазоне частот до 6 ГГц. Адаптеры обеспечивают высокую точность соединения, низкий уровень отражений и минимальные потери сигнала. Конструкция адаптеров выполнена в прямом исполнении, что упрощает интеграцию в системы и оборудование. Высокая стабильность параметров и низкий уровень интермодуляционных искажений делают адаптеры идеальными для применения в базовых станциях, усилителях сигнала и других системах, требующих минимального уровня шума.
Области применения
- Мобильные и беспроводные системы связи
- Базовые станции и усилители сигнала
- Лабораторные испытания и измерения
- Высокочастотные системы с низкими требованиями к искажениям
Доступные модели и описание моделей
A0601L — Адаптер для соединения разъёмов типа 7/16 (гнездо-гнездо). Прямое исполнение, рабочий диапазон частот — DC-6 ГГц. Коэффициент стоячей волны — 1,25, уровень интермодуляционных искажений — -160 дБц.
A0602L — Адаптер для соединения разъёмов типа 7/16 (гнездо-вилка). Прямое исполнение, частотный диапазон — DC-6 ГГц. КСВН — 1,25, уровень PIM — -160 дБц.
A0603L — Соединитель разъёмов 7/16 (вилка-вилка). Расчётный диапазон частот — DC-6 ГГц, КСВН — 1,25, уровень PIM — -160 дБц.
A0604L — Адаптер для соединения разъёмов типа N (гнездо-гнездо). Прямое исполнение, рабочий диапазон частот — DC-6 ГГц. КСВН — 1,15, уровень PIM — -160 дБц.
A0605L — Переходник между разъёмами N (гнездо-вилка). Прямое исполнение, рабочий диапазон частот — DC-6 ГГц. КСВН — 1,15, уровень PIM — -160 дБц.
A0606L — Соединительный адаптер для перехода между разъёмами N (вилка-вилка). Частотный диапазон — DC-6 ГГц, КСВН — 1,15, интермодуляционные искажения — -160 дБц.

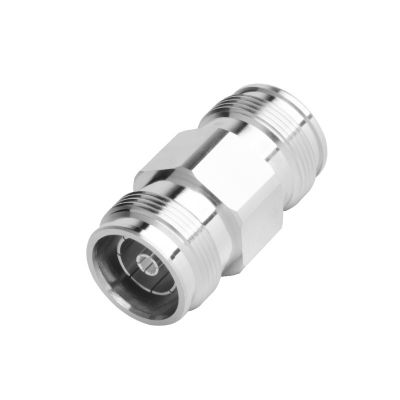

A0607L — Адаптер с двумя разъёмами 4.3-10 (гнездо-гнездо). Прямое исполнение, диапазон частот — DC-6 ГГц, КСВН — 1,25, уровень PIM — -160 дБц.
A0608L — Переходник между разъёмами 4.3-10 (гнездо-вилка). Прямое исполнение, рабочий диапазон частот — DC-6 ГГц, КСВН — 1,25, уровень PIM — -160 дБц.
A0609L — Соединитель разъёмов 4.3-10 (вилка-вилка). Частотный диапазон — DC-6 ГГц, КСВН — 1,25, уровень интермодуляционных искажений — -160 дБц.
A0619L — Соединительный адаптер с разъёмами QN (гнездо-гнездо). Прямое исполнение, рабочий диапазон частот — DC-6 ГГц, КСВН — 1,25, уровень PIM — -155 дБц.
A0620L — Переходник между разъёмами QN (гнездо-вилка). Частотный диапазон — DC-6 ГГц, КСВН — 1,25, уровень интермодуляционных искажений — -155 дБц.
A0621L — Адаптер с разъёмами QN (вилка-вилка). Прямое исполнение, рабочий диапазон частот — DC-6 ГГц, КСВН — 1,25, уровень PIM — -155 дБц.
A0631L — Переходник между разъёмами 7/16 (гнездо) и 4.3-10 (гнездо). Прямое исполнение, диапазон частот — DC-6 ГГц, КСВН — 1,25, уровень PIM — -160 дБц.
A0632L — Адаптер для соединения разъёмов 7/16 (гнездо) и 4.3-10 (вилка). Частотный диапазон — DC-6 ГГц, КСВН — 1,25, уровень интермодуляционных искажений — -160 дБц.
A0633L — Соединительный адаптер между разъёмами 7/16 (вилка) и 4.3-10 (гнездо). Прямое исполнение, диапазон частот — DC-6 ГГц, КСВН — 1,25, уровень PIM — -160 дБц.
A0634L — Переходник между разъёмами 7/16 (вилка) и 4.3-10 (вилка). Частотный диапазон — DC-6 ГГц, КСВН — 1,25, уровень интермодуляционных искажений — -160 дБц.
A0640L — Соединитель разъёмов 7/16 (гнездо) и N (вилка). Прямое исполнение, рабочий диапазон частот — DC-6 ГГц, КСВН — 1,25, уровень PIM — -160 дБц.
A0656L — Переходник между разъёмами 4.3-10 (гнездо) и N (вилка). Прямое исполнение, диапазон частот — DC-6 ГГц, КСВН — 1,25, уровень интермодуляционных искажений — -160 дБц.
A0664L — Адаптер для соединения разъёмов N (гнездо) и NEX10 (вилка). Частотный диапазон — DC-6 ГГц, КСВН — 1,25, уровень PIM — -160 дБц.
