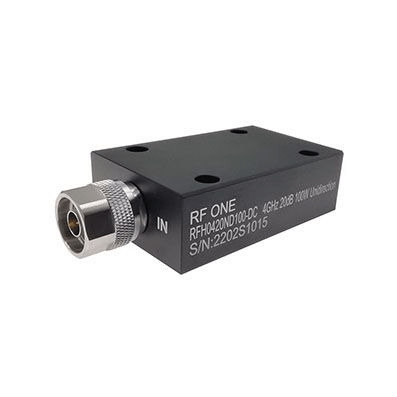

Аттенюаторы с кондуктивным охлаждением RFOne

Аттенюаторы с кондуктивным охлаждением — это серия высокомощных фиксированных коаксиальных аттенюаторов, предназначенных для эффективного рассеивания тепла через монтажную поверхность без использования вентиляторов. Аттенюаторы рассчитаны на работу в диапазоне частот до 18 ГГц и мощности до 350 Вт.

до 18 ГГц Диапазон рабочих частот

от 75 до 350 Вт Средняя допустимая мощность

за счёт кондуктивного охлаждения Эффективный теплоотвод

типично 1,2–1,45 Низкий КСВН

3–60 дБ Широкий диапазон ослабления

Компактные прямоугольные корпуса для жёсткого монтажа Корпус

N и SMA Разъёмы

Серия аттенюаторов с кондуктивным охлаждением разработана для применения в системах, где требуется надёжное ослабление сигнала при высокой рассеиваемой мощности и ограниченных возможностях воздушного охлаждения. Тепло от активных элементов эффективно отводится через корпус аттенюатора к радиатору или металлической монтажной поверхности оборудования.

Изделия широко применяются в радиочастотных усилителях, передатчиках, испытательных стендах и промышленных РЧ-системах. Серия включает модели с разъёмами N и SMA, а также двухнаправленные и однонаправленные исполнения.

Области применения

Высокомощные радиочастотные тракты
Передающие и усилительные модули
Испытательные и нагрузочные стенды
Промышленные и телекоммуникационные РЧ-системы
Применения с ограниченным воздушным охлаждением

Доступные модели

Двухнаправленные (Bidirectional), разъём N

75 Вт (10–60 dB)
RFHB06XXNC75-DM (6 ГГц)
RFHB08XXNC75-DM (8,5 ГГц)
RFHB12XXNC75-DM (12,4 ГГц)

Однонаправленные (Unidirectional), разъём N — 100 Вт

Компактный корпус DC (6–60 dB)
RFH04XXND100-DC (4 ГГц)
RFH06XXND100-DC (6 ГГц)
RFH08XXND100-DC (8,5 ГГц)
RFH12XXND100-DC (12,4 ГГц)
RFH18XXND100-DC (18 ГГц)

Корпус DM (10–60 dB)
RFH04XXND100-DM
RFH06XXND100-DM
RFH08XXND100-DM
RFH12XXND100-DM
RFH18XXND100-DM

Однонаправленные (Unidirectional), разъём N — 150 Вт

Корпус DC (6–60 dB)
RFH04XXNA150-DC
RFH06XXNA150-DC
RFH08XXNA150-DC
RFH12XXNA150-DC
RFH18XXNA150-DC

Корпус DM (3–60 dB)
RFH04XXNB150-DM
RFH08XXNB150-DM

Однонаправленные (Unidirectional), разъём N — 250 Вт

Корпус DC (10–60 dB)
RFH04XXND250-DC
RFH06XXND250-DC
RFH08XXND250-DC
RFH12XXND250-DC
RFH18XXND250-DC

Корпус DM (5–60 dB)
RFH04XXNA250-DM
RFH06XXNA250-DM
RFH08XXNA250-DM
RFH12XXNA250-DM

Однонаправленные (Unidirectional), разъём N — 350 Вт

Корпус DM (10–60 dB)
RFH04XXNA350-DM
RFH06XXNA350-DM
RFH08XXNA350-DM

Однонаправленные (Unidirectional), разъём SMA — 150 Вт

Корпус DC (6–60 dB)
RFH04XXSA150-DC
RFH06XXSA150-DC
RFH08XXSA150-DC
RFH12XXSA150-DC
RFH18XXSA150-DC
