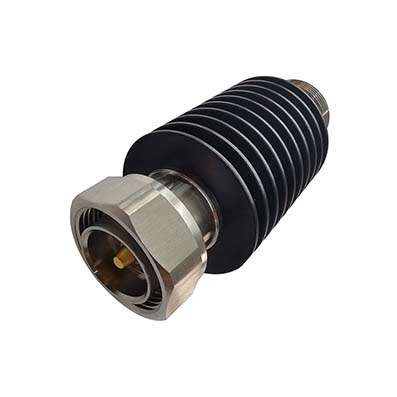

Аттенюаторы 7/16 DIN — это серия высокомощных коаксиальных аттенюаторов, предназначенных для радиочастотных и СВЧ-систем с рабочим диапазоном частот до 6 ГГц. Серия охватывает широкий диапазон мощностей — от 10 Вт до 2000 Вт — и предназначена для работы в условиях высокой нагрузки.

до 6 ГГц Диапазон рабочих частот

от 10 до 2000 Вт Средняя допустимая мощность

типично 1,2–1,45 Низкий КСВН

1–60 дБ Широкий диапазон значений ослабления

Двухнаправленные и однонаправленные исполнения Исполнения

Доступны модели с активным охлаждением Преимущества

Серия аттенюаторов 7/16 DIN разработана для применения в базовых станциях связи, радиовещательных системах, испытательных стендах и промышленных радиочастотных установках. Разъёмы стандарта 7/16 DIN обеспечивают низкие потери, высокую механическую прочность и надёжность при передаче и рассеивании высокой мощности.

В линейке представлены двухнаправленные (Bidirectional) модели для согласования и измерений, а также однонаправленные (Unidirectional) высокомощные аттенюаторы, включая исполнения с активным охлаждением (Fan & Wheel) для экстремальных уровней мощности.

Области применения

Базовые станции сотовой связи
Радиовещательные и передающие системы
Высокомощные радиочастотные тракты
Испытательные и нагрузочные стенды
Промышленные СВЧ-установки

Доступные модели

Двухнаправленные аттенюаторы (Bidirectional)

10 Вт
RFHB04XXDC10 — до 4 ГГц
RFHB06XXDC10 — до 6 ГГц

25 Вт
RFHB04XXDC25 — до 4 ГГц
RFHB06XXDC25 — до 6 ГГц

100 Вт
RFHB04XXDC100-D — прямоугольное исполнение, до 4 ГГц
RFHB06XXDC100-D — прямоугольное исполнение, до 6 ГГц

Однонаправленные аттенюаторы (Unidirectional)

100 Вт
RFH04XXDD100-D — прямоугольное исполнение, до 4 ГГц
RFH06XXDD100-D — прямоугольное исполнение, до 6 ГГц

1000 Вт
RFH06XXDD1000 — активное охлаждение (Fan & Wheel), до 6 ГГц

1500 Вт
RFH03XXDA1500 — активное охлаждение (Fan & Wheel), до 3 ГГц
