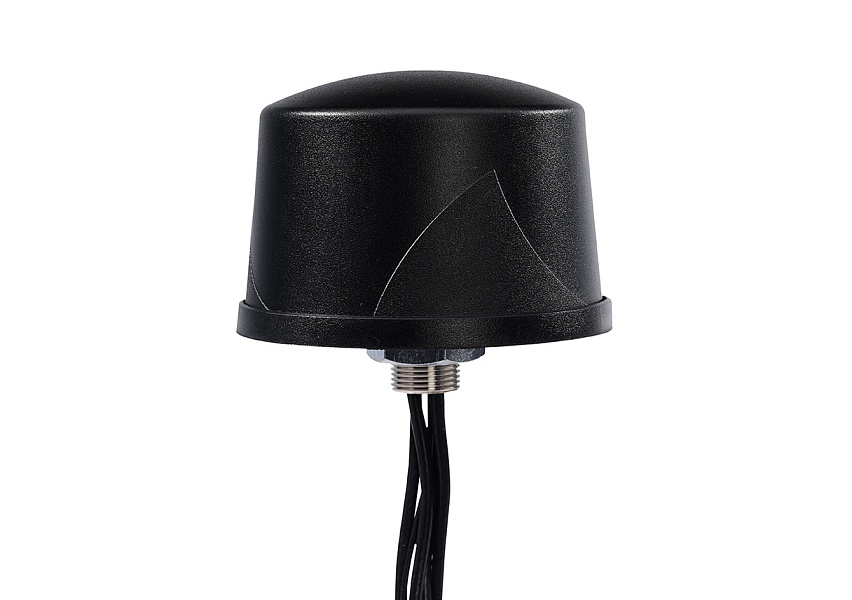

COACH PCTEL Антенны сотовой связи 5G, WIFI 6E
От 600 МГц до 6 ГГц. Комбинированные антенны обеспечивают оптимальное покрытие LTE и двухдиапазонного Wi-Fi в одном низкопрофильном корпусе. В конструкции использована уникальная технология PCTEL с высоким разрешением GPS/ГЛОНАСС для обеспечения высокой производительности и поддержки сетей передачи голоса и данных операторов.
Многополосная антенная платформа Coach серии GLHPDLTE-SF PCTEL
поддерживает требования к высокой скорости сложных систем радиочастотной связи, используемых для интеллектуальных транспортных систем (ITS), а также промышленные приложения Интернета вещей.Антенны сотовой связи оснащены двумя элементами 5G, совместимыми с ведущими мировыми маршрутизаторами сотовой связи, поддерживающими частоты от 600 МГц до 6 ГГц. Платформа также поддерживает подключение по Wi-Fi MIMO стандарта 802.11ac с двухдиапазонными элементами Wi-Fi с частотой 2,4/5 ГГц , поддерживающими приложения DSRC с частотой 5,99 ГГц.
Технические характеристики GNSS антенн PCTEL COACH:
- Диапазон частот: 1565-1608 МГц
- Коэффициент усиления при 3,0 В постоянного тока: 26 дБ (тип.)
- Выходное значение КСВН: 2,0:1 (макс.)
- Постоянный ток: 25 мА (тип.)
- Напряжение постоянного тока: 2,8-6,0 В (рабочее), 12,0 В (работоспособность)
- Уровень шума: < 2,0 дБ (тип.)
- Внеполосное подавление: f0= 1586 МГц, f0 ± 50 МГц: ≥ 60 дБн, f0 ± 60 МГц: ≥ 70 дБн
- Номинальное усиление: 3 дБн при 90°, -2 дБн при 20°
- Поляризация: правосторонняя круговая
- Номинальное сопротивление: 50 Ом
Особенности GPS антенн PCTEL серии GLHPDLTE-SF:
- Нет настройки, многополосное покрытие – сотовая связь 5G, двойные частоты 802.11ax WiFi 6E, GPS L1 и ГЛОНАСС L1.
- Эффективность радиочастотной системы - высокая производительность, низкие потери кабеля и высококачественные разъемы.
- Превосходное внеполосное подавление – запатентованная конструкция фильтрации обеспечивает широкополосное покрытие для всех частот GNSS.
- Выдерживает суровые условия окружающей среды – конструкция, соответствующая стандарту IP67, защищает от попадания воды или пыли.
- Простота установки и/или замены – металлическое крепление на шпильке с прорезной стопорной гайкой обеспечивает единственный выход кабеля.
Применение антенн сотовой связи PCTEL COACH:
- Сети передачи голоса и данных.
- Интеллектуальный транспорт.
- Промышленный интернет вещей.
Модели ГЛОНАСС антенн PCTEL серии GLHPDLTE-SF:
Модель |
Элементы |
Кабель |
Разъем |
Крепление |
|
GLHPDLTEMIMO-SF
|
LTE (1 и 2) Wi-Fi GNSS
|
Два-17-футовых Pro-Flex™ Plus 195 (элементы LTE) Два-17-футовых Pro-Flex Plus 195 (элементы Wi-Fi стандарта 802.11ac) Один-17-футовый RG-174/U (элемент GNSS)
|
SMA-разъем (LTE) SMA-разъем обратной полярности (Wi-Fi) SMA-разъем (GNSS)
|
Наружный диаметр 1 дюйм, длина 3/4 дюйма (.75”) крепление на цинковой шпильке с зажимной гайкой (все модели)
|
|
GLHPDLTE-SF
|
LTE (1 и 2) GNSS
|
Два-17-футовые Pro-Flex Plus 195 (элементы LTE) Один-17-футовый RG-174/U (элемент GNSS)
|
Разъем SMA (LTE) Разъем SMA (GNSS)
|
|
|
GLHPDM3-SF
|
LTE Wi-Fi GNSS
|
Два-17-футовые Pro-Flex Plus 195 (элементы LTE) Три-17-футовые Pro-Flex Plus 195 (элементы Wi-Fi стандарта 802.11ac) Один-17-футовый RG-174/U (элемент GNSS)
|
SMA-разъем (LTE) SMA-разъем обратной полярности (Wi-Fi) SMA-разъем (GNSS)
|
|
