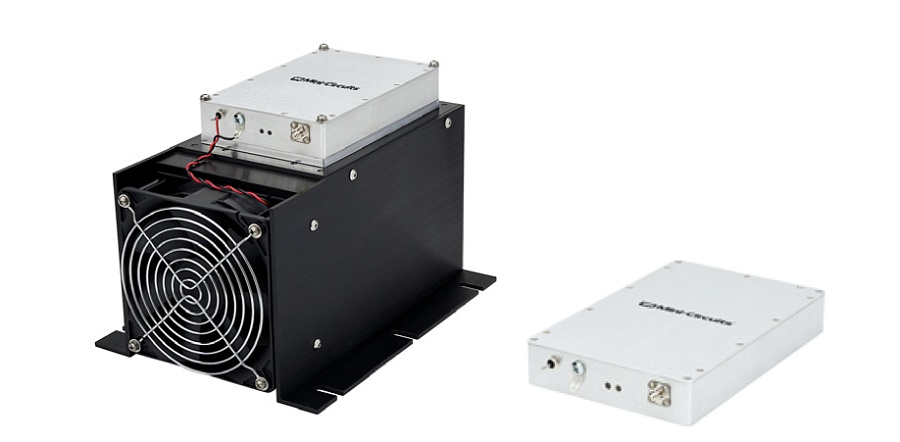

Усилители высокой мощности Mini-Circuits до 18 ГГц
|
Модель
Модель
|
Частота, от (МГЦ)
Частота, от (МГЦ)
|
Частота, до (МГЦ)
Частота, до (МГЦ)
|
Мощность (Вт)
Мощность (Вт)
|
Коэффициент усиления (дБ)
Коэффициент усиления (дБ)
|
Уровень шумов (дБ)
Уровень шумов (дБ)
|
Точка децибельной компрессмм P1dB (дБм)
Точка децибельной компрессмм P1dB (дБм)
|
Точка перехвата 3-его порядка OIP3 (дБм)
Точка перехвата 3-его порядка OIP3 (дБм)
|
Входной КСВН (:1)
Входной КСВН (:1)
|
Выход КСВН (:1)
Выход КСВН (:1)
|
Ток (мА)
Ток (мА)
|
Тип корпуса
Тип корпуса
|
Коннектор (Type)
Коннектор (Type)
|
Опции
Опции
|
Опции
В наличии
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMA5-83-2W+ | 10 | 10000 | 31 | 12.6 | 3.9 | 31 | 40.9 | 1.28 | 1.54 | 400 | DG1677-10 | - | - | По запросу |
| PMA5-83-2W-D+ | 10 | 10000 | 30.9 | 13.6 | 3.9 | 30.9 | 42.5 | 1.31 | 1.55 | 400 | - | - | - | По запросу |
| ZVE-3W-83+ | 2000 | 8000 | 33 | 35 | 5.8 | 33 | 42 | 1.5 | 1.4 | 1500 | BN1327 | SMA | Heat Sink | По запросу |
| ZVE-3W-83X+ | 2000 | 8000 | 33 | 35 | 5.8 | 33 | 42 | 1.5 | 1.4 | 1500 | BN1327 | SMA | - | По запросу |
| ZVE-6W-83+ | 2000 | 8000 | 37 | 33 | 10 | 37 | 40 | 1.9 | 1.4 | 5000 | CP1978-1 | SMA | Heat Sink | По запросу |
| ZVE-6W-83X+ | 2000 | 8000 | 37 | 33 | 10 | 37 | 40 | 1.9 | 1.4 | 5000 | CP1978-1 | SMA | - | По запросу |
| ZHL-20W-83-S+ | 4000 | 8000 | 39 | 56 | 11 | 39 | 50 | 1.6 | 1.7 | 4000 | CP2548-2 | SMA | Heat Sink | По запросу |
| ZHL-20W-83X-S+ | 4000 | 8000 | 39 | 56 | 11 | 39 | 50 | 1.6 | 1.7 | 4000 | CP2548-2 | SMA | - | По запросу |
| ZVE-3W-183+ | 5900 | 18000 | 34 | 35 | 5.5 | 34 | 44 | 1.5 | 1.2 | 2200 | BN1327 | SMA | Heat Sink | По запросу |
| ZHL6G018G020+ | 6000 | 18000 | 34 | 57 | 6.8 | 34 | 42 | 1.4 | 2 | 5000 | BT3013 | SMA | Heat Sink | По запросу |
| ZHL6G018G020X+ | 6000 | 18000 | 34 | 57 | 6.8 | 34 | 42 | 1.4 | 2 | 5000 | BT3013 | SMA | - | По запросу |
Применение Усилители высокой мощности Mini-Circuits до 18 ГГц
Усилители мощности ВЧ-сигналов Mini-Circuits отличаются высоким качеством сборки, надежностью и вариативностью исполнения. Так, представленные усилители высокой мощности могут быть как компонентом в РЧ- или ВЧ-приборах, так и самостоятельным усилителем для монтажа в стойку 19”.Данная категория усилителей обеспечивает охват рабочих частот в широком диапазоне от 4 ГГц до 18 ГГц. они способны усиливать сигналы выходной мощностью 30-40 Вт на всей рабочей полосе частот.
Усилители мощности сигналов ВЧ Mini-Circuits широко применяются в медицине, промышленности, некоторые серии, например, PMA - идеально подходят для широкополосных контрольно-измерительных приборов и систем защиты, которым требуется высокая рабочая выходная мощность при сохранении очень низких характеристик искажений.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
|
