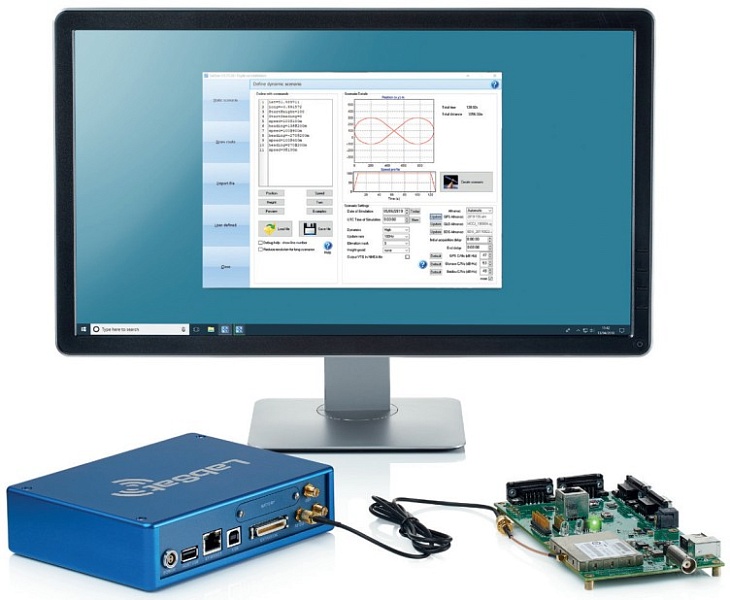

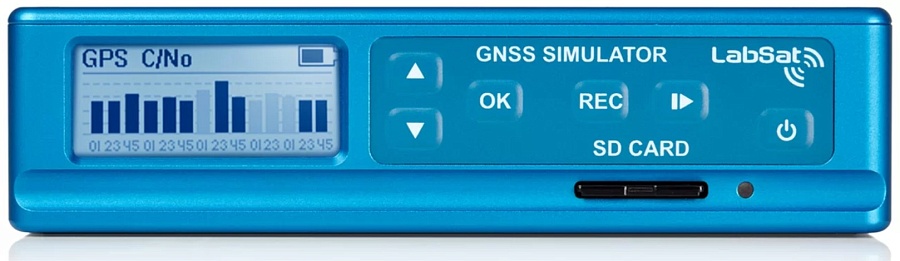

LabSat 3 Имитатор сигналов ГЛОНАСС и GPS
Автономный симулятор тройного созвездия для тестирования устройств на базе спутниковых навигационных систем. Он способен записывать и воспроизводить множество необработанных спутниковых навигационных радиосигналов, включая GPS, ГЛОНАСС, Galileo, BeiDou, QZSS и SBAS.
Компактная система тестирования сигналов GNSS LabSat 3 от RACELOGIC
записывает и воспроизводит реальные данные, позволяя проводить реалистичные и воспроизводимые испытания в контролируемых условиях. Артефакты сигнала, включая многолучевость, ионосферные эффекты и пропадание сигнала, воспроизводятся, и количество спутников, используемых в тесте, не ограничено.
Дополнительный программный пакет
SatGen
может быть использован для генерации имитируемых спутниковых сигналов по заданной пользователем траектории, что позволяет проводить тесты, имитирующие любое время, дату или место по всему миру.Технические характеристики имитатора сигналов ГЛОНАСС LabSat 3:
|
|
Одиночное созвездие
|
Двойное созвездие
|
Тройное созвезди
|
||
|
Одновременные радиочастотные группировки
|
1
|
2
|
3
|
||
|
Созвездия
|
GPS / Galileo / ГЛОНАСС / BeiDou / SBAS & QZSS
|
||||
|
Центральная частота созвездия
|
1575,4 МГц / 1602,00 МГц / 1561,098 МГц
|
||||
|
Количество спутников
|
Все в поле зрения
|
||||
|
Частота дискретизации
|
16,368 МГц
|
||||
|
Пропускная способность
|
9,66 МГц на каждое созвездие
|
||||
|
Режимы квантования для каждого канала
|
Одно созвездие
|
1 бит I&Q
2 бит I&Q
|
1 бит I&Q
2 бит I&Q
|
1 бит I&Q
2 бит I&Q
|
|
|
Несколько созвездий
|
Н/Д
|
1 бит I&Q
|
1 бит I&Q
|
||
|
Формат данных
|
Ввод-вывод
|
||||
|
Источник напряжения активной антенны
|
2,8 - 3,3 В
|
||||
|
Выходная квадратурная фазовая погрешность
|
Среднеквадратичное значение в 1 градус
|
||||
|
Уровень выходного сигнала
|
От -73 дБм МГц до -103 дБм с шагом в 1 дБ
|
||||
|
Опорный генератор
|
TCXO
Стабильность температуры +/- 2,5 ppm
|
OXCO
Стабильность температуры +/- 0,05 ppm
|
|||
|
Внешний справочный ввод
|
10 МГц 50 Ом от 0,5 В до 3 В p-p
|
||||
|
Дополнительное ведение журнала
|
1x канал CAN,
1x цифровой канал
|
2x канал CAN,
2x цифровой канал
|
|||
|
Съемный батарейный блок
|
Литий-полимерный аккумулятор емкостью 2260 мАч
|
||||
|
Хранение
|
SD-карта емкостью 32 ГБ и жесткий диск USB емкостью 1 ТБ
|
||||
|
Носитель для SD-карты
|
Класс 10 максимальный размер 512 ГБ (FAT32)
|
||||
|
Рабочее напряжение
|
От 8 В до 30 В постоянного тока
|
||||
|
Размер
|
167 мм x 128 мм x 43 мм
|
||||
|
Вес
|
960 г с батареей (910 г без батареи)
|
||||
|
Рабочая температура
|
От -20°C до +60°C
Примечание: Аккумулятор не будет заряжаться при температуре ниже 0°C или выше +45°C
|
||||
Особенности эмулятора сигналов GNSS LabSat 3:
- Прост в использовании и не требует специальной подготовки.
- Компактный и легкий для использования в лаборатории и вне ее.
- Запись и воспроизведение основных радиосигналов GNSS.
- Внутренний монитор отслеживает радиочастотные сигналы.
- Доступен API разработчика, позволяющий вам разработать свой собственный программный контроллер для LabSat 3.
- Может питаться от сети, но также поставляется со встроенным аккумулятором, обеспечивающим 2 часа работы.
- Записывает массив внешних сигналов, таких как CAN, последовательные или цифровые данные, наряду с сигналами спутника.
Применение имитатора GNSS сигналов LabSat 3:
- Использование радиочастотного разветвителя, позволяющего нескольким устройствам получать один и тот же сценарий с одного LabSat.
- Синхронизация с VBOX VIDEO для записи и воспроизведения видеозаписи тестового маршрута для контроля производительности в точных внешних условиях.
- Добавление временных остановок в сценарии для моделирования маршрутов с несколькими остановками.
- Сценарии космического моделирования с автоматической маской высот для соответствия истинному горизонту.
