N2804A

N2804A

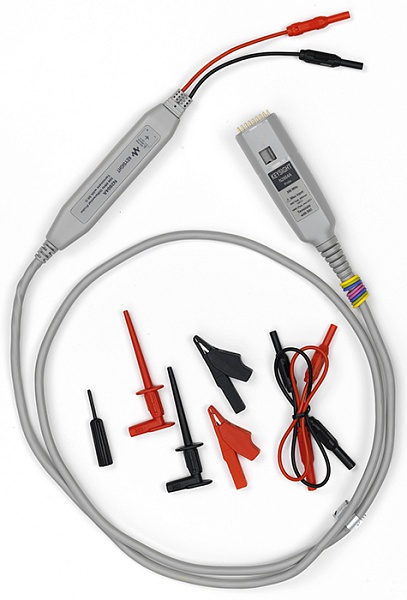

Высоковольтный дифференциальный пробник с полосой пропускания 300 МГц.
Keysight Technologies
Под заказ

Дифференциальный пробник Keysight N2804A предназначен для точных измерений параметров высокоскоростных дифференциальных сигналов при тестировании быстродействующих силовых устройств, например, импульсных источников питания, преобразователей постоянного тока, усилителей и автомобильных шин питания.

Пробник N2804A имеет коэффициент деления 100:1, что позволяет использовать его для измерения высоковольтных дифференциальных сигналов напряжением до ±300 В (пиковое значение переменного напряжения + постоянная составляющая) с высоким коэффициентом ослабления синфазного сигнала (CMRR).

Благодаря высокому дифференциальному входному сопротивлению (4 МОм) и малой величине входной емкости (4 пФ), пробник N2804A обеспечивает минимальную нагрузку на исследуемую схему.

Пробник комплектуется двумя удлинительными проводами (длиной 30 см), а также встроенными гасящими резисторами, обеспечивающими подавление внутриполосного резонанса и равномерность характеристики во всей полосе пропускания пробника даже при использовании удлинительных проводов и принадлежностей для наконечников. Питание пробника осуществляется от осциллографа через интерфейс AutoProbe.

Совместимость с осциллографами Keysight

  • Осциллографы серии InfiniiVision 4000X с прошивкой версии 4.0 или более поздней
  • Осциллографы Infiniium серии S, серий 9000, 90000A, 90000X, 90000Q и Z с прошивкой версии 5.2
  • Осциллографы Infiniium серий 90000X, 90000Q и Z (требуется адаптер N5442A с прецизионным разъемом BNC 50 О)
Показать большеменьше
Характеристика Значение
