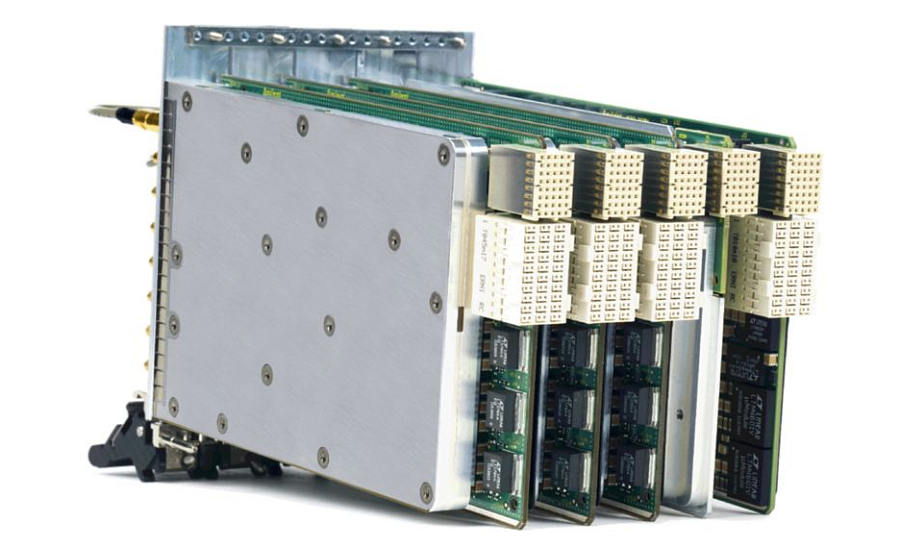

M9381A Keysight PXI генератор сигналов
Диапазон от 1 МГц до 3 ГГц или 6 ГГц. Векторный генератор сигналов в формате PXIe Keysight / Agilent.
Векторный генератор ВЧ-сигналов в формате PXIe M9381A компании Keysight – компактное модульное техническое решение, которое обеспечивает перекрытие по частоте от 1 МГц до 3,0 или 6,0 ГГц. M9381A увеличивает производительность испытаний, обладая самой быстрой в отрасли скоростью переключения частоты и амплитуды. Он сокращает время испытания за счёт эксклюзивного технического решения, используемого при настройке модулирующего сигнала и позволяющего переключать значения амплитуды и частоты менее чем за 10 мкс. Управление прибором осуществляется через программную переднюю панель и программные интерфейсы, настроенные к выбранной среде разработки приложений (ADE). Прибор подходит для оценки и производственных испытаний схем усилителей мощности и модулей сопряжения, оценки и производственных испытаний схем приёмопередатчиков, тестирование систем MIMO и многоканальных устройств
Технические характеристики:
- Частота: 1 МГц до 6 ГГц
- Опции расширения диапазона частот: 3,6 ГГц
- Выходная мощность на частоте 1 ГГц: -130 дБм до +20 дБм
- Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц: -122 дБн/Гц
- Переключение частоты: от 10 мкс до 2 мс
- Полоса IQ модуляции, внутренняя/внешняя: 160 МГц
- Режим свипирования: список, пошаговое
- ПО: общее назначение, сотовая/беспроводная связь, аудио/видео вещание
Преимущества:
Три варианта значений полосы модуляции ВЧ сигнала (40 МГц, 100 МГц или 160 МГц); возможность модернизации по мере изменения потребностей тестирования
Повышение производительности испытаний за счет высокой скорости настройки частоты и переключения амплитуды
Компактное решение для тестирования систем 8x8 MIMO с фазовой когерентностью
Быстрая настройка процедуры испытаний с помощью аттестованных специализированных типовых решений
Сокращение времени моделирования сигналов при использовании совместно с программным обеспечением Keysight Signal Studio и Waveform Creator
