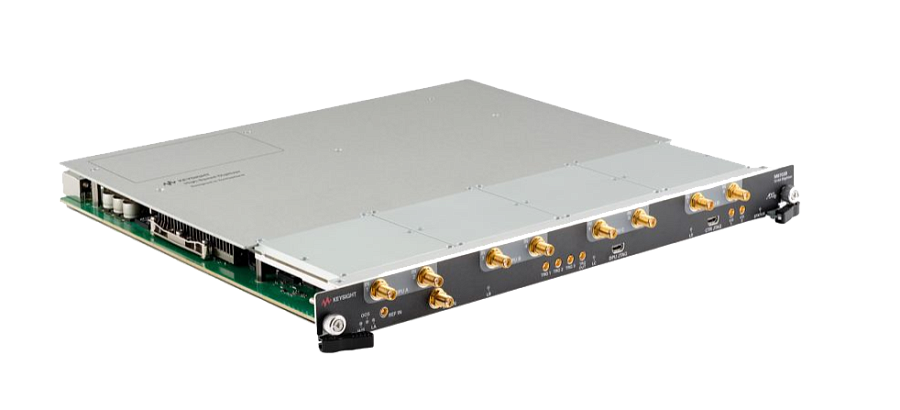

M9703B Keysight AXI Дигитайзер
Модуль M9703A в формате AXIe представляет собой высокоскоростной восьмиканальный дигитайзер и широкополосный цифровой приемник, обеспечивающий разрешение 12 бит и захват сигналов в диапазоне частот от 0 до 2 ГГц с частотой дискретизации 1,6 Гвыб./с. Режим чередования каналов позволяет захватывать данные с частотой дискретизации до 3,2 Гвыб./с с исключительно высокой точностью измерений.
Модель M9703B также дает возможность потоковой обработки данных в режиме реального времени, имеет большие встроенные ПЛИС и настраиваемые интерфейсы ввода-вывода. Подробные объяснения можно найти в документе с полными техническими характеристиками модели (листе данных), в разделе об опциях программной прошивки.
Функция синхронизации в многомодульном режиме обработки данных позволяет создать на базе 14-слотового AXIe шасси Keysight M9514A систему, содержащую до 64 когерентных по фазе каналов. Доступны также и шасси с меньшим количеством слотов для модулей.
Ключевые возможности и технические характеристики
Области применения
- Прикладные задачи, требующие множества каналов с фазовой когерентностью, широкой полосы частот, большого динамического диапазона, возможности потоковой передачи данных и записи данных
- Радиолокационные системы и системы спутниковой связи: калибровка и тестирование активных антенн, эмуляция сигналов радаров системами радиоэлектронной борьбы, приемники пассивных РЛС или многополосные системы спутниковой связи
- Системы ВЧ связи: многоканальные системы BBIQ и широкополосные системы MIMO для исследований в области новых стандартов связи (например, 5G)
- Перспективные исследования и крупномасштабные эксперименты в области гидродинамики, термоядерного синтеза (токамак/стелларатор), физики элементарных частиц или СВЧ астрономии
Функциональные возможности
- 8 каналов с разрешением 12 бит, до 3,2 Гвыб./с, диапазон частот входных сигналов от 0 до 2 ГГц, до 16 ГБ встроенной памяти
- Функция синхронизации до 64 когерентных по фазе каналов в многомодульном режиме обработки данных
- Встроенные ПЛИС (с выполнением или без выполнения потоковой передачи данных и записи данных) для специализированной обработки данных или широкополосного цифрового преобразования с понижением частоты в режиме реального времени
- Усовершенствованные настройки обработки сигналов для задач оригинальных производителей оборудования и аэрокосмической/оборонной отраслей, большие ПЛИС с многочисленными настраиваемыми интерфейсами ввода-вывода
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
