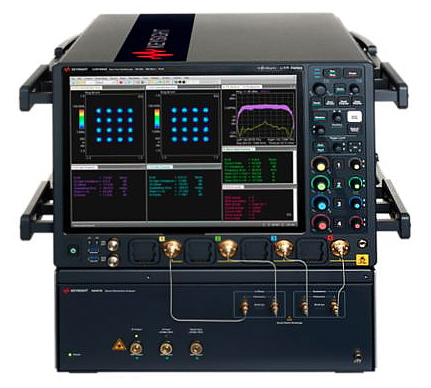

Анализатор оптической модуляции Keysight N4391C
Анализатор оптической модуляции Keysight N4391C — это передовое решение для тестирования высокоскоростных когерентных систем передачи данных. Прибор создан на базе высокопроизводительного осциллографа Keysight UXR и обладает впечатляющими техническими характеристиками.
Основные параметры устройства включают полосу пропускания до 110 ГГц и частоту дискретизации до 256 Гвыб/с. Анализатор способен проводить комплексный анализ качества сигнала, включая измерение EVM (ошибки вектора модуляции) и OSNR (отношения оптического сигнала к шуму).
Данное оборудование особенно ценно для исследовательских и опытно-конструкторских работ (R&D), связанных с разработкой систем передачи данных 400G, 800G и более высоких скоростей.
- Частота дискретизации, ГВыб/с — 256
- Разрядность (АЦП), бит — 10
- Разъем — 1,85 мм вилка, 1 мм
- Тип анализатора — Лабораторный
Ключевые преимущества
- Высокая производительность анализатора позволяет работать с оптическими сигналами, обеспечивая частоту дискретизации до 256 Гвыб/с и полосу пропускания до 110 ГГц. Это делает прибор идеальным для тестирования современных форматов модуляции, включая 400G, 800G и 1.2T.
- Анализатор предоставляет полный набор инструментов для оценки качества сигнала:
- Измерение векторной погрешности (EVM) для различных форматов модуляции
- Определение отношения сигнал/шум (OSNR)
- Анализ символьных диаграмм
- Оценка фазового шума и дисперсии
- Исследование нелинейных эффектов в волокне
Технические особенности
- Интеграция с осциллографом Keysight UXR обеспечивает:
- Высокую точность захвата сигналов
- Возможность прямых электрических измерений
- Превосходные характеристики анализа
- Калиброванный приёмник гарантирует точное преобразование оптического сигнала в электрический с минимальной погрешностью.
- Программное обеспечение включает:
- Инструменты для постобработки данных
- Функции визуализации результатов
- Алгоритмы демодуляции
- Анализаторы характеристик сигнала
Области применения
- Разработка оптических систем: тестирование трансиверов, модуляторов, демодуляторов и волоконных компонентов
- Квантовые исследования: анализ когерентности в квантовой криптографии
- Производственный контроль: проверка параметров модулей и систем
- Научные исследования: эксперименты в области фотоники
- Сетевая диагностика: мониторинг и оптимизация оптических сетей
Технические характеристики
- Разрешение АЦП: 10 бит
- Частота дискретизации: до 256 ГВыб/с
- Полоса пропускания: до 110 ГГц
- Диапазон длин волн: 1270–1340 нм и 1527.60–1620 нм
- Максимальная скорость передачи символов: 220 Гбод
- Длина записи: до 2 Гбод
Дополнительные опции
- 89601200C: расширенный векторный анализ сигналов с поддержкой до 64 каналов
- 89601AYAC: инструменты для анализа цифровой демодуляции
