ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Нагрузочный модуль Data Center Storage 100GE
Платформа для тестирования коммутационной фабрики хранения данных
Проблема: стремительный рост нагрузок хранения перегружает коммутационные фабрики хранения данных
Организации переходят к конвергенции центров обработки данных, чтобы справиться с постоянно растущими объемами данных, особенно с ростом нагрузок хранения. Конвергенция вычислительных ресурсов, сетей и систем хранения обеспечивает значительную экономию затрат на оборудование, энергопотребление и занимаемое аппаратурой пространство. Кроме того, она предоставляет инфраструктуру, необходимую для машинного обучения, искусственного интеллекта и горизонтального масштабирования сетей хранения данных.
Технология удаленного прямого доступа к памяти по конвергентному Ethernet версии 2 (RoCEv2) обещает высокую эффективность передачи огромных объемов данных, необходимых многим современным приложениям. Однако неверно настроенная или неоптимизированная буферизация в коммутационной фабрике Ethernet центра обработки данных приводит к низкой производительности приложений, особенно при высокой нагрузке.
Решение: настройка конвергентной коммутационной фабрики для высокой производительности и малой задержки
Нагрузочный модуль Keysight Data Center Storage 100GE формирует реалистичный трафик RoCEv2 на линейной скорости в контролируемом и повторяемом режиме. Он позволяет пользователям оценивать влияние различных нагрузок хранения на производительность и задержку и настраивать параметры коммутационной фабрики для устранения перегрузки сети. Решение работает на специализированных нагрузочных модулях Data Center Storage с 2 портами QSFP28, которые могут работать как порты 100GE, разветвляться на 2 порта 40GE, 8 портов 25GE или 8 портов 10GE, и предоставляет показатели объема трафика, задержки и механизма управления перегрузкой.

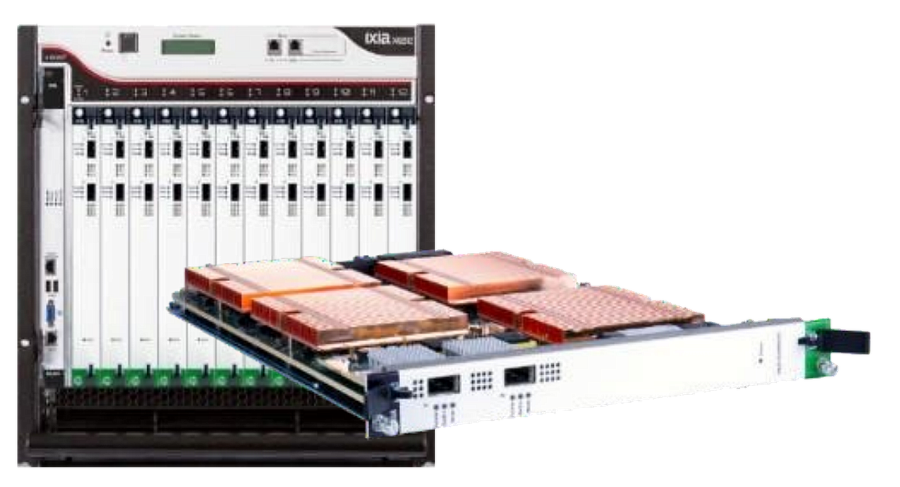

РИСУНОК 1. Нагрузочный модуль Data Center Storage 100GE с 2 портами 100GE QSFP28
Нагрузочный модуль Data Center Storage 100GE работает под управлением IxLoad — тестового приложения для измерения качества восприятия (QoE) приложений реального времени и критически важных бизнес-приложений с эмуляцией конвергентных мультисервисных сред. Это уникальная платформа для проверки реализаций RoCEv2 и настроек параметров конвергентных коммутаторов центров обработки данных.
По сравнению с самостоятельно разработанными решениями или решениями с открытым исходным кодом на коммерческих вычислительных серверах решение Keysight для тестирования RoCEv2 обеспечивает более высокую эффективность благодаря высокой масштабируемости, высокой плотности, упрощенному унифицированному управлению, более простой настройке и меньшим затратам на обслуживание, одновременно предоставляя комплексное и воспроизводимое тестирование.
Возможности продукта
Нагрузочный модуль Keysight Data Center Storage Test обеспечивает производительность уровня центра обработки данных для трафика RoCEv2 и HTTP и полностью поддерживает механизмы управления перегрузкой, позволяя испытывать тестируемые системы (SUT) в реальных условиях и без труда выявлять проблемы производительности и совместимости. Модульная архитектура решения позволяет линейно масштабировать производительность до нескольких терабит, устанавливая в шасси Keysight XGS12-HSL или XGS12-SDL до 12 нагрузочных модулей Data Center Storage Test.
Если топология испытаний требует более 24 портов 100GE/40GE или более 96 портов 25GE/10GE, в той же тестовой конфигурации можно использовать дополнительные шасси.
РИСУНОК 2. Шасси XGS12-SDL с нагрузочными модулями Data Center Storage
Аппаратное обеспечение
В нагрузочном модуле Data Center Storage Test применены передовые архитектурные решения, объединяющие мощные многоядерные многопоточные сетевые процессоры и встроенные программируемые пользователем вентильные матрицы (FPGA). Они формируют реалистичный поток трафика с отслеживанием состояния облачного масштаба, одновременно сохраняя наносекундное разрешение при измерении задержки.
Нагрузочный модуль Data Center Storage 100GE имеет два собственных порта 100GE QSFP28 и поддерживает подключаемые многомодовые или одномодовые оптические трансиверы. На одном и том же порту модуль поддерживает 100/50/40/25/10GE, снижая капитальные затраты за счет отсутствия необходимости покупать разное оборудование для каждой скорости и повышая эффективность тестовой платформы.
Каждый порт 100GE QSFP28 может через кабель разветвления работать как 4 порта 25GE SFP28 или 4 порта 10GE SFP+, либо понижать скорость до 1 порта 40GE QSFP+. Нагрузочный модуль Data Center Storage Test поддерживает многопользовательский режим: порты независимы и могут использоваться в одном или нескольких одновременных тестовых сеансах.
Нагрузочный модуль также оснащен центральным процессором управления Mission Control Center (MCC) с выделенной памятью и твердотельным накопителем (SSD), которые ускоряют загрузку и сокращают время настройки испытаний.
Технические характеристики: Keysight IXIA Data Center Storage 100GE — нагрузочный модуль для тестирования RoCEv2 и
Характеристика |
Нагрузочный модуль тестирования систем хранения данных DCS100GE2Q28ALL |
|---|---|
Поддержка приложений Keysight |
IxOS IxLoad TCL API REST API |
Технические характеристики аппаратного обеспечения и нагрузочного модуля | |
Физические интерфейсы |
2 порта 100GE QSFP28 |
Поддержка трансиверов |
QSFP28 SR4 и LR4 (подключаемые трансиверы) |
Память |
128 ГБ |
Аппаратная разгрузка шифрования |
Да |
Память захвата (для IxLoad) |
Максимум 2 ГБ или 2 млн пакетов на интерфейс |
Разгрузка FPGA |
Да |
IPv4, IPv6, UDP, TCP |
Аппаратное формирование контрольных сумм |
Размеры нагрузочного модуля |
16,4 дюйма (Д) × 12,0 дюйма (Ш) × 1,3 дюйма (В) 417 мм (Д) × 305 мм (Ш) × 33 мм (В) |
Масса нагрузочного модуля |
Только модуль: 10,2 фунта (4,6 кг) Транспортировочная масса: 19,9 фунта (9,0 кг) |
Рабочая температура |
от 41 °F до 95 °F (от 5 °C до 35 °C), температура окружающего воздуха |
Емкость шасси | |
Плат на шасси |
12 в XGS12-HSL или XGS12-SDL 2 в XGS2-HSL или XGS2-SDL |
Плотность портов |
XGS12-HSL/SDL: 24 порта 100GE QSFP28 XGS12-HSL/SDL: 24 порта 40GE QSFP28 XGS12-HSL/SDL: 96 портов 25GE QSFP28 XGS12-HSL/SDL: 96 портов 10GE QSFP28 XGS2-HSL/SDL: 4 порта 100GE QSFP28 XGS2-HSL/SDL: 4 порта 40GE QSFP28 XGS2-HSL/SDL: 16 портов 25GE QSFP28 XGS2-HSL/SDL: 16 портов 10GE QSFP28 |
Комплекты шасси XGS12 |
XGS2-SDL (940-0013) XGS2-HSL (940-0014) XGS12-SDL (940-0015) XGS12-HSL (940-0016) XGS2-SDL (940-0013) XGS2-HSL (940-0014) XGS12-SDL (940-0015) XGS12-HSL (940-0016) |
Производительность нагрузочного модуля Data Center Storage Test в IxLoad
Показатели производительности приведены для схемы соединения «порт к порту» с использованием одного нагрузочного модуля Data Center Storage Test (пара портов 100GE).
Показатель производительности |
Нагрузочный модуль Data Center Storage 2 × 100GE DCS100GE2Q28ALL |
Шасси XGS12 с 12 нагрузочными модулями |
|---|---|---|
Пропускная способность HTTP |
100 Гбит/с |
1,2 Тбит/с |
Пропускная способность RoCEv2 |
100 Гбит/с |
1,2 Тбит/с |
Количество Q-пар |
4 тыс. |
48 тыс. |
Задержка |
Поддержка приложений IxLoad
Поддержка приложений IxLoad |
Нагрузочный модуль тестирования систем хранения данных (DCS100GE2Q28ALL) |
|---|---|
Доставка приложений |
RoCEv2 HTTP |
Информация для заказа
947-5110
Комплект Data Center Storage 100 GigE с активированной поддержкой 100GigE, 25GigE, 40GigE и 10GigE. Включает: 1 нагрузочный модуль Data Center Storage 100GigE с 2 портами QSFP28 DCS100GE2Q28ALL (944-1242), 2 подключаемых оптических трансивера QSFP28 100GBASE-SR4 (QSFP28-SR4-XCRV) и 2 многомодовых кабеля разветвления MT–4 × 10GE LC длиной 3 м для режимов 10GE и 25GE (942-0067). Трансиверы и кабели разветвления для других режимов можно заказать отдельно.
947-5111
Комплект IXIA Data Center Storage 400 GigE с активированной поддержкой 100GigE, 25GigE, 40GigE и 10GigE. Включает: 4 нагрузочных модуля Data Center Storage 100GigE с 2 портами QSFP28 DCS100GE2Q28ALL (944-1242), 8 подключаемых оптических трансиверов QSFP28 100GBASE-SR4 (QSFP28-SR4-XCRV) и 8 многомодовых кабелей разветвления MT–4 × 10GE LC длиной 3 м для режимов 10GE и 25GE (942-0067). Трансиверы и кабели разветвления для других режимов можно заказать отдельно.
947-5112
Комплект IXIA Data Center Storage 1,2 TbE с активированной поддержкой 100GigE, 25GigE, 40GigE и 10GigE. Включает: 12 нагрузочных модулей Data Center Storage 100GigE с 2 портами QSFP28 DCS100GE2Q28ALL (944-1242), 24 подключаемых оптических трансивера QSFP28 100GBASE-SR4 (QSFP28-SR4-XCRV) и 24 многомодовых кабеля разветвления MT–4 × 10GE LC длиной 3 м для режимов 10GE и 25GE (942-0067). Трансиверы и кабели разветвления для других режимов можно заказать отдельно.
Трансиверы и кабели
QSFP28-SR4-XCVR
Подключаемый оптический трансивер QSFP28 100GBASE-SR4 100GE, MMF (многомодовое волокно), 850 нм, дальность 100 м.
QSFP28-LR4-XCVR
Подключаемый оптический трансивер QSFP28 100GBASE-LR4 100GE, SMF (одномодовое волокно), 1310 нм, дальность 10 км.
942-0088
Пассивный медный кабель прямого подключения QSFP28 (DAC), длина 3 м.
942-0092
Активный оптический кабель QSFP28 (AOC), многомодовое волокно, 850 нм, длина 3 м.
Программное обеспечение IxLoad
925-3366
Комплект программного обеспечения IXIA IxLoad PLUS — приложение для тестирования производительности уровней 4–7. Обеспечивает поддержку HTTP, HTTPS, сеансов TCP, FTP, Application-Replay, Stateless Peer, Stream Blaster, DNS, DHCP, LDAP и эмуляции Telnet. Включает поддержку ADVNET-DHCP для эмуляции клиентов с включенным DHCP и программного внесения искажений. Примечание: некоторые функции доступны только на определенных нагрузочных модулях.
