Keysight IXIA IFC Centralized Manager — централизованное управление
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Fabric Controller Centralized Manager
Централизованное управление сетью для решений Keysight по обеспечению сетевой видимости
Введение
Чтобы справляться со стремительным ростом объёмов трафика и усиливающимися угрозами безопасности, современные сети используют сложные и повсеместные средства мониторинга. Возникающая архитектура включает сотни TAP- и bypass-устройств, коммутаторов мониторинга данных и сетевых пакетных брокеров (NPB), объединённых в Monitoring Access Platform (MAP) внутри сетевой инфраструктуры. Однако наряду с важными преимуществами такой архитектуры возникает задача управления этими устройствами — их конфигурирования, мониторинга, массового обновления программного обеспечения и выполнения других операций.
Keysight Ixia Fabric Controller (IFC) Centralized Manager предоставляет необходимые функции высокой производительности и эффективности. IFC Centralized Manager также поддерживает High Availability (HA) для надёжного комплексного управления и позволяет контролировать широкое развёртывание проводных, беспроводных и/или виртуальных устройств. Эта универсальная платформа позволяет растущим сетям расширять возможности управления и планирования по мере добавления новых устройств. IFC Centralized Manager упрощает конфигурирование и мониторинг TAP, виртуальных TAP, коммутаторов мониторинга данных и сетевых пакетных брокеров, превращая их в полностью оркестрированные и согласованно работающие ресурсы мониторинга.

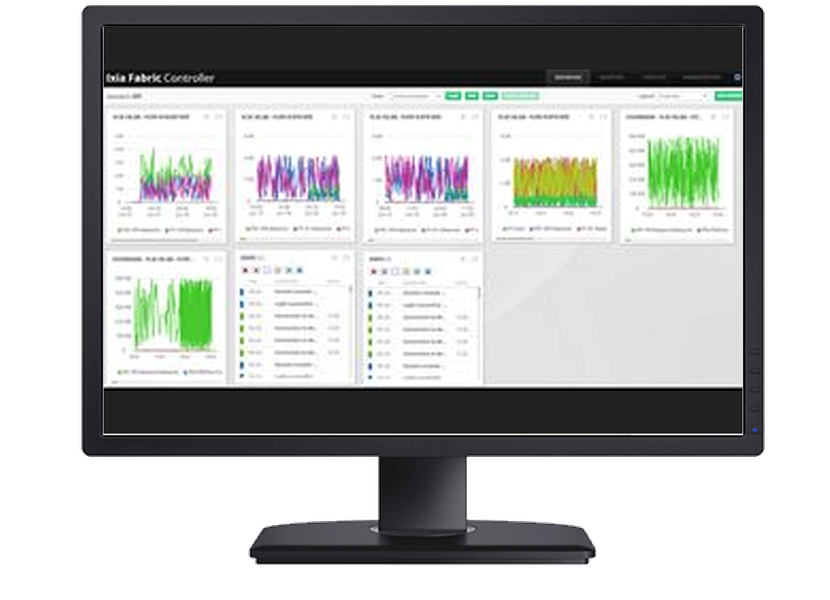

Рисунок 1. Панель управления IFC Centralized Manager
Основные возможности
Единое окно управления сетевой видимостью
IFC Centralized Manager поставляется либо как физическое устройство, либо как виртуальное устройство в формате VMware или Oracle VirtualBox. Развёртывание также максимально упрощено благодаря быстрому полностью автоматизированному процессу обнаружения, который способен быстро идентифицировать все поддерживаемые продукты Keysight Vision, семейства Keysight iTap/iBypass/xStream/Vision. IFC Centralized Manager непрерывно проверяет, какие устройства были удалены или переведены в офлайн, и периодически обнаруживает вновь добавленные устройства. Динамическая карта сетевой топологии мгновенно показывает состояние «up» или «down» всех поддерживаемых устройств, а также пользовательский статус на основе активных тревог (Minor, Major, Critical, SNMP error). Щелчок по объекту или значку устройства открывает детальную информацию о его состоянии и конфигурации, а также о состоянии подключённых каналов.
Надёжность и функции безопасности
Архитектура централизованного управления IFC Centralized Manager
IFC Centralized Manager предоставляет широкий набор функций для расширенной поддержки аутентификации. Задачи управления и администрирования упрощаются благодаря улучшенной сетевой видимости и безопасности, а также расширенной поддержке виртуальных сред. Улучшенная функция High Availability (HA) поддерживает полную синхронизацию активного и резервного устройств с одним плавающим IP-адресом, позволяя резервному устройству мгновенно принять управление при отказе активного. Активное и резервное устройства могут быть физическими, виртуальными либо представлять собой комбинацию обоих вариантов, обеспечивая максимальную гибкость развёртывания.
Комплексное управление конфигурацией и отказами
IFC Centralized Manager поддерживает планировщик, позволяющий автоматически выполнять задачи на множестве устройств. К типовым операциям управления относятся выполнение сценариев и политик, обновление программного обеспечения, импорт и экспорт конфигурации и другие действия. Также реализован более сложный механизм, позволяющий запускать пользовательские сценарии при возникновении одного или нескольких общих событий либо событий конкретного устройства в пределах всей управляемой сети.
Улучшенная визуализация данных
IFC Centralized Manager в реальном времени собирает данные с обнаруженных устройств Keysight, архивирует их в базе данных для анализа исторических тенденций, а затем представляет в насыщенном графическом виде через веб-браузер. ИТ-пользователи получают преимущества в эффективности, точности и снижении затрат благодаря использованию IFC Centralized Manager для мониторинга состояния сети и проблемных участков. IFC CM также масштабируется, поддерживая задачи планирования ёмкости и соответствия требованиям.
Расширенные возможности IFC CM включают больше вариантов сетевой видимости и представления данных, увеличенное количество графиков или панелей мониторинга для каждого пользователя, а также возможность создавать собственные представления. IFC CM запоминает настройки пользователя и при входе формирует персональную панель мониторинга, сокращая время доступа к релевантным данным.
Отображаемая статистика трафика включает использование полосы пропускания, количество байтов и пакетов, ошибки и jumbo-кадры с возможностью просмотра по каждому устройству. Кроме того, панель мониторинга можно настроить для объединения данных с нескольких каналов и устройств и получения общего представления об активности сетевого трафика.
Безопасность и управление пользователями
Платформа IFC CM предоставляет комплексное решение задач безопасности NMS. Все действия пользователей проверяются и аудируются в соответствии с профилем разрешений и записываются в журнал аудита. Безопасность системы построена на трёх уровнях:
Технические характеристики: Keysight IXIA IFC Centralized Manager — централизованное управление инфраструктурой сетевой
| Характеристика | Описание |
|---|---|
| Функциональность | • Быстрое автоматическое обнаружение устройств. • Конфигурирование устройств и управление отказами. • High Availability с резервированием active/standby в физической, виртуальной или комбинированной конфигурации. • Инновационная визуализация топологии с цветовой маркировкой групп узлов и межсоединениями различных форм для отражения физических связей, межсоединений IFC Cluster или L2GRE-туннелей. • Single Sign-On и Zero Touch Provisioning для обнаруженных устройств Vision. • Автоматическое обнаружение LLDP и отображение топологии для SPAN, TOOL и interconnect links. • Визуализация данных: моментальные и исторические значения, использование, общее количество байтов, общее количество пакетов, jumbo-пакеты, CRC-ошибки, панели мониторинга. • Панель мониторинга с графиками. • Безопасность: разрешения и представления на основе профилей, комплексный журнал аудита и управление доступом на основе ролей. • Экспорт данных: печать, экспорт в CSV-файл. • Управление устройствами (зависит от устройства): настройки портов, системные настройки устройства, учётные записи пользователей устройства. • Журналирование событий и управление отказами в зависимости от устройства. • Планировщик для массового обновления ПО, выполнения сценариев и политик, а также импорта/экспорта конфигурации. |
| Виртуальные устройства (опционально) | • Поддержка VMware vSphere 5.x и 6.0. • CentOS 7 (64-bit). • 2 ГБ RAM. • 20 ГБ HDD. • 4 CPU. |
| Физические устройства (опционально) | • Сервер Dell PowerEdge R640 XL. • 64 ГБ RAM. • SSD 640 ГБ. • Intel Xeon Silver 4110 2,1 ГГц, 8C/16T, 9,6 GT/s, 2UPI. |
| Условия эксплуатации | • Рабочая температура: от 10 °C до 35 °C. • Температура хранения: от -10 °C до 70 °C. • Относительная влажность: минимум 10 %, максимум 90 %, без конденсации. |
| Физические характеристики | • Габариты: высота 1,75″ × глубина 23,5″ × ширина 19″. • Монтаж: 19″ стойка, 1U. • Масса: 26 фунтов (11,8 кг). |
| Электрические характеристики | • Питание: 100–240 В AC, 47–63 Гц, 650 Вт, PFC. • Резервирование: два модуля. • Обслуживание: блоки питания с горячей заменой. • Индикаторы: питание, активность диска, активность сети 1, активность сети 2, предупреждение о перегреве. |
| Сертификация | • Сертификация FCC, CE, VCCI и C-Tick. • Полное соответствие RoHS и WEEE. |
| Поддерживаемые веб-браузеры | • Internet Explorer. • Firefox. • Safari. • Chrome. |
| Поддерживаемые устройства | • Keysight Vision ONE/X, Vision 7300/7303, Vision Edge 40/100/E10S, 7816. • Keysight NTO ControlTower. • Keysight GTP Session Controller. • Keysight TradeView. • Keysight xStream 40 и xStream 10. • Keysight Director, Keysight Director Pro. • Keysight xBalancer. • Keysight iTap и iTap2. • Keysight iBypass 1G. • Keysight iBypass 10G. • Keysight iBypass 3 CU3. • Keysight iBypass HD. • Keysight iBypass VHD. • Keysight iBypass 40-10. • Keysight iBypass DUO. • Keysight IXTP-CU3, IXBP-CU3, IxProbe. • ISIP1. |
Информация для заказа
| Партномер | Описание |
|---|---|
| 991-0135 | Keysight Vision Management Appliance; поддерживает работу IFC CM и Hawkeye Manager. Необходимо приобрести дополнительную или отдельную лицензию на узел. |
| 991-0135-T | Соответствующий требованиям TAA Keysight Vision Management Appliance; поддерживает работу IFC CM и Hawkeye Manager. Необходимо приобрести дополнительную или отдельную лицензию на узел. |
| LIC-VA025-M | Keysight IFC Centralized Manager, 25 узлов. |
| LIC-VA050-M | Keysight IFC Centralized Manager, 50 узлов. |
| LIC-VA100-M | Keysight IFC Centralized Manager, 100 узлов. |
| LIC-VA250-M | Keysight IFC Centralized Manager, 250 узлов. |
