Keysight IXIA Vision Management Appliance — Аппаратная платформа управления видимостью
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Vision Management Appliance
Серверная платформа для управления решениями Keysight Ixia по обеспечению сетевой видимости
Vision Management Appliance представляет собой оптимизированную серверную платформу для запуска приложений управления портфелем решений Keysight Ixia по обеспечению сетевой видимости. Благодаря современным оптимизированным модулям виртуализации платформа позволяет модульно и без лишней сложности развёртывать основные приложения управления элементами инфраструктуры.
Vision Management Appliance поставляется с подготовленными к установке приложениями IFC-CM и Hawkeye и подходит для задач, где требуется аппаратный сервер с предварительно установленной средой для размещения этих приложений.
Основные преимущества

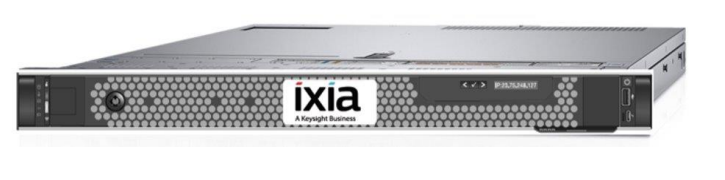

Рисунок 1. Vision Management Appliance
Эксплуатационные характеристики
Компонент |
Характеристика |
|---|---|
Процессор |
Intel Xeon Gold 5118 |
Оперативная память |
32 ГБ |
Накопитель |
SSD 960 ГБ |
Физические характеристики и условия эксплуатации
Параметр |
Значение |
|---|---|
Габариты в плане |
Xa = 482 мм
Xb = 434 мм
|
Продольные размеры |
Za = 35,84 мм
Zb = 733,82 мм
Zc = 772,67 мм
|
Высота |
Y = 42,8 мм |
Масса |
21,9 кг |
Монтаж |
Установка в стойку, высота 1U
Поддержка FIPS 140-2 Level 2 в шасси
|
Рабочие условия |
Температура: от 10 до 35 °C
Относительная влажность: от 10 до 80%
|
Условия хранения |
Температура: от -40 до 65 °C
Относительная влажность: от 5 до 90%
|
Страна происхождения |
Мексика; образ системы устанавливается в США |
Рисунок 2. Габаритная схема Vision Management Appliance
Обозначения на схеме: Top View - вид сверху; Side View - вид сбоку; Bezel or outer most feature - лицевая панель или наиболее выступающий элемент.
Питание и охлаждение
Параметр |
Значение |
|---|---|
Блоки питания |
Два резервируемых блока питания с горячей заменой, схема 1+1 |
Вход питания |
495 Вт; 110-240 В AC, 50/60 Гц |
Охлаждение |
8 штатных встроенных вентиляторов |
Интерфейсы и нормативное соответствие
Интерфейс |
Количество и характеристики |
|---|---|
10GBASE-T |
2 медных порта, скорости 100/1000/10 000 Мбит/с |
1GBASE-T |
2 медных порта, скорости 10/100/1000 Мбит/с |
Последовательный порт |
1 порт на задней панели: 9-контактный разъём DTE, совместимый с 16550 |
VGA |
По одному 15-контактному порту VGA на передней и задней панелях |
USB 2.0 |
1 порт на передней панели |
USB 3.0 |
2 порта на задней панели |
Стандарты и сертификация
Категория |
Требования |
|---|---|
Обязательные требования |
CB, EN/IEC 60950, UL/CUL, CE Class A
CB, EN/IEC 62368, UL/CUL, CE Class A
|
Безопасность |
UL 60950-1, 2nd Edition, 2014-10-14 (оборудование информационных технологий - безопасность - часть 1: общие требования); CAN/CSA C22.2 No. 60950-1-07, 2nd Edition, 2014-10; EN 60950-1:2006 + A1:2010 + A11:2009 + A12:2011 + A2:2013; IEC 60950-1:2005 (Second Edition), Am1:2009 + Am2:2013 |
Электромагнитные излучения |
EN 55032:2012/AC:2013, Class A; CFR 47, FCC Part 15B; Canada: ICES-003, Issue 6:2016; AS/NZ CISPR 32:2015 Class A |
Помехоустойчивость |
EN 55024:2010; EN 61000-3-2:201; EN 61000-3-3:2013; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-11 |
Экологические требования |
Директива RoHS 2011/65/EU; 2006/1907/EC (REACH) |
Дополнительные регионы |
KCC (Корея), BSMI (Тайвань), CCC (Китай), EAC (Россия) |
Информация для заказа
Для Vision Management Appliance отдельная лицензия не требуется, однако для размещаемых на платформе приложений необходимы соответствующие лицензии.
Артикул |
Описание |
|---|---|
991-0135 |
Ixia Vision Management Appliance с питанием переменного тока; поддерживает работу IFC-CM и Hawkeye. Для эксплуатации управляющего ПО требуется дополнительная лицензия или лицензия отдельного узла IFC-CM (954-4005 - 954-4009) и/или Hawkeye (920-2401 - 920-2406). В комплект входят резервируемые вентиляторы и блоки питания, а также крепление в двухстоечную стойку. Нормативная модель RSA: E39S. |
