Keysight IXIA iLink Aggregator II — агрегатор и сетевой пакетный
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
iLink Aggregator II
Агрегация каналов

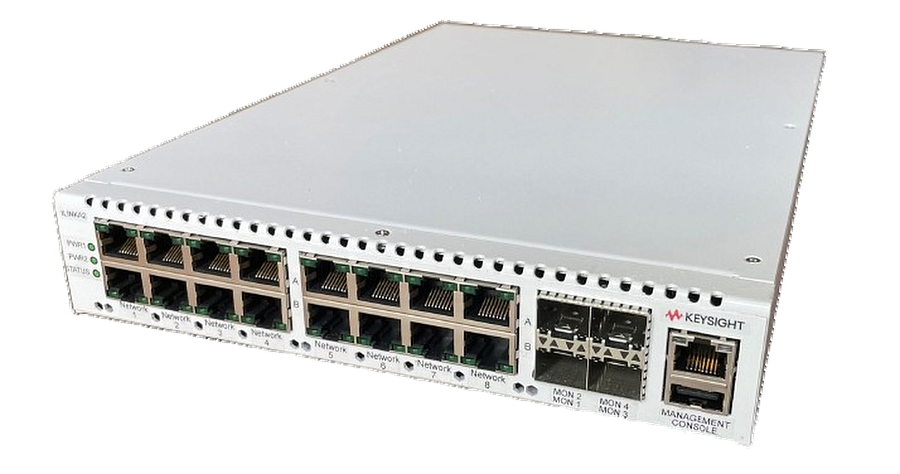

Рисунок 1. iLink Aggregator II
Экономичная агрегация каналов и ответвителей для соединений 10/100/1000 Мбит/с
Агрегаторы iLink компании Keysight представляют собой экономичные решения для ответвления и агрегации трафика с последующей передачей на средства мониторинга сети или кибербезопасности. Выпускаются две модели. Первая, LA2-INLN-T, оснащена 8 встроенными медными ответвителями (по 2 порта на ответвитель) и четырьмя мониторными портами SFP+. Встроенные ответвители этой модели поддерживают отказоустойчивое сквозное соединение fail-to-wire, защищающее прохождение трафика. Вторая модель, LA2-SPAN-T, имеет 16 медных входных портов и четыре мониторных порта SFP+. Она предназначена для приёма трафика от внешних медных ответвителей или портов SPAN.
Медные порты являются трёхскоростными и работают на скоростях 10/100/1000 Мбит/с. Мониторные порты SFP+ с соответствующими трансиверами могут работать на скорости 1 или 10 Гбит/с и поддерживают как медные, так и оптические среды передачи.
Модель LA2-SPAN-T обеспечивает коммутацию и агрегацию Any-to-Any: трафик с нескольких входных портов можно направить на один мониторный порт либо, с помощью репликации, на два, три или четыре мониторных порта. В модели LA2-INLN-T режим Any-to-Any поддерживается только на портах SFP+. Порты ответвителей можно настроить на репликацию и передачу принятого трафика на один или несколько портов SFP+.
Основные преимущества
Экономичный агрегатор ответвителей для объединения трафика от нескольких внутренних или внешних ответвителей и передачи на инструменты
Поддержка низких и средних скоростей, которые часто не поддерживаются высокопроизводительными сетевыми пакетными брокерами
Встроенные ответвители поддерживают отказоустойчивый режим fail-to-wire
Ответвление трафика до 8 медных каналов (по 2 порта на канал)
Агрегация трафика до 16 внешних медных ответвителей или портов SPAN
Установка двух устройств в одном пространстве 19-дюймовой стойки высотой 1U с помощью дополнительного монтажного комплекта
Каскадное соединение двух устройств через мониторные порты для расширения возможностей агрегации
Создание фильтров по MAC-адресу источника или назначения, IP-адресу источника или назначения, IP-протоколу, порту, DSCP, IPv6-адресу источника или назначения, EtherType и VLAN ID
Балансировка нагрузки с динамическим распределением входящего сетевого трафика по нескольким выходным портам
Обрезка пакетов с сохранением только первых 128 байт
Добавление к пакетам тегов VLAN с заголовком 802.1Q (EtherType 8100)
Ключевые возможности
Агрегация и регенерация: объединение нескольких сетевых каналов в один поток или передача копий на несколько инструментов для совместного использования источников данных
Фильтрация: разрешение или блокирование пакетов входящего трафика по заданным критериям фильтра
Балансировка входящего трафика между мониторными портами
Обрезка пакетов: передача инструментам только первых 128 байт каждого пакета
Маркировка VLAN: добавление тега VLAN к входящим пакетам и их передача на мониторные порты
Управление через простой интерфейс командной строки CLI по SSH/IP или через последовательный порт
Аутентификация с помощью RADIUS и TACACS+
Уведомления о событиях по SNMP, SYSLOG или электронной почте
Синхронизация времени журналов по NTP
Производство в США; полное соответствие требованиям TAA
Технические характеристики: Keysight IXIA iLink Aggregator II — агрегатор и сетевой пакетный брокер для медных сетей
Физические характеристики
Параметр |
Значение |
Размеры и масса |
Высота: 1U Размеры: 11,9 Ш x 8,3 Г x 1,6 В дюйма / 30,3 Ш x 21,0 Г x 4 В см Масса: 4,75 фунта / 2,2 кг |
Питание переменного тока |
Два независимых блока питания переменного тока 100-240 В AC, 50-60 Гц (x2), не более 1,3 А Максимальное тепловыделение / потребляемая мощность: не более 60 Вт |
Среднее время наработки на отказ (MTBF)
Модель |
MTBF, часов при 25 °C |
LA2-SPAN-T |
426 832 |
LA2-INLN-T |
426 832 |
Условия эксплуатации
|
Параметр |
Значение |
Температура |
Рабочая: от 0 до 55 °C (от 32 до 131 °F) Хранение: от -30 до 65 °C (от -22 до 149 °F) |
Влажность |
Рабочая: от 5 до 55%, без конденсации |
Электромагнитная совместимость |
FCC Part 15B - Class A ICES-003 - Class A |
Сертификаты безопасности и соответствие |
FCC 47CFR PT 15 SPT B:2017 CENELEC EN 55032:2012 CE RoHS |
Информация для заказа
Keysight iLink Aggregator II
Артикул |
Описание |
|
LA2-SPAN-T |
Соответствующий требованиям TAA агрегатор Keysight iLink Aggregator II SPAN: 16 медных портов SPAN 10/100/1000 и 4 порта SFP+ (трансиверы приобретаются отдельно). В комплект входят два внешних резервируемых блока питания переменного тока с горячей заменой. |
|
LA2-INLN-T |
Соответствующий требованиям TAA агрегатор Keysight iLink Aggregator II: 8 встроенных медных ответвителей 10/100/1000 (по 2 порта на ответвитель) и 4 порта SFP+ (трансиверы приобретаются отдельно). В комплект входят два внешних резервируемых блока питания переменного тока с горячей заменой. |
RK-LA2-2 |
Комплект Keysight для монтажа iLink Aggregator II в стойку 1U; вмещает до двух устройств LA2-SPAN-T или LA2-INLN-T. |
Совместимые трансиверы Keysight
|
Артикул |
Описание |
|
SFP-PLUS-SR-XCVR-T |
Соответствующий требованиям TAA подключаемый оптический трансивер Keysight SFP+ 10GBASE-SR: MMF, 850 нм, дальность до 300 м, разъём LC (948-0048). |
|
SFP-PLUS-LR-XCVR-T |
Соответствующий требованиям TAA подключаемый оптический трансивер Keysight SFP+ 10GBASE-LR: SMF, 1310 нм, дальность до 10 км, разъём LC (948-0057). |
|
SFP-SX-I-XCVR-T |
Соответствующий требованиям TAA трансивер Keysight 1G SX промышленного температурного исполнения (995-0061). |
|
SFP-LX-I-XCVR-T |
Соответствующий требованиям TAA трансивер Keysight 1G LX промышленного температурного исполнения (995-0060). |
SFP-CU3-XCVR-T |
Соответствующий требованиям TAA подключаемый медный трансивер Keysight SFP-T 1GBASE: дальность до 100 м, разъём RJ45 (995-0056). |
