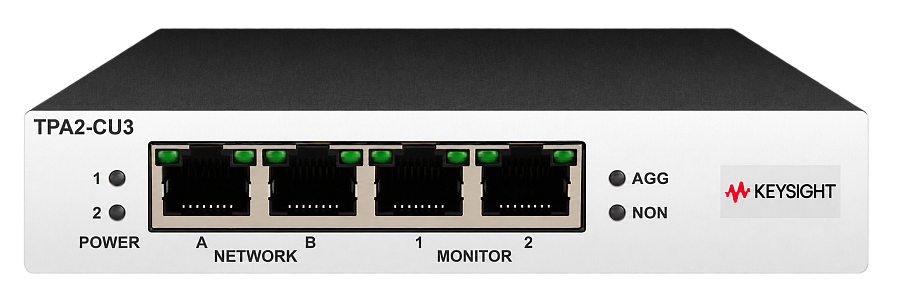

Ixia Copper Tap Port Aggregator TPA2-CU3
Медный агрегирующий сетевой TAP 10/100/1000 Мбит/с
Описание
Ixia Copper Tap Port Aggregator TPA2-CU3, 10/100/1000 Мбит/с — это защищённое устройство агрегации типа plug-and-play для одного сетевого соединения. Эта технология агрегирующего TAP позволяет двум устройствам мониторинга одновременно контролировать полнодуплексное соединение, используя только один порт на каждом устройстве.
Полнодуплексный мониторинг с помощью сетевого TAP обычно требует двух сетевых интерфейсных карт (NIC) — по одной NIC для каждой стороны ответвляемого полнодуплексного соединения. TPA2-CU3 решает проблему, связанную с тем, что многие системы мониторинга имеют только одноканальную NIC, что ограничивает видимость полнодуплексного трафика. Ixia Copper Tap Port Aggregator регенерирует агрегированный поток данных и передаёт все агрегированные данные через два пассивных мониторных порта.
TPA2-CU3 поддерживает переключение режимов и может работать либо в режиме агрегации (Aggregation Mode), либо в режиме без агрегации (Non-Aggregation Mode). В режиме агрегации TPA2-CU3 передаёт копии агрегированного трафика через два мониторных порта, что позволяет подключить основной и резервный инструменты мониторинга. TPA2-CU3 сканирует входящий трафик с сетевых портов по принципу «первым вошёл — первым вышел» (FIFO). Скорость сканирования оптимизирована таким образом, чтобы пакеты не терялись, пока суммарная скорость передачи данных на сетевых портах не превышает пропускную способность мониторного порта 1 Гбит/с.
В режиме без агрегации TPA2-CU3 работает в полудуплексном режиме: Monitor Port A передаёт трафик, полученный на Network Port A, а Monitor Port B передаёт трафик, полученный на Network Port B. В режиме без агрегации TPA2-CU3 работает на полной линейной скорости.
TPA2-CU3 поддерживает Power over Ethernet (PoE) на обоих сетевых портах A и B.
Для дополнительной защиты времени бесперебойной работы TPA2-CU3 оснащён резервированными подключениями питания. При отказе основного источника питания TAP автоматически переключается на резервный источник. Если оба входных источника питания выйдут из строя или будут отключены, TPA2-CU3 продолжит пропускать трафик между своими сетевыми портами.
Основные особенности
Ключевые функции
Технические характеристики: Keysight Ixia TPA2-CU3 Copper Tap Port Aggregator — медный TAP-агрегатор для мониторинга
| 80-0634 — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TPA2-CU3 | |
|---|---|
| МЕХАНИЧЕСКИЕ | • Размеры: 2,7 × 12,72 × 12,72 см (1,07 × 5,0 × 5,0 дюйма) • Масса: 0,34 кг (12 унций) • MTBF: 2 404 750 часов |
| ПОРТЫ | • Сетевые: два (2) сетевых порта 10/100/1000 Мбит/с (RJ45) • Мониторные: два (2) мониторных порта 10/100/1000 Мбит/с (RJ45) |
| ЭКСПЛУАТАЦИЯ | • Рабочая температура: от 0 °C до 40 °C |
| ОКРУЖАЮЩАЯ СРЕДА | • Температура хранения: от −30 °C до 65 °C • Относительная влажность: минимум 5%, максимум 90%, без конденсации, |
| ПИТАНИЕ | • В комплект входят два внешних резервированных сетевых адаптера питания • Вход: 100–240 VAC, 50–60 Гц, максимум 800 мА при 120 VAC • Выход: 5 В, 4 А |
| РАЗЪЁМЫ | • Два (2) 8-контактных разъёма RJ45 (мониторные порты) • Два (2) 8-контактных разъёма RJ45 (сетевые порты) |
| СЕРТИФИКАЦИИ | • CE, RoHS, CAN ICES-3 (A)/NMB-3(A), FCC Class A, EAC, FAC, BSMI, SII, MoED • Собрано в США |
Информация для заказа
TPA2-CU3
Ixia Port Aggregator, встраиваемый, медный, 10/100/1G, с переключаемым режимом агрегации (955-7301).
RK-TPA2-3TAP
Ixia 3-TAP, монтажный кронштейн 1U для стойки, вмещает до трёх TAP TPA2-CU3 (955-8034).
Размеры: 1,725 дюйма В × 10,00 дюйма Ш × 6,25 дюйма Г (44 мм В × 483 мм Ш × 159 мм Г).
Масса устройства: 3 фунта (1,36 кг).
Масса при транспортировке: 6 фунтов (2,72 кг).
RK-TPA2-ADAPT
Стоечный адаптер Ixia RK-TPA2-ADAPT позволяет устанавливать TPA2-CU3 в стоечное крепление RK-ITP2 (955-8033).
Размеры: 1,35 дюйма В × 8,725 дюйма Ш.
