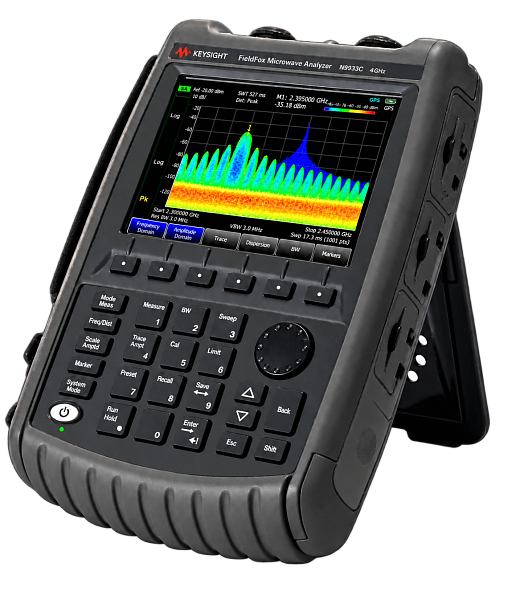

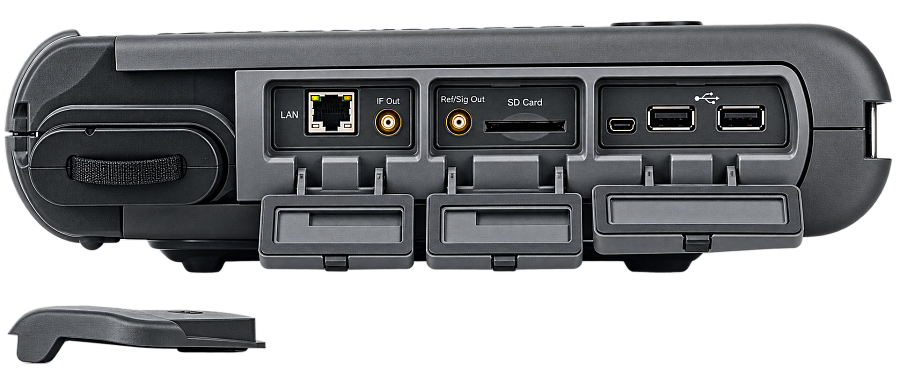

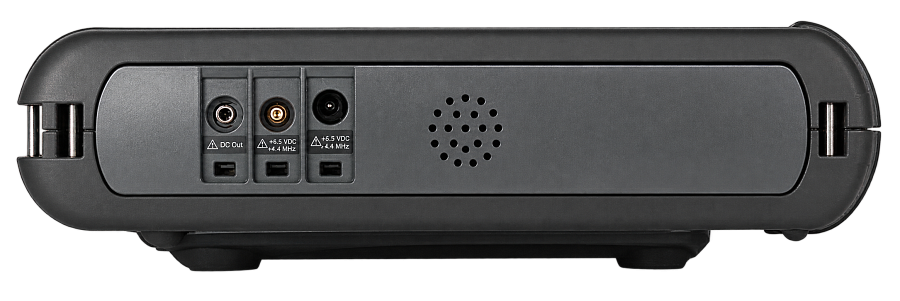

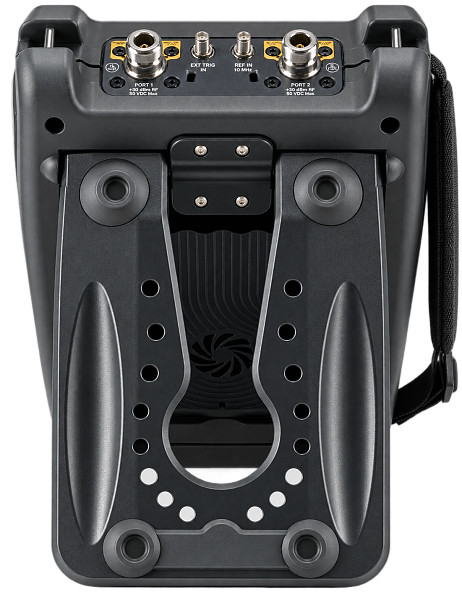

Keysight N9933C FieldFox C Handheld Microwave Spectrum Analyzer 4 GHz

Name: Keysight N9933C FieldFox C Handheld Microwave Spectrum Analyzer 4 GHz — портативный анализатор спектра для полевых RF-измерений
Brand: Keysight Technologies
Availability: PreOrder

Keysight N9933C FieldFox C — портативный анализатор спектра с диапазоном от 3 кГц до 4 ГГц. Поддерживает полосу анализа до 120 МГц, RTSA для захвата кратковременных сигналов, I/Q-анализ, OTA-измерения 5G NR/LTE, GPS/GNSS и точные спектральные измерения без прогрева.

Тип:Портативный программно-конфигурируемый анализатор спектра FieldFox C Частотный диапазон | 3 кГц–4 ГГц

Базовая функция:Анализатор спектра (SA)

Полоса анализа:До 120 МГц

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Тип:Портативный программно-конфигурируемый анализатор спектра FieldFox C Частотный диапазон | 3 кГц–4 ГГц

Базовая функция:Анализатор спектра (SA)

Полоса анализа:До 120 МГц

Модели

Сервис

N9933C FieldFox C-Series — портативный ВЧ-анализатор спектра

3 кГц – 4 ГГц

N9933C

Введение

Портативный ВЧ-анализатор спектра FieldFox C-Series N9933C имеет программно-определяемую конфигурацию и охватывает частотный диапазон от 3 кГц до 4 ГГц. В этом даташите приведены характеристики N9933C в режиме анализатора спектра и для поддерживаемых измерительных возможностей и опций.

Содержание

Определения

Анализатор спектра

I/Q-анализатор (IQA) (опция 351)

Выход ПЧ анализатора спектра

Предусилитель (опция 235)

Анализатор помех и спектрограмма (опция 236)

Сканер каналов (опция 312)

По эфиру (OTA) LTE FDD/TDD (опции 370/371)

По эфиру (OTA) 5G NR (опция 378)

Измерения электромагнитного поля (EMF) (опция 358)

Аналоговая демодуляция AM/FM, настройка и прослушивание (опция 355)

Временное стробирование анализатора спектра (опция 238)

Измерения отражения (RL, VSWR) (опция 320, только для моделей SA)

Анализ передачи с расширенным диапазоном (ERTA) (опция 209)

Встроенный измеритель мощности (опция 310)

Поддержка внешнего USB-датчика мощности (опция 302)

Измерения импульсов (опция 330)

Измерения USB-датчиком мощности в зависимости от частоты (опция 208)

Встроенный приёмник GNSS (GPS+) (опция 307)

Источник регулируемого напряжения смещения постоянного тока (опция 309)

Возможность дистанционного управления (опция 030)

Общая информация

Габаритные размеры FieldFox

В этом даташите приведены гарантированные и типовые характеристики семейства портативных анализаторов FieldFox. Для полного описания анализаторов этот даташит следует использовать совместно с техническими обзорами и руководством по конфигурированию.

Для ряда характеристик и измерительных возможностей, перечисленных в документе, требуются соответствующие опции FieldFox. Сведения об опциях приведены в руководстве по конфигурированию FieldFox.

Определения

спецификация (спец.)

Спецификации включают защитные допуски, учитывающие ожидаемое статистическое распределение характеристик, неопределённости измерений и изменения характеристик вследствие условий окружающей среды. Спецификации являются гарантированными характеристиками. FieldFox должен находиться в пределах межкалибровочного интервала. Для спецификаций на страницах исходного документа 21–67 прогрев не требуется.

Типовое значение (Типовое значение)

Дополнительные сведения о характеристиках изделия, не покрываемые гарантией. Это характеристики сверх спецификаций, которые демонстрируют 80% приборов с доверительной вероятностью 90% в диапазоне температуры 23 ± 5 °C, если не указано иное. Типовые характеристики не включают неопределённость измерений. FieldFox должен находиться в пределах межкалибровочного интервала.

Номинальное значение (Номинальное значение)

Общий описательный термин или конструктивный параметр. Он не проверяется и не покрывается гарантией изделия. FieldFox должен находиться в пределах межкалибровочного интервала.

Анализатор спектра

Характеристики этого раздела относятся к возможностям анализатора спектра, доступным в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

Информацию по опциям см. в руководстве по конфигурированию FieldFox. Для многих возможностей, перечисленных в этом даташите, требуются опции.

Частотные и временные характеристики

Модель	Опция	Диапазон частот¹
N9933C	—	3 кГц – 4 ГГц

Опорная частота, −10…55 °C	Значение
Точность	±0,9 ppm (спец.) + старение ±0,5 ppm (тип.) + старение
Точность при синхронизации по GPS	±0,01 ppm (ном.)
Точность при отключённой GPS-антенне	±0,4 ppm (ном.)²
Скорость старения	±1 ppm/год в течение 20 лет (спец.), не более ±3,5 ppm

Точность индикации частоты (начальная, конечная, центральная частота, маркер)
± (индицируемая частота × точность опорной частоты + центрирование RBW + 0,5 × горизонтальное разрешение)	Горизонтальное разрешение = полоса обзора по частоте / (число точек трассы − 1) Центрирование RBW: 5% × RBW, режим FFT (ном.) 16% × RBW, пошаговый режим (ном.)

¹ Анализатор спектра настраивается до 0 Гц (DC).
² Максимальный ожидаемый дрейф опорной частоты при изменении температуры окружающей среды на ±5 °C относительно температуры, при которой GPS-сигнал был подключён в последний раз.

Счётчик частоты маркера
Точность	±(частота маркера × точность опорной частоты + разрешение счётчика)
Разрешение	0,1; 1; 10 Гц
Полоса обзора по частоте
Диапазон	0 Гц (нулевая полоса обзора), 10 Гц – максимальная частота прибора
Разрешение	1 Гц
Точность	±(2 × центрирование RBW + горизонтальное разрешение), детектор = обычный
Индикация времени развертки	Измеренное время, необходимое для полной развертки от начала до конца, включая перестройку приёмника, сбор данных и обработку трассы.
Обновление трассы	Номинальное значение
Полоса обзора = 20 МГц, RBW/VBW = 3 кГц	9 обновлений/с
Полоса обзора = 100 МГц, RBW/VBW с автоматическим сопряжением	25 обновлений/с
Настройка и передача центральной частоты¹	Номинальное значение
101 точка, нулевая полоса обзора	80 мс
101 точка, полоса обзора 1 МГц	75 мс
101 точка, полоса обзора 100 МГц	75 мс
Время развертки, нулевая полоса обзора	Номинальное значение
Диапазон	1 мкс – 6000 с
Разрешение	100 нс
Индикация	Введённое значение, представляющее диапазон горизонтальной шкалы трассы
Запуск (для нулевой полосы обзора и FFT-разверток)
Тип запуска	Свободный запуск, внешний, по видеосигналу, по ВЧ-пакету, периодический
Полярность запуска	Положительный фронт, отрицательный фронт
Задержка запуска	Диапазон: −150 мс – 10 с; разрешение: 100 нс
Автозапуск	Принудительный периодический захват при отсутствии события запуска; диапазон: 0 (выкл.) – 30 с
Положение запуска (нулевая полоса обзора)	Управляет горизонтальным положением фронта импульса; время развертки используется для увеличения масштаба в области фронта импульса. Диапазон: 0–10, целые значения; 0 — левый край сетки, 10 — правый край сетки.

¹ Во всём полном частотном диапазоне прибора; не зависит от диапазона.

Запуск по ВЧ-пакету	Номинальное значение
Динамический диапазон	40 dB
Полоса пропускания	20 МГц
Рабочий диапазон частот	20 МГц – максимальная частота прибора

Диапазон числа точек развертки (трассы)	Значение
Любая полоса обзора	101, 201, 401, 601, 801, 1001 (по умолчанию 401). Произвольно 2–20 001 через программную клавишу «# точек» или SCPI.

Полоса разрешения (RBW)		Номинальное значение
Диапазон (полоса −3 дБ)
Нулевая полоса обзора	10 Гц – 5 МГц	Последовательность 1, 3, 10
Ненулевая полоса обзора	1 Гц – 5 МГц (>5 МГц)²	1, 1,5, 2, 3, 5, 7,5, 10 для RBW
Ненулевая полоса обзора	1 Гц – 5 МГц (>5 МГц)²	Клавиши шага изменяют RBW в последовательности 1, 3, 10
Избирательность (−60 дБ / −3 дБ)	4:1

Точность полосы пропускания	Диапазон	Номинальное значение
Нулевая полоса обзора	10 Гц – 1 МГц	±5%
	3 МГц	±10%
	5 МГц	±15%
Ненулевая полоса обзора	1 Гц – 100 кГц	±1%
	300 кГц – 1 МГц	±5%
	3 МГц	±10%
	5 МГц	±15%

Полоса видеосигнала (VBW)	Значение
Диапазон	1 Гц – 5 МГц; последовательность 1, 1,5, 2, 3, 5, 7,5, 10

Точность и диапазон амплитуды

Диапазон амплитуды	Средняя мощность CW
Диапазон измерения	DANL … +20 dBm
Диапазон входного аттенюатора	0–40 дБ, шаг 5 дБ

Предусилитель	Номинальное значение
Диапазон частот	Полный диапазон (3 кГц – максимальная частота прибора)
Усиление	+20 дБ, 3 кГц – 4 ГГц

Максимально допустимый входной уровень	Средняя мощность CW	DC
Диапазон частот	+25 dBm, 0,3 Вт	±40 VDC

Диапазон отображения
Логарифмическая шкала	10 делений 0,01–100 дБ/деление, шаг 0,01 дБ
Линейная шкала	10 делений
Единицы шкалы	dBm, dBmV, dBµV, dBmA, dBµA, W, V, A, dBµV/m, dBµA/m, dBG, dBT

Абсолютная точность амплитуды на 50 МГц

Аттенюация 10 dB, входной сигнал −40…−5 dBm, пиковый детектор, предусилитель выключен¹, RBW 300 Гц, все настройки с автоматическим сопряжением. Прогрев не требуется.

Модель	Спецификация, −10…55 °C	Типовое значение, −10…55 °C
N9933C	±0,60 dB	±0,20 dB

Полная абсолютная точность амплитуды при выключенном предусилителе

Аттенюация 10 dB, входной сигнал −15…−5 dBm, пиковый детектор, RBW 300 Гц, все настройки с автоматическим сопряжением; включает неопределённость частотной характеристики. Прогрев не требуется.

Модель	Частота	Спецификация, −10…55 °C	Типовое значение, −10…55 °C
N9933C предусилитель выключен	3 кГц – 100 кГц	±1,00	±0,20
	≥100 кГц – 15 МГц	±0,80	±0,15
	≥15 – 500 МГц	±0,80	±0,15
	≥500 МГц – 4 ГГц	±1,00	±0,15

Полная абсолютная точность амплитуды при включённом предусилителе (требуется опция 235)

Аттенюация 20 dB, входной сигнал −25…−15 dBm, пиковый детектор, RBW 300 Гц, все настройки с автоматическим сопряжением; включает неопределённость частотной характеристики. Прогрев не требуется.

Модель	Частота	Спецификация, −10…55 °C	Типовое значение, −10…55 °C
N9933C предусилитель включён	3 кГц – 100 кГц	±1,20	±0,25
	≥100 кГц – 15 МГц	±0,80	±0,25
	≥15 – 500 МГц	±0,80	±0,15
	≥500 МГц – 4 ГГц	±1,00	±0,15

¹ Значения спец. и тип. при включённом предусилителе идентичны значениям при выключенном предусилителе, но уровни входного сигнала составляют −40…−20 dBm.

Неопределённость переключения полосы разрешения	Номинальное значение
RBW	0,0 дБ
Для сигналов не на центральной частоте	0,7 дБ пик-пик

КСВН ВЧ-входа	Номинальное значение
1 МГц – 2,7 ГГц	1,9 : 1
> 2,7 ГГц – 4 ГГц	1,8 : 1

Опорный уровень
Диапазон	−210…+90 dBm
Трассы
Детекторы	Обычный, положительный пиковый, отрицательный пиковый, выборка, среднее (RMS)
Состояния	Очистка/запись, удержание максимума, удержание минимума, усреднение, просмотр, скрыть; число усреднений: 1–10 001
Количество	4; все четыре могут быть активны одновременно и находиться в разных состояниях
Маркеры
Количество маркеров	6
Тип	Обычный, дельта, таблица маркеров
Функции маркера	Шум, мощность в полосе, частотомер
Звуковой сигнал	Громкость и тон изменяются в зависимости от уровня сигнала
Таблица маркеров	Отображение 6 маркеров
Маркер →	Пик, следующий пик, пик слева, пик справа, центральная частота, опорный уровень, минимум; настройка частоты для AM/FM Tune and Listen
Свойства маркера	Критерии пика: отклонение пика, порог пика; фиксированная опорная точка дельта-маркера: выкл./вкл.; фиксированный ноль времени: выкл./вкл.

Характеристики динамического диапазона

Отображаемый средний уровень шума (DANL), dBm: вход терминирован, RMS-детектирование, логарифмическое усреднение, входное ослабление 0 dB, опорный уровень −20 dBm, нормировано к RBW 1 Гц, измерение при ненулевой полосе обзора по частоте.

Частота	Спецификация, предусилитель выключен	Типовое значение, предусилитель выключен	Спецификация, предусилитель включён	Типовое значение, предусилитель включён
3 кГц – 100 кГц	−121	−134	−142	−156
≥100 кГц – 1 МГц	−121	−134	−148	−157
≥1 – 15 МГц	−134	−141	−157	−162
≥15 МГц – 2,6 ГГц	−139	−148	−158	−165
≥2,6 – 4 ГГц	−140	−147	−157	−163

Остаточные отклики (dBm)	Номинальное значение
Вход терминирован, предусилитель выключен, ослабление 0 dB
9 кГц – 10 МГц	−93
≥ 10 МГц – 4 ГГц¹	−105

Отклики, связанные со входом (dBc)	Номинальное значение
Сигнал −30 dBm на входе смесителя (кроме частот, перечисленных ниже)	−85

Настроенная частота (f)	Частота возбуждения	Частота паразитного отклика	Номинальное значение
f	f + 2 × 3,56625 ГГц, f + 3,56625 ГГц/2	f	−80
f ≥ 2,6 ГГц – 4 ГГц	f + 2 × 9,3375 ГГц, f + 9,3375 ГГц/2	f	−80
fOffset = отстройка частоты возбуждения от настроенной частоты (f)
f	f + fOffset	f − n × fOffset, (n=1,2,3,…)	−75
f	f + fOffset	f − 2 × (5,625 МГц ± fOffset)	−70
f ≥ 2,6 ГГц – 4 ГГц	f + fOffset	f − n × fOffset, (n=1,2,3,…)	−75
f ≥ 2,6 ГГц – 4 ГГц	f + fOffset	f − 2 × (5,625 МГц ± fOffset)	−70

Другие паразитные отклики, dBc	Номинальное значение
Паразитные составляющие, связанные с гетеродином, 3 кГц – 4 ГГц	−75
Боковая полоса	−80
Боковая составляющая при зарядке аккумулятора	−70

fOffset — отстройка частоты возбуждения относительно настроенной частоты f.
¹ Исключение: 3,3114375 ГГц при −98 dBm.

Точка компрессии усиления на 1 dB (P1dB), dBm	Частота	Номинальное значение
N9933C	10–100 МГц	0
	≥100–500 МГц	+2
	≥500 МГц – 4 ГГц	+4

Искажения второй гармоники, сигнал −30 dBm на входе смесителя	Частота	Точка пересечения второй гармоники (SHI), dBm	Искажения, dBc
N9933C	10–50 МГц	+45	−75
	≥50 МГц – 1,3 ГГц	+50	−80
	≥1,3–3,75 ГГц	+30	−60
	≥3,75–4 ГГц	+50	−80

Интермодуляционные искажения третьего порядка (TOI), два сигнала −15 dBm с разносом 100 кГц	Частота	Типовое значение, dBm
N9933C	50–500 МГц	+6,5 (+8 при комнатной температуре)
	≥500 МГц – 2,6 ГГц	+10
	≥2,6–4 ГГц	+8,5

Динамический диапазон без паразитных составляющих при 2,4 ГГц, 2/3 × (TOI − DANL): >104 dB (ном.).

¹ P1dB проверяется двумя тональными сигналами: первый тон −30 dBm на входе смесителя, второй тон — с разносом 40 МГц относительно первого тона на входе смесителя. Мощность второго тона увеличивается до достижения компрессии 1 dB. Входное ослабление 0 dB, полоса обзора 5 кГц, RBW 30 Гц.

Динамический диапазон, ограниченный искажениями и шумом (RBW 10 Гц), номинальное значение

Динамический диапазон, ограниченный искажениями и шумом при RBW 10 Гц

Динамический диапазон, ограниченный искажениями и шумом (RBW 10 Гц), номинальное значение

Фазовый шум SSB на центральной частоте 1 ГГц

Фазовый шум (dBc/Гц)

Отстройка	Спецификация (−10…55 °C)	Типовое значение (−10…55 °C)
10 кГц	−107	−112
30 кГц	−109	−113
100 кГц	−105	−110
1 МГц	−119	−124
3 МГц¹	−123	−129
5 МГц	−124	−129

Фазовый шум при различных центральных частотах (номинальное значение)

¹ Измерено при 2,99 МГц.

Динамический диапазон в зависимости от отстройки частоты и RBW (номинальное значение)¹

Динамический диапазон в зависимости от отстройки частоты и RBW (номинальное значение)

¹ Для RBW 1 МГц наблюдаемая боковая полоса может ухудшить динамический диапазон до −68 dBc.

Режим основной полосы

Характеристики, приведённые в этом разделе, относятся к сигнальному тракту «Основная полоса» анализатора спектра/сигналов. Если частота входного сигнала ниже 6,5 МГц, переключитесь в режим «Основная полоса», чтобы оптимизировать характеристики анализатора. Предусилитель не применяется к сигнальному тракту основной полосы.

Диапазон частот основной полосы	Спецификация
N9933C	3 кГц – 6,5 МГц
Полоса обзора для основной полосы	Спецификация
Диапазон	0 Гц (нулевая полоса обзора), 10 Гц – максимальная частота основной полосы (6,5 МГц)
Полоса разрешения (RBW) для основной полосы
Диапазон (−3 dB)	Номинальное значение
Нулевая полоса обзора	10 Гц – 5 МГц; последовательность 1, 3, 10
Ненулевая полоса обзора	1 Гц – 5 МГц; последовательность 1, 1,5, 2, 3, 5, 7,5, 10 для RBW
Диапазон амплитуды для основной полосы
Диапазон измерений	от DANL до +20 dBm
Диапазон входного аттенюатора	0–40 dB с шагом 5 dB
Максимально допустимый входной уровень для основной полосы
Средняя мощность CW	DC
+25 dBm, 0,3 Вт	±40 VDC

Полная абсолютная точность амплитуды для основной полосы (dB)

Аттенюация 10 dB, входной сигнал −12 dBm, пиковый детектор, предусилитель выключен, RBW 30 Гц, все настройки с автоматической связью; включает неопределённости частотной характеристики. Прогрев не требуется.

Модель	Диапазон частот	Номинальное значение
N9933C	3 кГц – 100 кГц	±1
	≥100 кГц – 500 кГц	±0,6
	≥500 кГц – 6,5 МГц	±0,9

КСВН входа для основной полосы

Диапазон частот	Номинальное значение
20 кГц – 6,5 МГц	1,6:1

Отображаемый средний уровень шума (DANL) для основной полосы (dBm)

Вход нагружен, детектирование RMS, логарифмическое усреднение, входное ослабление 0 dB, опорный уровень −20 dBm, нормировано к RBW 1 Гц, измерение при ненулевой полосе обзора.

Диапазон частот	Типовое значение (−10…55 °C)
3 кГц – 20 кГц	−150
≥20 кГц – 100 кГц	−160
≥100 кГц – 2 МГц	−160
≥2 МГц – 6,5 МГц	−161

Точка компрессии усиления на 1 dB (P1dB) для основной полосы (dBm)

Диапазон частот	Номинальное значение
25 кГц – 5 МГц	−6,5
≥5 МГц – 6,5 МГц	−7

Искажения второй гармоники для основной полосы

Сигнал −30 dBm на входе смесителя.

Диапазон частот	SHI (dBm)	Искажения (dBc)
3 кГц – 1 МГц	+35	−65
>1 МГц – 3,25 МГц	+30	−60

Интермодуляционные искажения третьего порядка (TOI) для основной полосы (dBc)

Два тона −28 dBm на входе смесителя, разнесённые на 100 кГц, входное ослабление 0 dB.

Модель	Диапазон частот	TOI, номинальное значение
N9933C	275 кГц – 6,5 МГц	−76

Остаточные отклики для основной полосы (dBm)

Вход нагружен, предусилитель выключен, ослабление 0 dB.

Модель	Диапазон частот	Номинальное значение
N9933C	3 кГц – 6,5 МГц	−130

Фазовый шум для основной полосы (dBc/Гц), SSB при центральной частоте 5 МГц

Отстройка	Номинальное значение
10 кГц	−130
30 кГц	−133
100 кГц	−135
≥400 кГц	−136

Следящий генератор или независимый источник

Характеристики, приведённые в этом разделе, относятся к возможностям следящего генератора и независимого источника в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

Сведения об опциях см. в руководстве по конфигурации FieldFox. Для многих возможностей, перечисленных в этом даташите, требуются опции.

Примечание.

Традиционные следящие генераторы отслеживают только частоту приёмника. В анализаторах FieldFox частоту следящего генератора можно настроить либо на отслеживание частоты приёмника, либо на работу в качестве независимого CW-источника.

Модель	Опции	Диапазон частот следящего генератора или независимого источника
N9933C	220	3 кГц – 4 ГГц

Шаг мощности	Мощность задаётся с шагом 1 dB во всём диапазоне мощности
Режим	Непрерывная волна (CW), связанный CW, слежение (частотная развертка)
Операции	Нормализация, смещение частоты, инверсия спектра

Следящий генератор или независимый источник — выходные характеристики

Параметр	Модель / частота	Значение
Максимальная выходная мощность	N9933C; 300 кГц – 4 ГГц	+10 dBm (тип.)
Точность уровня мощности¹	N9933C; порт 1 при −20 dBm; 300 кГц – 4 ГГц	±0,5 dB (ном.)

Динамический диапазон (dB)

Модель	Диапазон частот	Типовое значение (−10…55 °C), предусилитель выключен	Номинальное значение, предусилитель включён
N9933C	300 кГц – 2 МГц	89	107
	≥2 МГц – 2,6 ГГц	99	115
	≥2,6 – 4 ГГц	98	113

Анализатор спектра реального времени (RTSA) (опция 350)

Характеристики, приведённые в этом разделе, относятся к возможностям анализатора спектра реального времени в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

Модель	Опции	Диапазон частот анализа в реальном времени¹
N9933C	350	3 кГц – 4 ГГц

Анализ в реальном времени

Параметр	10 МГц (стандартно)	40 МГц (опция B04)	120 МГц (опция B10)²
Измерения	Спектр плотности, спектрограмма, спектр в реальном времени	Спектр плотности, спектрограмма, спектр в реальном времени	Спектр плотности, спектрограмма, спектр в реальном времени
Максимальная полоса анализа в реальном времени	10 МГц	40 МГц	120 МГц
Полоса разрешения (зависит от полосы обзора; 20 ≤ Span/RBW ≤ 280)	1 Гц – 500 кГц	1 Гц – 2 МГц	1 Гц – 5 МГц
Минимальная длительность сигнала с вероятностью перехвата (POI) 100% при полной точности амплитуды	9,13 мкс	6,13 мкс	5,52 мкс
Минимальный обнаруживаемый сигнал³	11 нс	11 нс	47 нс
Мин. время сбора (спектр плотности)	20 мс	20 мс	20 мс
Мин. время сбора (спектрограмма)	500 мкс/дел.	500 мкс/дел.	500 мкс/дел.
Макс. время сбора (спектр плотности)	540 мс	337 мс	336 мс
Макс. время сбора (спектрограмма)	10 с/дел.	10 с/дел.	10 с/дел.
Динамический диапазон без паразитных составляющих	69 dB	65 dB	62 dB
Неравномерность ПЧ	0,1 dB (тип.)	0,1 dB (тип.)	0,1 dB (тип.)
Скорость FFT	190 000 FFT/с	190 000 FFT/с	190 000 FFT/с
Количество точек отображения	821	821	821

¹ Характеристики заданы для частот выше 1 МГц. Работа возможна до 3 кГц. ² Минимальная обнаруживаемая длительность импульса — это наименьшая длительность импульса импульсного CW-сигнала, при которой отображаемая пиковая амплитуда не более чем на 60 dB ниже пиковой амплитуды CW-сигнала того же уровня мощности для заданной полосы обзора и автоматически связанной RBW.

RTSA (опция 350)

Трассы
Количество трасс	4; все четыре могут быть активны одновременно и находиться в разных состояниях
Детекторы	Обычный, положительный пиковый, отрицательный пиковый, выборка, среднее (RMS)
Состояния	Очистка/запись, удержание максимума, удержание минимума, среднее, просмотр, пусто
Маркеры
Количество маркеров	6
Тип	Обычный, дельта, пик
Маркер →	Пик, следующий пик, центральная частота, опорный уровень
Запуск
Тип запуска	Свободный запуск, внешний, видео, ВЧ-пакет, периодический

I/Q-анализатор (IQA) (опция 351)

Характеристики, приведённые в этом разделе, относятся к возможностям I/Q-анализатора в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

Серия	Модель	Диапазон частот I/Q-анализатора¹
N993xC	N9933C	1 МГц – 4 ГГц

Измерения

Измерение	Описание
Спектр (частотная область)	Амплитудный спектр
Форма сигнала (временная область)	Огибающая ВЧ-сигнала
Форма сигнала I/Q	Два одновременных окна сверху и снизу: I во времени и Q во времени
Дисплей (несколько областей), задаётся пользователем	Настройка и отображение до 4 одновременных измерений в нескольких областях в любой комбинации: Частотная область: амплитудный спектр Временная область: огибающая ВЧ-сигнала, Q относительно I (полярная диаграмма), фаза во времени, развёрнутая фаза во времени, I во времени, Q во времени Сводная таблица времени с параметрами захвата I/Q: время захвата I/Q, начало/конец формы сигнала, время FFT спектра

¹ Характеристики заданы для частот выше 1 МГц. Работа возможна до 3 кГц.

Параметры измерения
Параметры захвата I/Q	Время захвата, частота дискретизации, период дискретизации, отсчёты захвата
Потоковая передача I/Q (требуется опция 353)	Непрерывная потоковая передача I/Q-данных до 1,25 Мвыб/с (или максимальная полоса 1 МГц) через Ethernet в форматах VITA49A или Decodio

Варианты полосы	10 МГц (стандартная)	40 МГц (опция B04)	120 МГц (опция B10)¹
Полоса частот	10 Гц – 10 МГц	10 Гц – 40 МГц	10 Гц – 120 МГц
Частотные характеристики ПЧ
Варианты полосы	10 МГц (стандартная) Типовое значение (−10…55 °C)	40 МГц (опция B04) Типовое значение (−10…55 °C)	120 МГц (опция B10)¹ Типовое значение (−10…55 °C)
Неравномерность АЧХ ПЧ — амплитуда	±0,06 дБ	±0,07 дБ	±0,18 дБ
Отклонение фазы от линейности²	0,39° пик-пик 0,14° rms	1,3° пик-пик 0,6° rms	7,6° пик-пик 3° rms
Неравномерность групповой задержки (пик-пик)¹	1,19 нс	0,9 нс	2 нс

Точность EVM

Центральная частота / сигнал	10 МГц	40 МГц	120 МГц
1 ГГц — 5G NR 64 QAM	—	—	1,00%
1 ГГц — LTE-A FDD TM3.1, 10 МГц	0,50%	0,50%	0,50%
1 ГГц — LTE-A FDD TM3.1, 20 МГц	—	0,50%	0,50%
1 ГГц — WCDMA TM4, 5 МГц	0,60%	0,60%	0,60%
2,1 ГГц — LTE-A FDD TM3.1, 10 МГц	0,60%	0,60%	0,60%
2,1 ГГц — LTE-A FDD TM3.1, 20 МГц	—	0,65%	0,65%
2,1 ГГц — WCDMA TM4, 5 МГц	0,84%	0,84%	0,84%
3,5 ГГц — 5G NR 64 QAM	—	—	1,00%
3,5 ГГц — LTE-A FDD TM3.1, 20 МГц	—	0,95%	0,95%

Сбор данных	Значение
Общий объём памяти захвата	1024 МБ
Длина одного захвата I/Q	8 байт/отсчёт
Максимальная длина захвата I/Q	128 MSa
Частота дискретизации, пары I/Q	1,25 × Полоса обзора
Разрешение АЦП	14 бит

² Не гарантируется ниже 50 МГц. ³ Применяется при выключенной быстрой эквализации канала (по умолчанию).

Характеристики динамического диапазона (широкополосный тракт)

Полоса обзора	Максимальное время захвата I/Q
120 МГц	0,89 с
100 МГц	1 с
40 МГц	2,6 с
10 МГц	10,7 с
1 МГц	107 с
100 кГц	1073 с
10 кГц	10 737 с

Отображаемый средний уровень шума (DANL), dBm: вход согласован, RMS-детектирование, логарифмическое усреднение, входное ослабление 0 dB, опорный уровень −20 dBm, нормировано к RBW 1 Гц; измерение при ненулевом частотном диапазоне.

Частота	Предусилитель выключен, типовое значение (−10…55 °C)	Предусилитель включён, типовое значение (−10…55 °C)
3 кГц – 1 МГц	−133	−157
≥1 – 120 МГц	−148	−166
≥120 МГц – 2,6 ГГц	−151	−166
≥2,6 – 4 ГГц	−150	−165

Отклики, связанные с входным сигналом (dBc)			Номинальное значение
Сигнал −30 dBm на входе смесителя (кроме частот, перечисленных ниже)			−80
Настроенная частота (f)	Частота возбуждения	Частота паразитного отклика	Номинальное значение
f ≥ 3 кГц – 2,6 ГГц	f + 2 × 3,375 ГГц, f + 3,375 ГГц/2	f	−75
f ≥ 2,6 ГГц – 4 ГГц	f + 2 × 10,125 ГГц, f + 10,125 ГГц/2	f	−75
f	f + fOffset	f − fOffset	−70
	f + fOffset	f − 2 × (37,5 МГц − fOffset)	−65
	f + fOffset	f + 2 × (112,5 МГц + fOffset)	−60
	f + fOffset, (fOffset > 0)	f − 6 × (37,5 МГц − fOffset)	−75
	f + fOffset, (fOffset > 0)	f − 6 × (112,5 МГц + fOffset)	−75
f > 2,6 ГГц – 4 ГГц	f + fOffset	f − fOffset	−70
	f + fOffset	f + 2 × (37,5 МГц − fOffset)	−65
	f + fOffset	f − 2 × (112,5 МГц + fOffset)	−65
	f + fOffset, (fOffset > 0)	f + 6 × (37,5 МГц − fOffset)	−75
	f + fOffset, (fOffset > 0)	f + 6 × (112,5 МГц + fOffset)	−75

Динамический диапазон без паразитных составляющих при 2,4 ГГц, 2/3 × (TOI − DANL)

>105 dB (ном.)

Интермодуляционные искажения третьего порядка (TOI), два сигнала −20 dBm, разнос 100 кГц	Частота	Типовое значение, dBm
N9933C	50–500 МГц	+7,0
	≥500 МГц – 2,6 ГГц	+8,0
	≥2,6–4 ГГц	+6,5

Трассы
Число окон и компоновка	1, 2 (сверху и снизу), 3 (одно сверху, два снизу) или 4 (четырёхоконный дисплей)
Число трасс	4; все четыре трассы могут быть активны одновременно во всех окнах
Состояния	Очистка/запись, удержание максимума, удержание минимума, среднее, просмотр, скрыть
Маркеры
Число маркеров	6 обычных + дельта-пары
Тип	Обычный, дельта, пиковый, таблица маркеров (до 6 маркеров)
Связать маркеры	Вкл./выкл. (связь маркеров между трассами в разных окнах)
Маркер →	Пик, следующий пик, центральная частота, опорный уровень
Триггер
Тип триггера	Свободный запуск, внешний, видео, ВЧ-пакет
Фронт триггера	Положительный фронт, отрицательный фронт
Задержка триггера	Диапазон: −150 мс – 500 мс Разрешение: 100 нс
Автоматический триггер	Принудительный периодический захват при отсутствии события триггера Диапазон: 0 (выкл.) – 30 с
Хранение данных
Типы данных	Трасса, трасса+состояние, изображение (PNG)
Типы файлов данных захвата I/Q	CSV, текст (TXT), SDF (совместим с ПО 89600 VSA), Matlab (MAT)
Форматы данных I/Q через SCPI	Необработанная двоичная запись чередующихся данных I/Q, REAL32 (по умолчанию ASCII)

Коэффициент шума (NF) (опция 356)

Характеристики этого раздела относятся к возможностям измерения коэффициента шума в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

Информацию по опциям см. в руководстве по конфигурированию FieldFox. Для многих возможностей, перечисленных в этом даташите, требуются опции. Для спецификаций прибора прогрев не требуется.

Серия	Модель	Диапазон анализа коэффициента шума
N993xC	N9933C	10 МГц – 4 ГГц

Измерение	Описание
Коэффициент шума	Коэффициент шума, F dB
Коэффициент шума	Коэффициент шума как отношение (F)
Усиление	Усиление G, dB
Шумовая температура	Шумовая температура, K
Y-фактор	Y-фактор, Y dB

Параметры настройки			Дополнительная информация
Источник шума			Загрузка значения (значений) ENR
Тип DUT	Усилитель, понижающий преобразователь, повышающий преобразователь, многоступенчатый преобразователь		Встроенный мастер графического интерфейса помогает настроить измерение DUT
Интегрирование	Режим	Авто	Автоматическое интегрирование оптимизирует усиление для исключения компрессии и время измерения для достижения заданного уровня джиттера
		Фиксированный	Фиксированное интегрирование: время на точку, в течение которого усредняется измерение, фиксировано
	Целевой джиттер		Задаёт целевую характеристику джиттера измерения
	Максимальное время на точку		Позволяет пользователю выбирать компромисс между джиттером и временем измерения
	Предупреждение о джиттере		Вкл.: на данных трассы отображаются кружки, если целевой уровень джиттера превышен
			Выкл. (по умолчанию): индикаторы-кружки на трассе отключены
Компенсация потерь	До DUT, после DUT		Настраивается пользователем; компенсирует потери (дБ) до и после DUT
Полоса измерения (номинальная)
Диапазон	5 МГц (по умолчанию), 2 МГц, 1 МГц, 300 кГц

Опорный генератор частоты			См. характеристики анализатора спектра
Калькулятор неопределённости коэффициента шума			Дополнительная информация
			Встроенный
			На основе данных измерения
DUT	Режим	Точечный	Применяет единичные значения по всему диапазону частот: вход \|Γ\| и выход \|Γ\| Стиль задания Γ: максимум, 95-й процентиль, 80-й процентиль, медиана, среднее, фиксированный Распределение Γ: Рэлея, фиксированное, равномерное в круге
		Таблица	Применяет таблицу значений по частоте: вход \|Γ\| и выход \|Γ\| Стиль задания Γ: максимум, 95-й процентиль, 80-й процентиль, медиана, среднее, фиксированный Распределение Γ: Рэлея, фиксированное, равномерное в круге
Предусилитель	Режим	Точечный	Применяет единичные значения по всему диапазону частот: вход \|Γ\| и выход \|Γ\| Стиль задания Γ: максимум, 95-й процентиль, 80-й процентиль, медиана, среднее, фиксированный Распределение Γ: Рэлея, фиксированное, равномерное в круге
		Таблица	Применяет таблицу значений по частоте: вход \|Γ\| и выход \|Γ\| Стиль задания Γ: максимум, 95-й процентиль, 80-й процентиль, медиана, среднее, фиксированный Распределение Γ: Рэлея, фиксированное, равномерное в круге
Калькулятор неопределённости коэффициента шума			Дополнительная информация
			Встроенный
			На основе данных измерения
Источник шума	Режим ENR	Точечный	Применяет единичные значения по всему диапазону частот: ENR (дБ), неопределённость ENR (дБ), Вкл. \|Γ\|, Выкл. \|Γ\|, доверительная вероятность неопределённости ENR (SD) Стиль задания Γ: максимум, 95-й процентиль, 80-й процентиль, медиана, среднее, фиксированный Распределение Γ: Рэлея, фиксированное, равномерное в круге
		Таблица	Применяет таблицу значений по частоте: ENR (дБ), неопределённость ENR (дБ), Вкл. \|Γ\|, Выкл. \|Γ\|, доверительная вероятность неопределённости ENR (SD) Стиль задания Γ: максимум, 95-й процентиль, 80-й процентиль, медиана, среднее, фиксированный Распределение Γ: Рэлея, фиксированное, равномерное в круге
		Smart (авто)	Только для интеллектуальных USB-источников шума U183x (SNS). При подключении USB SNS FieldFox автоматически загружает из SNS таблицу ENR и применяет таблицу значений по частоте: ENR (дБ), неопределённость ENR (дБ), Вкл. \|Γ\|, Выкл. \|Γ\|, доверительная вероятность неопределённости ENR (SD) Стиль задания Γ: максимум, 95-й процентиль, 80-й процентиль, медиана, среднее, фиксированный Распределение Γ: Рэлея, фиксированное, равномерное в круге
Вклады в неопределённость	Джиттер		Случайные независимые события (флуктуации) в пределах полосы, возникающие во время измерения шума
	ENR		Коэффициент избыточного шума горячего источника шума, подключённого к DUT во время измерения
	Рассогласование		Ошибки, возникающие из-за отражений вследствие различия импедансов компонентов

Охват неопределённости	Пользовательская настройка: 1σ (80%), 2σ (95%, по умолчанию), 3σ (99,5%).
Полосы неопределённости	Отображение вертикальных полос рассчитанной неопределённости поверх данных трассы.
Компенсация потерь — До DUT	Одно пользовательское значение, компенсирующее вставные потери (dB) перед DUT.
Компенсация потерь — После DUT	Одно пользовательское значение, компенсирующее потери (dB) после DUT.
Согласование прибора	Значения VSWR предварительно загружены и автоматически применяются для прибора и предусилителей U7227A/C/F или U7228A/C/F.
Калибровка приёмника	Использует источник шума для калибровки полосы усиления приёмника FieldFox.
Пользовательская калибровка с внешним U7227A/C/F или U7228A/C/F Предусилитель	Опциональная калибровка выполняет измерение горячий/холодный с внешним предусилителем и применяет Калибровка приёмника и Пользовательская калибровка.

Коэффициент шума системы

Частота	Внутренний предусилитель включён	Внутренний предусилитель включён + U7227/8A	Внутренний предусилитель включён + U7227/8C
10–15 МГц	16,5 dB	6,7 dB	—
≥15–100 МГц	12,5 dB	6,0 dB	—
≥100 МГц – 2,6 ГГц	12,5 dB	5,4 dB	6,4 dB
≥2,6–4 ГГц	13,5 dB	5,4 dB	6,5 dB

Частота	Внутренний предусилитель включён	Внутренний предусилитель включён + U7227/8F²
≥2,1–2,6 ГГц	12,5 dB	10,1 dB
≥2,6–4 ГГц	13,5 dB	10,2 dB

Характеристики внешних предусилителей

Параметр	U7227/8A	U7227/8C	U7227/8F
Частота	10 МГц – 4 ГГц	100 МГц – 26,5 ГГц	2–50 ГГц
Коэффициент шума	10–100 МГц: 100 МГц–4 ГГц:	100 МГц–4 ГГц: 4–6 ГГц: 6–18 ГГц: 18–26,5 ГГц:	2–4 ГГц: 4–40 ГГц: 40–44 ГГц: 44–50 ГГц:
Усиление	10–100 МГц: >16 dB 100 МГц–4 ГГц: >0,5F³ +17 dB	>16,1 +0,26F dB	>16,5 +0,23F dB
ВЧ-разъём	3,5 мм (m)	3,5 мм (m)	2,4 мм (m)

Источники шума

Модель	Диапазон частот	ENR
346A	10 МГц – 18 ГГц	5–7 dB
346B	10 МГц – 18 ГГц	14–16 dB
U1832A	10 МГц – 18 ГГц	4,5–6,5 dB
U1833A	10 МГц – 18 ГГц	14–16 dB

¹ Коэффициент шума (NF) = DANL − (−173,98 − 2,51) dB. Номинальный расчёт основан на спецификации DANL анализатора спектра: вход согласован, детектирование RMS, логарифмическое усреднение, 0 dB входное ослабление, Опорный уровень −20 dBm, нормировано к RBW 1 Гц. NF = D − (K − L), где D — DANL, K = kTB = −173,98 dBm в полосе 1 Гц при 290 K, L = 2,51 dB — влияние логарифмическое усреднение. ² Максимальная частота U7227/8F — 50 ГГц; с N9933C используется до максимальной частоты 4 ГГц. ³ F — частота в ГГц.

Настройка источника шума		Дополнительная информация
Режим ENR	Точечный	Одно значение ENR, не зависящее от частоты (по умолчанию: 15 дБ)
	Таблица	Применяет таблицу значений ENR по частоте; создание, сохранение, вызов и редактирование таблиц ENR Тип файла: .ENR
	Smart (авто)	Только для U183x USB SNS. При подключении USB SNS FieldFox обновляет значение T_cold в начале каждой развертки и автоматически загружает ENR-файл из USB SNS
T_cold	Авто (по умолчанию) или ручной	Шумовая температура холодного источника шума, подключённого к DUT во время измерения
Тип разъёма	SMB (m)	Смещение постоянного тока требует аксессуар N9910X-713 BNC–SMB; только для источников шума 346
	USB 3.0 (Type C)	Только для U183x USB SNS
Уровень управляющего напряжения	28 ± 1 В	Только для источников шума 346; для U183x USB SNS не требуется
Рабочая температура	0–55 °C
Развертка
Число точек	11 (по умолчанию), 21, 51, 101, 201, 401, 601, 801, 1001
Режим развертки	Непрерывный или одиночный
Доступные профили DUT (встроенный мастер графического интерфейса помогает настроить измерение DUT)
Усилитель	Любое устройство без преобразования частоты
Понижающий преобразователь	Частотный контекст можно задать как RF или IF; боковая полоса: LSB, USB, DSB
Повышающий преобразователь	Частотный контекст можно задать как RF или IF; боковая полоса: LSB, USB, DSB
Многоступенчатый преобразователь	Частотный контекст можно задать как RF или IF
Форматы отображения
Число трасс	Две доступные трассы
Форматы отображения	Одна трасса Две трассы с наложением (обе трассы на одной координатной сетке) Две трассы раздельно (каждая трасса на отдельной верхней и нижней координатной сетке)
Отображаемые данные	Данные, память, данные и память
Память трассы	Одна трасса памяти на каждую трассу данных, всего 2 трассы памяти
Предельные линии	Верхняя и нижняя для каждой трассы
Маркеры
Число маркеров	6
Тип	Обычный, дельта, таблица маркеров
Таблица маркеров	Отображение 6 маркеров
Маркер →	Пик, следующий пик, пик слева, пик справа, центральная частота, опорный уровень, минимум, цель
Хранение данных
Типы данных	Трасса, трасса+состояние, изображение (PNG), CSV

Выход ПЧ анализатора спектра

Характеристики разделов «Выход ПЧ анализатора спектра», «Предусилитель», «Анализатор помех и спектрограмма», «Сканер каналов» и ПО 89600 VSA относятся к ВЧ-анализатору спектра N9933C. Для многих возможностей требуются опции.

Развертка	Значение
Число точек	11 (по умолчанию), 21, 51, 101, 201, 401, 601, 801, 1001
Режим развертки	Непрерывный или одиночный

Режим анализатора спектра, нулевой диапазон, настройки выхода ПЧ¹
Варианты полосы	10 МГц (стандартная)	40 МГц (опция B04)	120 МГц (опция B10)²
Режим выхода ПЧ (узкополосный)
Центральная частота	33,75 МГц	33,75 МГц	33,75 МГц
Полоса ПЧ	10 МГц	10 МГц	10 МГц
Режим выхода ПЧ (широкополосный)	—	225 МГц	225 МГц
Центральная частота	—	100 МГц	100 МГц
Коэффициент преобразования³	Центральная частота	Узкополосный тракт	Широкополосный тракт
N9933C		9 dB … −1 dB	7 dB … 4 dB
	≥ 120 МГц – 2,6 ГГц	9 dB … 2 dB	14 dB … 8 dB
	≥ 2,6 ГГц – 4 ГГц	9 dB … 2 dB	15 dB … 8 dB
Разъём	SMB (штекер)

¹ Измерения в режиме выхода ПЧ не калиброваны. ² От ВЧ-входа до выхода анализатора спектра при входной мощности −20 dBm, входное ослабление 0 dB и предусилитель выключен.

Предусилитель (опция 235)

Параметр	Номинальное значение
Диапазон частот	Полный диапазон: 3 кГц – максимальная частота прибора
Усиление	+20 dB, 3 кГц – 4 ГГц

Анализатор помех и спектрограмма (опция 236)

Отображение спектрограммы	Наложение, полный экран, сверху или снизу с активной трассой
Угол водопадного отображения	Средний, крутой, плавный, широкий угол
Маркеры	Время, дельта-время
Воспроизведение и запись трассы	• Запись всех измерений анализатора спектра • Воспроизведение записанных данных с помощью FieldFox • Запуск записи по частотной маске позволяет выполнять запись при срабатывании триггера • Хранение данных во внутренней памяти, на USB-накопителе или SD-карте

Сканер каналов (опция 312)

Режим сканирования	Диапазон или пользовательский список
Тип отображения	Вертикальная столбчатая диаграмма, горизонтальная столбчатая диаграмма, мощность канала, ленточная диаграмма, наложение диаграмм, сканирование и прослушивание
Режим регистрации данных	Время с геометкой
Воспроизведение и запись трассы	• Запись всех измерений анализатора спектра • Воспроизведение записанных данных с помощью FieldFox • Запуск записи по частотной маске позволяет выполнять запись при срабатывании триггера • Хранение данных во внутренней памяти, на USB-накопителе или SD-карте

ПО 89600 VSA

Точность EVM

Варианты полосы	10 МГц (стандартная) Номинальное значение	40 МГц (опция B04) Номинальное значение²	120 МГц (опция B10)¹ Номинальное значение
5G NR 64 QAM			1,00%
LTE-A FDD TM3.1 (10 МГц)	0,50%	0,50%	0,50%
LTE-A FDD TM3.1 (20 МГц)	—	0,50%	0,50%
WCDMA TM4 (5 МГц)	0,84%	0,60%	0,60%
EVM (при центральной частоте 2,1 ГГц)
LTE-A FDD TM3.1 (10 МГц)	0,60%	0,60%	0,60%
LTE-A FDD TM3.1 (20 МГц)	—	0,65%	0,65%
WCDMA TM4 (5 МГц)	0,84%	0,84%	0,84%
EVM (при центральной частоте 3,5 ГГц)
5G NR 64 QAM	—	—	1,00%
LTE-A FDD TM3.1 (20 МГц)	—	0,95%	0,95%

¹ Применяется, когда быстрое выравнивание канала (по умолчанию) выключено.

По эфиру (OTA) LTE FDD/TDD (опции 370/371)

Характеристики, приведённые в этом разделе, относятся к возможностям OTA-анализатора, доступным в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

Сведения об опциях см. в руководстве по конфигурации FieldFox. Для многих возможностей, перечисленных в этом техническом описании, требуются опции.

Модель	Опции	Диапазон частот OTA-анализа¹
N9933C	370/371	1 МГц – 4 ГГц

Измерения LTE FDD/TDD по эфиру (OTA)²

Результаты сканирования сот

Частота

PCI (физический идентификатор соты) (C/S/G)

RSRP (мощность принятого опорного сигнала) (дБм)

RSRQ (качество принятого опорного сигнала) (дБ)

RSSI (индикатор уровня принятого сигнала) (дБм)

PSS (первичный сигнал синхронизации) (дБм)

SSS (вторичный сигнал синхронизации) (дБм)

SINR (отношение сигнал/помехи и шум) (дБ)

Ошибка частоты (Frequency Error) (Гц)

¹ Характеристики указаны для частот выше 1 МГц. Работа возможна до 3 кГц.

² Для сигналов с центральной частотой выше 1 ГГц настоятельно рекомендуется использовать встроенный GPS-приёмник (опция 307) или синхронизацию с любым опорным генератором 10 МГц. При синхронизации по GPS в качестве опорной частоты обеспечивается точность ±0,01 ppm (спецификация).

Измерения LTE FDD/TDD по эфиру (OTA)¹
Форматы данных		Пользователь может настроить и одновременно отображать 1, 2, 3 или 4 измерения ключевых показателей эффективности (KPI) для любой компонентной несущей (CC0–CC4), до 5 несущих, в любой комбинации следующих форматов:
	Таблица	Числовые результаты сканирования сот для максимум 6 сот (ID), включая PCI (C/S/G), RSRP, RSRQ, RSSI, PSS, SSS, SINR и ошибку частоты
	Столбчатая диаграмма	Вертикальная столбчатая диаграмма мощности выбранных результатов сканирования сот для максимум 6 сот с регулируемой цветовой «тепловой» шкалой амплитуды
	Спектр	Амплитудный спектр в частотной области (фиксированная полоса обзора)
	Ленточная диаграмма	Амплитуда выбранных результатов сканирования сот во времени
Полоса сигнала		До 20 МГц
Параметры настройки
Компонентная несущая		CC0–CC4
Таблица каналов		Задаёт частоту на основе диапазона и канала
Список избранного		Сохранение до 6 избранных сотовых диапазонов/каналов
Конфигурация окон		Одновременно может отображаться любая комбинация из 1, 2, 3 или всех 4 окон: 1; 2 (сверху и снизу); 3 (одно сверху, два снизу); 4 (четырёхоконный дисплей)
Триггер
Тип триггера		Свободный запуск, внешний
Запись / воспроизведение
Регистрация данных		Запись, вызов и воспроизведение данных для всех компонентных несущих
Настройки записи		Интервал измерения, тип интервала (время или расстояние), временной интервал, интервал расстояния
Поддерживаемые типы файлов		CSV, KML
Сохранение данных		Сохранение/вызов записанных журналов данных во внутреннюю память или на внешний USB-накопитель либо SD-карту

¹ Для сигналов с центральной частотой выше 1 ГГц настоятельно рекомендуется использовать встроенный GPS-приёмник (опция 307) или синхронизацию с любым опорным генератором 10 МГц. При синхронизации по GPS в качестве опорной частоты обеспечивается точность ±0,01 ppm (спецификация).

По эфиру (OTA) 5G NR (опция 378)

Характеристики этого раздела относятся к возможностям OTA 5G NR анализатора в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

Модель	Опции	Диапазон частот OTA-анализа¹
N9933C	378	1 МГц – 4 ГГц

OTA 5G NR

Измерения 5G NR¹
5G NR по эфиру (OTA)
Результаты сканирования сот	Частота PCI (физический идентификатор соты) (C-S-G) (ID соты–ID сектора–ID группы) Индекс SSB (индекс блока сигнала синхронизации) SS-RSRP (мощность принятого опорного сигнала синхронизации) (дБм) SS-RSRQ (качество принятого опорного сигнала синхронизации) (дБ) RSSI (индикатор уровня принятого сигнала) (дБм) SS-SINR (отношение сигнал/(шум + помехи) для сигнала синхронизации) (дБ) PSS (первичный сигнал синхронизации) (дБм) SSS (вторичный сигнал синхронизации) (дБм) PBCH DMRS (опорный сигнал демодуляции физического широковещательного канала) (дБм) Ошибка частоты (Frequency Error) (Гц)
5G NR EVM, проводные измерения
Результаты сканирования сот	Частота PCI (физический идентификатор соты) Нумерология SSB (нумерология блока сигнала синхронизации) SSB Case (вариант блока сигнала синхронизации) SSB Lmax (максимальное число SSB в наборе SSB; Lmax = 4, 8 или 64) Периодичность SSB (мс) Смещение RB SSB (смещение ресурсного блока SSB) Смещение поднесущей SSB Смещение SSB относительно центра канала (кГц)² Корреляция синхронизации (%) Мощность канала (дБм) Ошибка частоты (Frequency Error) (Гц) Временное смещение (мс) PSS EVM (EVM первичного сигнала синхронизации) (% rms) SSS EVM (EVM вторичного сигнала синхронизации) (% rms) PBCH EVM (EVM физического широковещательного канала) (% rms) PBCH DMRS EVM (EVM опорного сигнала демодуляции физического широковещательного канала) (% rms) Составной EVM (% rms) SS-RSRP (мощность принятого опорного сигнала синхронизации) (дБм) SS-RSRQ (качество принятого опорного сигнала синхронизации) (дБ) RSSI (индикатор уровня принятого сигнала) (дБм) Мощность PSS (дБм) Мощность SSS (дБм) Мощность PBCH (дБм) Мощность PBCH DMRS (дБм)

² Смещение поднесущей блока сигнала синхронизации — это смещение блока сигнала синхронизации относительно центра канала.

Измерения 5G NR¹
Полоса сигнала		До 100 МГц (требуется опция B10)
Компонентная несущая		CC0–CC7 (измерения 5G NR по эфиру (OTA)) CC0–CC4 (проводные измерения EVM 5G NR)
Форматы данных		Пользователь может настроить и одновременно отображать 1, 2, 3 или 4 измерения ключевых показателей эффективности (KPI) для любой компонентной несущей, в любой комбинации следующих форматов¹:
	Таблица	Числовые результаты сканирования сот (до 6 сот (ID))
	Столбчатая диаграмма	Вертикальная столбчатая диаграмма мощности выбранных результатов сканирования сот для максимум 6 сот с регулируемой цветовой «тепловой» шкалой амплитуды
	Спектр	Амплитудный спектр в частотной области (фиксированная полоса обзора)
	Ленточная диаграмма	Амплитуда выбранных результатов сканирования сот во времени
Конфигурация окон		Одновременно может отображаться любая комбинация из 1, 2, 3 или всех 4 окон: 1; 2 (сверху и снизу); 3 (одно сверху, два снизу); 4 (четырёхоконный дисплей)
Параметры настройки
Порог ошибки частоты		0 Гц – 7,5 кГц²
Разнос поднесущих		15 кГц, 30 кГц, 120 кГц, 240 кГц
SSB Case		Авто, A, B, C, D, E
Lmax		Авто, 4, 8, 64
Длина захвата		4, 8, 16, 24, 32 или 40 кадров
Скорость перемещения		Низкая, средняя, высокая
Измерение SS DMRS		Выкл., вкл.
Компенсация фазы		Выкл., вкл.
Измерение EMF		Выкл., вкл.
Единицы EMF		dBµV/m, V/m
ID соты		Авто, вручную
Полоса пропускания		FR1: 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90, 100 МГц FR2: 50, 100 МГц
Разнос поднесущих		15 кГц, 30 кГц, 120 кГц, 240 кГц
Экспорт результатов		Экспорт центральной частоты SSB, разноса поднесущих SSB, SSB Case и SSB Lmax в настройку OTA 5G NR
Триггер
Тип триггера		Свободный запуск, внешний, периодический триггер
Запись / воспроизведение
Регистрация данных		Запись, вызов и воспроизведение данных для всех компонентных несущих
Настройки записи		Интервал измерения, тип интервала (время или расстояние), временной интервал, интервал расстояния
Поддерживаемые типы файлов		CSV, KML
Сохранение данных		Сохранение/вызов записанных журналов данных во внутреннюю память или на внешний USB-накопитель либо SD-карту

¹ Результаты нескольких компонентных несущих также можно одновременно отображать в таблице, на столбчатой диаграмме и ленточной диаграмме.

² Порог ошибки частоты зависит от разноса поднесущих (SCS): порог ошибки частоты = ±1/4 × SCS (например, для 15 кГц порог ошибки частоты = 3,75 кГц).

Картографирование в помещении и на открытом воздухе (опция 352)

Характеристики, приведённые в этом разделе, относятся к возможностям картографирования в помещении и на открытом воздухе, доступным в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

Опция 352 добавляет в анализаторы FieldFox возможность картографирования в помещении и на открытом воздухе, позволяя импортировать карты OpenStreetMap (OSM) для сбора данных и нанесения результатов непосредственно на карту на дисплее FieldFox. Функция картографирования FieldFox находится на системном уровне и может быть включена в следующих режимах:

• Сканер каналов (опция 312)

• Поддержка фазированных антенных решёток (опция 360)

• LTE FDD/TDD по эфиру (OTA) (опции 370/371)

• 5G NR по эфиру (OTA) (опция 378)

• Требования для картографирования в помещении и на открытом воздухе (опция 352):

• GPS-приёмник (опция 307), требуется для картографирования на открытом воздухе

Карты OSM можно сохранять во внутреннюю память FieldFox, на SD-карту или USB-накопитель. Это можно сделать через прямое проводное подключение LAN, либо карты OSM можно загрузить и сохранить в FieldFox с помощью инструмента FieldFox Map Support Tool.

	Описание
Координаты карты	Широта, долгота
Уровни масштабирования карты	4–17
Значки карты	Флаг, точка, линия
Подписи карты	Вкл., выкл.
Панорама карты	Север, юг, восток, запад
Регистрация данных	Запись, вызов и воспроизведение
Тип файла карты помещения	PNG

При прямом проводном подключении LAN FieldFox автоматически обращается к OSM после ввода координат местоположения (широты и долготы) и уровней масштабирования в меню Map Explorer. При использовании FieldFox Map Support Tool файлы карт OSM можно загрузить в ZIP-файл и импортировать во внутреннюю память FieldFox. Если GPS-приёмник FieldFox включён и карты OSM с соответствующими GPS-координатами были ранее сохранены в FieldFox, прибор может автоматически загрузить соответствующую карту для этих GPS-координат.

Измерения электромагнитного поля (EMF) (опция 358)

Характеристики, приведённые в этом разделе, относятся к возможностям измерения электромагнитного поля (EMF), доступным в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

	Описание
Поддерживаемая антенна	AGOS Advanced Technologies, трёхосевая изотропная антенна Модель: SDIA-6000 (или 85572A-006 при заказе непосредственно у Keysight) Диапазон частот: 30 МГц – 6 ГГц Schwarzbeck, трёхосевая антенна Модель: FSH3D Диапазон частот: 9 кГц – 200 МГц
Поддерживаемые режимы работы	Анализатор спектра: 4 трассы (активная, минимум, максимум и среднее) и стандартная (предельная линия) Сканер каналов: среднее Табличный вид: среднее, минимум, максимум, стандартное 5G NR, LTE FDD/TDD по эфиру (OTA) 89601C VSA
Ось антенны	Усреднение по всем осям (изотропное), ось X, ось Y, ось Z
Измерение	Напряжённость поля, плотность потока мощности, просмотр спектра (режим анализатора спектра) Суммарное значение EMF Значения EMF в % от предельной линии (линейная единица) Табличный вид EMF (таблица сегментированного спектра) Значения EMF по сегментам (% от общего) Значения EMF в % от опорного канала (общая полоса) Проверка «годен/не годен» по заданным пользователем пределам
Единицы	Режим анализатора спектра и сканер каналов: dBV/m, dBmV/m, dBµV/m, dBm/m², V/m, mV/m, W/cm², W/m², dBµA/m, dBG, dBpT, отношение (%) к выбранному пользователем пределу Режим 5G NR, LTE FDD/TDD по эфиру (OTA): V/m, dBµV/m
Время измерения	Непрерывное измерение в реальном времени Задаваемое пользователем усреднение по времени Задаваемое пользователем пространственное усреднение
Конфигурация каналов и диапазонов	Поддержка задаваемой пользователем конфигурации диапазонов (сегментированный спектр) Начальная/конечная частота, RBW, единицы отображения Метод усреднения: по времени, пространственный (число усреднений) Поддержка задаваемых пользователем предельных линий Все файлы конфигурации хранятся во внутренней памяти или загружаются с внешнего ПК
Регистрация данных	Запись, вызов и воспроизведение данных; сохранение трассы и состояния; GPS
Предельная линия	Имя, начальная/конечная частоты для каждого сегмента, верхний и нижний пределы, единица измерения (электрическое и магнитное поле), диапазон в % (отношение фактического значения к пределу в каждой точке частоты, канале или диапазоне) Предельная линия сохраняется в формате CSV. Можно загрузить несколько пределов (CSV-файлов).
Усреднение	Длительность усреднения по времени и пространству — в числе точек/захватов усреднения либо ручной пошаговый режим с одиночной разверткой

Поддерживаемые типы файлов	Режим анализатора спектра: CSV Предельные линии: CSV Сканер каналов и табличный вид: CSV Режим 5G NR, LTE FDD/TDD по эфиру (OTA): CSV, KML
Сохранение данных	Сохранение/вызов записанных журналов данных во внутреннюю память или на внешний USB-накопитель либо SD-карту Загрузка/выгрузка журналов, CSV и снимков экрана с помощью ПО FieldFox DataLink

Неопределённость измерения^1,2
Диапазон частот	Неопределённость амплитуды (−10…+55 °C)
9 кГц – 100 кГц³	±2,86 дБ
100 кГц – 30 МГц³	±2,71 дБ
30 МГц – 500 МГц⁴	±2,71 дБ
500 МГц – 6 ГГц⁴	±2,73 дБ

¹ Значения неопределённости приведены для условий, когда предусилитель FieldFox включён или выключен.

² Суммарная неопределённость включает FieldFox, антенну, ВЧ-кабель длиной 1 м и соответствующие разъёмы.

³ Антенна Schwarzbeck FSH3D используется в диапазоне от 9 кГц до 30 МГц.

⁴ Антенна Keysight 85572A используется в диапазоне от 30 МГц до 6 ГГц.

Аналоговая демодуляция AM/FM, настройка и прослушивание (опция 355)

Характеристики, приведённые в этом разделе, относятся к возможностям аналоговой демодуляции AM/FM, настройки и прослушивания, доступным в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

	Описание
Тип отображения	Просмотр ВЧ-спектра, демодулированная форма сигнала, включая трассы peak+ и peak−
Тип аудиодемодуляции	AM, узкополосная FM, широкополосная FM; прослушивание тональных сигналов через встроенный динамик FieldFox или наушники
Полоса аудиосигнала	16 кГц
Тип измерения	Мощность ВЧ-несущей (дБм), частота ВЧ-несущей (Гц), частота модуляции (Гц), SINAD (дБ), THD (%)
Полоса приёмника	Номинальное значение
AM	35 кГц
FM, узкополосная	12 кГц
FM, широкополосная	150 кГц
Диапазон времени прослушивания	0–100 с
Показатели AM и FM
SINAD	2,5–65 дБ
THD	0–75%
Измерения AM
Максимальная частота модуляции	5 кГц; время развертки демодуляции: 50 мкс – 50 мс
Глубина	(пик-пик/2) (%), ± пиковая глубина (%)
Точность глубины	±2%
Диапазон глубины	Модуляция: 0,1–99%
Измерения FM
Максимальная девиация FM и максимальная частота FM	Девиация FM и частота FM должны удовлетворять формуле Карсона для используемой полосы обзора: 2 × (макс. девиация FM + макс. частота FM)
Девиация частоты	(Гц), ± пиковая девиация (Гц)

Радиостандарты

При применении радиостандарта вместо ручного ввода частоты можно использовать предопределённые диапазоны частот, номера каналов или выбор восходящей/нисходящей линии. Предопределённые радиостандарты FieldFox включают такие диапазоны, как W-CDMA, LTE и GSM. Кроме того, пользователи могут создавать собственные стандарты и импортировать их в анализаторы FieldFox.

Временное стробирование анализатора спектра (опция 238)

Временное стробирование позволяет измерять спектр периодического сигнала в течение заданного временного интервала. Импульсные ВЧ-сигналы являются примером периодического сигнала, который можно измерять с временным стробированием. Например, можно измерять импульс в течение интервала включения, исключая переходный процесс и интервал выключения. Также можно исключать мешающие сигналы, например периодические переходные процессы. Временное стробирование позволяет видеть спектральные составляющие, которые иначе были бы скрыты. В FieldFox используется метод Gated FFT.

	Описание
Метод стробирования	Gated FFT
Диапазон полосы обзора	Любая полоса
Диапазон RBW	1 Гц – 300 кГц (определяется шириной строба)
Диапазон задержки строба	−150 мс – 10 с
Диапазон ширины (длительности) строба	6 мкс – 1,8 с
Источники строба	Внешний, ВЧ-пакет, видео

Измерения отражения (RL, VSWR) (опция 320, только для моделей SA)

Характеристики, приведённые в этом разделе, относятся к возможностям измерения отражения, доступным в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

Модели		Измерения отражения
N993xC	N9933C	3 кГц – 4 ГГц
Измерения
Возвратные потери, VSWR; нормализация с использованием данных/памяти (требуется опция 220 — генератор слежения)

ERTA

Анализ передачи с расширенным диапазоном (опция 209)

Характеристики ERTA применимы к следующим моделям FieldFox. Анализаторы RF & microwave должны быть оснащены опцией анализатора спектра.

Описание	Номер модели
FieldFox RF анализаторы спектра	N9933C

Для получения информации об опциях см. руководство по конфигурации FieldFox. Для многих функций, перечисленных в этом техническом описании, требуются опции.

Описание системы

ERTA можно использовать для измерения скалярного коэффициента передачи или потерь ВЧ-системы. Это полезно при измерении длинных кабелей с большими потерями, когда их два конца невозможно легко свести вместе, например кабелей, закреплённых на судах или самолётах. Метод также полезен для измерения вносимых потерь волноводных систем или, с использованием функции смещения частоты, таких устройств, как смесители и преобразователи.

Измерения ERTA основаны на использовании двух приборов FieldFox — по одному на каждом конце измеряемого DUT. Один FieldFox используется как источник и опорный приёмник (R), другой — как измерительный приёмник (B). Два прибора FieldFox синхронизируются аппаратным запуском. Благодаря технологии FieldFox InstAlign ERTA позволяет выполнять точные измерения усиления или потерь.

Схема измерения ERTA с двумя анализаторами FieldFox, DUT и линиями синхронизации

Частотные характеристики

Диапазон частот ERTA ограничен диапазоном частот каждого отдельного анализатора.

	Модели	Диапазон частот источника	Диапазон частот приёмника
N993xC	N9933C	3 кГц – 4 ГГц	3 кГц – 4 ГГц
Опорная частота
См. характеристики точности частоты.
Выходная мощность источника
См. типовые данные выходной мощности тестового порта.
Параметры настройки частоты
Частота приёмника	Центр/полоса или начало/конец (стандартные настройки анализатора спектра) Обратное направление развертки приёмника (по умолчанию направление прямое, но может быть установлено обратное)
Частота источника [Remote]	[Tracking] — по умолчанию источник FieldFox отслеживает приёмник. Частоты совпадают. [CW] — источник FieldFox можно установить на частоту CW независимо от частоты приёмника FieldFox. Источник FieldFox работает на одной частоте CW; приёмник FieldFox выполняет развертку. [Coupled CW] — частота CW источника FieldFox автоматически связана с настройкой [Center Frequency] приёмника FieldFox.
Возможность смещения частоты
Эта функция позволяет смещать частоту источника FieldFox относительно частоты приёмника FieldFox. Частота смещения может быть отрицательной, нулевой или положительной. Возможность смещения частоты полезна при определении скалярной передаточной характеристики таких устройств, как смесители и преобразователи.
Параметры настройки смещения частоты
Частота приёмника	Центр/полоса или начало/конец (стандартные настройки анализатора спектра) Обратное направление развертки приёмника (по умолчанию направление прямое, но может быть установлено обратное)
Смещение отслеживания частоты	Вкл./выкл. Значения смещения: 0, > 0,
Направление развертки приёмника	Reversal: Off Настройка по умолчанию Источник и приёмник выполняют развертку в прямом направлении. Конечная частота приёмника > начальной частоты приёмника Частота источника = смещение + частота приёмника Reversal: On Источник и приёмник выполняют развертку в противоположных направлениях. Частота источника = смещение − частота приёмника Смещение > частоты приёмника

Встроенный измеритель мощности (опция 310)

Характеристики, приведённые в разделах встроенного измерителя мощности, поддержки внешнего USB-датчика мощности, измерений импульсов и измерений USB-датчиком мощности в зависимости от частоты, относятся к возможностям, доступным в следующих моделях:

Описание	Номер модели
ВЧ-анализаторы спектра FieldFox	N9933C

С помощью встроенного измерителя мощности FieldFox может выполнять очень точные измерения мощности канала. Полосу канала можно задать широкой для имитации измерений средней мощности. Эта функция измерения обеспечивает гибкость при выполнении задаваемых пользователем измерений мощности канала.

	Описание
Параметры настройки	Центральная частота, включая выбор радиостандартов и канала, полоса обзора или ширина канала
Функции	Относительные/абсолютные измерения, смещения, единицы дБм или Вт либо дБ или %, минимальные и максимальные пределы

Модели	Опции	Диапазон частот
N9933C	310	3 кГц – 4 ГГц

Полная абсолютная точность амплитуды (дБ)
Аттенюация 10 дБ, входной сигнал от −15 до −5 дБм, пиковый детектор, RBW 300 Гц, все настройки с автоматической связью, включая частотную характеристику. Прогрев не требуется.
N9933C	Частота	Спецификация (−10…55 °C)	Типовое значение (−10…55 °C)
	3 кГц – 100 кГц	±1,00	±0,20
	≥ 100 кГц – 15 МГц	±0,80	±0,15
	≥ 15 МГц – 500 МГц	±0,80	±0,15
	≥ 500 МГц – 4 ГГц	±1,00	±0,15

Поддержка внешнего USB-датчика мощности (опция 302)

Опция внешнего USB-датчика мощности поддерживает различные USB-датчики мощности Keysight.

Параметры настройки	Частота
Функции	Относительные/абсолютные измерения, смещения, единицы дБм или Вт либо дБ или %, минимальные и максимальные пределы.
Внутренний источник	Внутренний источник FieldFox можно включить в режиме USB-датчика мощности. Доступно управление частотой CW и номинальным уровнем мощности.

Измерения импульсов (опция 330)

Опцию измерения импульсов FieldFox можно использовать для анализа ВЧ-импульсов, например применяемых в радиолокационных системах и системах радиоэлектронной борьбы. Измерения выполняются с помощью FieldFox и USB-датчиков пиковой мощности Keysight.

Такие характеристики, как частота, динамический диапазон и минимальная длительность импульса, зависят от датчика пиковой мощности. Поддерживаемые датчики пиковой мощности см. в материалах поддержки FieldFox.

	Описание
Параметры настройки	Частота, время (центр), время/деление, стробирование, запуск, полоса видео, усреднение
Функции	Средняя мощность, пиковая мощность и отношение пиковой мощности к средней
	Аналоговый индикатор и цифровое отображение, дБм и Вт
	Относительные/абсолютные измерения, смещение, дБ или %, минимальные и максимальные пределы
	График трассы для профилирования импульса со стробированием
	Время нарастания, время спада, длительность импульса, период импульса, частота повторения импульсов

Измерения USB-датчиком мощности в зависимости от частоты (опция 208)

Эта функция позволяет задавать частоту источника FieldFox независимо от частоты датчика мощности (приёмника). При использовании смещения частоты с датчиком мощности (FOPS) частоты источника и приёмника перестраиваются и отслеживают друг друга. Частота смещения может быть отрицательной, нулевой или положительной.

FOPS можно использовать для определения скалярной передаточной характеристики таких устройств, как смесители и преобразователи. Возможность смещения частоты необходима для измерения потерь/усиления преобразования в устройствах с переносом частоты, поскольку по определению входная и выходная частоты DUT различаются. Источник FieldFox возбуждает DUT, а датчик мощности используется как измерительный приёмник.

Поскольку датчики мощности по своей природе являются широкополосными устройствами (не частотно-селективными), необходимо убедиться, что на входе датчика мощности присутствует только интересующий сигнал, а все остальные сигналы соответствующим образом отфильтрованы.

Параметры настройки
Частота источника	Центр/полоса или начало/конец
Частота приёмника	Диапазон определяется диапазоном датчика мощности
Смещение частоты	Положительное или отрицательное смещение
Шаг частоты	Минимум 30 кГц
Число точек	2–1601 (сочетание числа точек и шага частоты ограничивается полосой обзора)
Время выдержки на точку	0–1,0 с

Полоса перестройки частоты источника должна быть равна полосе перестройки частоты приёмника.

Направление развертки приёмника: прямое (настройка по умолчанию) или обратное.

Для некоторых DUT выходная частота может перестраиваться в обратном направлении по сравнению с частотой источника. Основные соотношения между частотами источника, приёмника и смещения приведены в таблице ниже. Анализатор FieldFox содержит калькулятор смещения, обеспечивающий быструю настройку измерения.

Направление развертки источника	Направление развертки приёмника	Расчёт частоты
Прямое, f_2src > f_1src	Прямое, f_2rx > f_1rx	Частота приёмника = частота источника ± смещение
Прямое, f_2src > f_1src	Обратное, f_2rx > f_1rx	Частота приёмника = смещение − частота источника Смещение > частоты источника

	Описание
Измерения	Мощность источника, усиление/потери и мощность приёмника (Rx) Усиление = мощность Rx / мощность источника (память). Мощность источника (память) измеряется во время настройки.
Выходная мощность	См. типовые данные выходной мощности тестового порта.
Динамический диапазон	Динамический диапазон FOPS зависит от выходной мощности FieldFox и динамического диапазона датчика мощности. Поддерживаемые USB-датчики мощности: см. страницу поддержки FieldFox.

На графике ниже показано измерение фильтра с использованием двух различных датчиков мощности: U2002A (−60…+20 дБм) и U2021XA (−45…+20 дБм). Хотя фильтры обычно не измеряют с помощью FOPS, это удобный пример для демонстрации динамического диапазона.

В обоих измерениях выходная мощность источника FieldFox была установлена на −1 дБм — максимальное доступное значение в выбранном диапазоне частот 7,25–13,25 ГГц. Внешний усилитель в данном случае не использовался, однако его можно добавить для увеличения мощности источника и, следовательно, динамического диапазона.

Пример типового динамического диапазона FOPS

Встроенный приёмник GNSS (GPS+) (опция 307)

	Описание
Приёмник GNSS (GPS+)	Внутренний приёмник GNSS/GPS может использоваться в качестве источника опорной частоты.¹
Поддерживаемые системы	GPS, GLONASS, BeiDou и Galileo
Режимы	Выкл., внутренний, внешний
Синхронизация часов	Вкл., выкл.
Функциональность	Геолокация: широта, долгота, высота (отметка), время, синхронизация времени/даты Требуется внешняя антенна GNSS/GPS (можно использовать активную GPS-антенну N9910X-825)
Разъём для антенны	SMA (f), 3,3 или 5 В
Максимальный постоянный ток	20 мА

Источник регулируемого напряжения смещения постоянного тока (опция 309)

	Описание
	Номинальное значение
Разъём	SMB (m)
Напряжение	+1…+32 В
Разрешение	0,1 В
Максимальный ток²	0,65 А
Разрешение индикации постоянного тока	0,01 А
Максимальная мощность²	7 Вт
Индикация на дисплее	Напряжение, ток
Защита от отключения при перегрузке	Автоматически срабатывает при включённом источнике напряжения. Цепь защиты можно сбросить с передней панели без предварительной настройки или перезапуска питания анализатора.

¹ Внешние USB-приёмники GPS могут использоваться для получения данных геолокации. Однако они не могут использоваться для синхронизации по опорной частоте.

² При использовании источника постоянного тока время работы от батареи сокращается. Функция защиты отключает источник питания при превышении номинального тока или мощности.

Возможность дистанционного управления (опция 030)

Опция 030 добавляет возможность дистанционного управления анализаторами FieldFox с устройства iOS или Android. Приложение FieldFox, работающее на устройстве iOS/Android, совместно с опцией 030 на анализаторе FieldFox обеспечивает полное управление прибором из удалённого местоположения. Приложение имитирует переднюю панель FieldFox, поэтому пользователь может нажимать аппаратные и программные клавиши FieldFox с iPhone/iPad или мобильного устройства Android и выполнять измерения дистанционно. Например, монтажник может находиться на вышке с анализатором FieldFox, а техник — управлять прибором и выполнять измерения снизу с помощью iPhone. iPhone и FieldFox обмениваются данными через сетевое соединение.

Требования к устройству iOS	Требования к устройству Android
iPad, iPhone или iPod Touch	Телефон или планшет Android
iOS 6.1 или более поздняя версия	Android OS 9.0 или более поздняя версия
Подключение по Wi‑Fi или к сотовой сети	Подключение по Wi‑Fi или к сотовой сети

Приложение FieldFox взаимодействует с FieldFox по сетевому соединению, поэтому устройство iOS/Android и FieldFox должны находиться в сети, в которой оба устройства доступны друг другу. Например, это может быть корпоративная интрасеть или сеть на объекте с беспроводным маршрутизатором. FieldFox можно напрямую подключить к кабелю LAN; если проводная LAN недоступна, для работы с FieldFox можно настроить беспроводной маршрутизатор, предоставленный пользователем.

Беспроводной маршрутизатор не входит в комплект FieldFox.

Приложение FieldFox без опции 030

Приложение FieldFox можно установить на устройство iOS/Android независимо от наличия опции 030 в анализаторе. Без опции 030 пользователь может удалённо просматривать изображение экрана FieldFox в реальном времени, но не может управлять прибором. После приобретения и установки опции 030 пользователь может как просматривать, так и управлять FieldFox. Под управлением понимается возможность нажимать аппаратные и программные клавиши, выполнять или изменять измерения и т. д. Опция 030 не включает само устройство iOS или Android. Пользователь должен предоставить собственное устройство iOS или Android. Опция 030 является лицензией анализатора FieldFox. Опция 030 и приложение FieldFox не применимы к устройствам BlackBerry или телефонам/планшетам Windows. FieldFox можно дистанционно управлять с помощью ПО на ПК через беспроводное или проводное соединение LAN. ПО FieldFox Data Link предоставляет средство удалённого отображения с виртуальной клавиатурой для доступа к экрану FieldFox; опция 030 для этого не требуется.

Измерения EMI (опция 361)

Описание	Значение
Диапазон частот	Соответствует диапазону частот анализатора спектра
Количество трасс	4; для каждой трассы можно независимо задать режим трассы и тип детектора
Режим трассы	Max hold, Min, Clear/Write, View и Blank. Усреднение реализуется детектором EMI Average.
Детектор	Positive Peak, Quasi-Peak, EMI Average
Полоса CISPR	200 Гц, 9 кГц, 120 кГц, 1 МГц
Измерения	Частотное сканирование, распределение вероятности амплитуды (APD) по CISPR 16-1-1

Генератор импульсов (опция 357)

Характеристики, приведённые в этом разделе, относятся к возможностям генератора импульсов, доступным в следующих моделях:

Описание	Номера моделей
FieldFox RF анализаторы спектра	N9933C

Сведения об опциях см. в руководстве по конфигурированию FieldFox. Для многих возможностей, перечисленных в этом техническом описании, требуются опции.

Модель	Опции	Диапазон частот
N9933C	357	3 кГц – 4 ГГц

Форматы выходного сигнала

Формат	Варианты
Непрерывная волна (CW)	AM: треугольный AM, синусоидальный AM FM: пилообразный FM, треугольный FM, синусоидальный FM, FSK, BPSK
Импульс	Стандартный импульс, FM chirp, треугольный FM, AM-импульс, пользовательские последовательности

Минимальная выходная частота

Модель	Формат выходного сигнала	Минимальная частота
N9933C	CW, треугольный AM, синусоидальный AM, BPSK, стандартный импульс, AM-импульс	3 кГц
N9933C	Пилообразный FM, треугольный FM, синусоидальный FM, FSK, FM chirp, треугольный FM	1,87 МГц

Разрешение по частоте

Диапазон частот	Спецификация
3 кГц – 1,49961 ГГц	0,67 Гц
> 1,49961 – 2,99961 ГГц	1,34 Гц
> 2,99961 – 4 ГГц	1,34 Гц

Опорная частота, от −10 до +55 °C

Точность	±0,9 ppm (спец.) + старение ±0,5 ppm (тип.) + старение
Точность при синхронизации по GPS	±0,01 ppm (ном.)
Точность при отключённой GPS-антенне	±0,4 ppm (ном.)¹
Скорость старения	±1 ppm/год в течение 20 лет (спец.), не более ±3,5 ppm

¹ Максимальный ожидаемый дрейф опорной частоты при изменении температуры окружающей среды на ±5 °C относительно температуры в момент последнего подключения сигнала GPS.

Максимальная выходная мощность¹
Диапазон частот
3 кГц – 4 ГГц	+10 dBm
Диапазон выходной мощности²			Номинальное значение
Формат выходного сигнала	Диапазон частот	Минимальная мощность	Максимальная мощность
CW, треугольный AM, синусоидальный AM, BPSK, стандартный импульс, AM-импульс	3 кГц – 1 МГц	−60 dBm	+10 dBm
	1 МГц – 4 ГГц	−110 dBm	+10 dBm
Все остальные форматы	Для применимых частот	−110 dBm	+10 dBm
Шаг настройки выходной мощности
	0,1 dB
Точность выходной мощности³	Номинальное значение
	±1 dB
Опорный выход / выход запуска
Разъём	SMB (m), 50 Ω
Амплитуда выхода	≥ 0 dBm
Частота	10 МГц × (1 + точность опорной частоты)
Опорный вход / вход запуска
Разъём	SMA (f), 50 Ω
Опорный вход	10 МГц, −5…+10 dBm
Вход запуска	Зарезервирован для будущего использования

¹ Выходная мощность на разъёме порта 1.

² Устанавливается через пользовательский интерфейс.

³ Перед использованием откалибруйте генератор импульсов с помощью двухрезисторного делителя мощности и нагрузки. Для частот выше 1 МГц точность определяется полной абсолютной точностью амплитуды анализатора спектра.

Общая информация

Межкалибровочный интервал
	1 год
Масса
	3,34 кг (7,35 lb), включая батарею (прибл.), без съёмной подставки
Размеры: В × Ш × Г
	292 × 188 × 82 мм (11,5 × 7,4 × 3,2 in) (прибл.), без съёмной подставки
Условия окружающей среды
Образцы этого изделия прошли типовые испытания в соответствии с руководством Keysight по испытаниям на воздействие окружающей среды и подтвердили устойчивость к воздействиям при хранении, транспортировании и эксплуатации; эти воздействия включают, помимо прочего, температуру, влажность, удар, вибрацию, высоту и параметры сети питания. Методы испытаний согласованы с IEC 60068-2, а уровни аналогичны MIL-PRF-28800F Class 2.
Максимальная влажность	Максимальная относительная влажность (без конденсации): 95% до 40 °C, затем линейное снижение до 45% при 55 °C¹
Высота — эксплуатация	9 144 м или 30 000 ft (при питании от батареи)
Высота — вне эксплуатации	15 240 м или 50 000 ft
Высота — адаптер AC/DC	3 000 м или 9 840 ft
Степень защиты оболочки
Изделие прошло типовые испытания на соответствие требованиям степени защиты IP53 по IEC/EN 60529 (степень защиты самого прибора, без защитного чехла).
Диапазон температур
Рабочая температура, питание от сети, спец.²	−10…55 °C (14…131 °F); в режиме RTSA: −10…45 °C (14…113 °F)
Рабочая температура, батарея, спец.	−10…50 °C (14…122 °F)
Рабочая температура, батарея, тип.	−10…55 °C (14…131 °F)
Температура хранения, спец.^3,4	−51…71 °C (−60…160 °F)
ЭМС: соответствует основным требованиям Европейской директивы по радиооборудованию, а также действующим редакциям следующих стандартов (даты и редакции указаны в Декларации соответствия)
	IEC/EN 61326–1
	EN 301 489-1, EN 301 489-19
	CISPR Pub 11 Group 1, Class B
	AS/NZS CISPR 11
	ICES/NMB–001(B)
	Это устройство ISM соответствует канадскому ICES-001.
	Cet appareil ISM est conforme à la norme NMB-001 du Canada.

¹ В диапазоне от 40 до 55 °C максимальная относительная влажность следует линии постоянной точки росы.

² Источник питания: 0…40 °C при выходной мощности 90 Вт; линейное снижение на 3 Вт/°C до 45 Вт при 55 °C и 30 Вт при −20 °C.

³ Батарейные блоки следует хранить в условиях низкой влажности. Длительное воздействие температуры выше 45 °C может ухудшить характеристики и сократить срок службы батареи.

⁴ Источник питания: −40…85 °C (−40…185 °F).

Декларация ЭМС класса A для Южной Кореи

Оборудование прошло оценку соответствия для использования в деловой среде. В жилой среде это оборудование может создавать радиопомехи.

Радиооборудование (GNSS): соответствует основным требованиям Европейской директивы по радиооборудованию
	EN 303 413
Акустическое заявление (Европейская директива по машинному оборудованию)
	Уровень акустических шумовых выбросов L_pA Положение оператора Нормальный режим работы согласно ISO 7779
БЕЗОПАСНОСТЬ: соответствует основным требованиям Европейской директивы по низковольтному оборудованию, а также действующим редакциям следующих стандартов (даты и редакции указаны в Декларации соответствия)
	IEC/EN 61010-1
	Канада: CSA C22.2 No. 61010-1
	США: UL std no. 61010-1
Актуальную Декларацию соответствия для конкретного изделия Keysight можно найти на странице Keysight Declaration of Conformity.
Взрывоопасная среда
	Изделие прошло типовые испытания на соответствие требованиям эксплуатации во взрывоопасных средах согласно MIL-STD-810G, Method 511.5, Procedure I.
Источник питания
Внешний вход постоянного тока	15–19 VDC, максимум 4 А при зарядке батареи
Внешний адаптер питания переменного тока	Efficiency level VI
Вход	100–240 VAC, 50–60 Гц, 1,5–0,75 А
Выход	15 VDC, 6 А
Потребляемая мощность	16–30 Вт (тип.) Потребление батареи зависит от выбранного режима энергосбережения, режима измерения и температуры.

Батарея
Литий-ионная	10,8 В, 6,4 А·ч, 70 Вт·ч
Время работы	4 часа (тип.), зависит от режима
Время зарядки	Полностью разряженная батарея заряжается примерно за 1,5 часа до 80%. До 100% — около 4 часов.
Пределы температуры разряда	−10…60 °C, ≤ 85% RH
Пределы температуры зарядки	0…45 °C, ≤ 85% RH
Пределы температуры хранения	−20…50 °C, ≤ 85% RH Батарейные блоки следует хранить в условиях низкой влажности. Длительное воздействие температуры выше 45 °C может ухудшить характеристики и сократить срок службы батареи.
Разъёмы измерительных портов
	Type-N (f)
Дисплей
	6,5″ трансфлективный цветной ЖК-дисплей со светодиодной подсветкой
Разъём для наушников
	Миниатюрный аудиоразъём 3,5 мм (1/8 inch)
USB-A, 2 порта
	Высокоскоростной USB 2.0
Mini USB, 1 порт
	Высокоскоростной USB 2.0; используется для программирования SCPI; USBTMC (USB IEEE488)
Клавиатура
	Поддерживаются USB-клавиатуры (клавиатура предоставляется пользователем)
LAN
Разъём	RJ-45
	Используется для программирования, сохранения данных, дистанционного управления и подключения к ПО DataLink
	1000/100/10 BASE-T (автоматическое переключение)
	SCPI по LAN с использованием сокетов и VXI-11 (LAN IEEE488); HTTP
Программирование
	SCPI с использованием встроенного интерфейса LAN, PathWave BenchVue
Языки
	Английский, испанский, немецкий, итальянский, французский, русский, японский, китайский, турецкий, корейский и португальский
Preset
	Пользовательская предустановка как для предустановки режима, так и для полной предустановки системы
Предельные линии
Возможности предельных линий, перечисленные в этом разделе, относятся к режимам анализатора кабелей и антенн, анализатора цепей и анализатора спектра во всех анализаторах FieldFox.
Предельные линии могут представлять собой комбинацию горизонтальных линий, наклонных линий или отдельных точек данных Типы пределов: фиксированные или относительные Каждая трасса может иметь собственную предельную линию Предельные линии можно построить по текущей трассе Сегментов предельной линии: > 100, ограничено объёмом памяти	Максимальное число точек предельной линии: 10 001 Звуковой сигнал: выкл.; при неуспешном результате; при успешном результате Предупреждение годен/не годен: вкл./выкл. Смещение и запас: увеличение или уменьшение предельной линии Сохранение/вызов предельных линий
Хранение данных
Внутренняя память	Минимум: 4 ГБ Минимум состояний и трасс: 1000
Внешняя память	Поддерживаются USB 2.0-совместимые устройства памяти и карты SD/SDHC с файловыми системами FAT и exFAT
Типы данных	Трасса, трасса+состояние, изображение (PNG), данные (CSV), S1P, S2P
Безопасная работа
Скрытие частоты	Для защиты конфиденциальных данных отображение всей информации о частоте можно отключить.
Удаление пользовательских данных	Все пользовательские данные могут быть удалены с анализатора FieldFox.
Опорный выход / выход запуска
Разъём	SMB (m), 50 Ω
Амплитуда выхода	≥ 0 dBm
Частота	10 МГц × (1 + точность опорной частоты)
Выход запуска	Зарезервирован для будущего использования; в настоящее время используется только для согласования двух приборов ERTA и для генератора импульсов (опция 357)
Опорный вход / вход запуска
Разъём	SMA (f), 50 Ω
Опорный вход	10 МГц, −5…+10 dBm
Вход запуска	Логические уровни TTL 3,3 или 5 В

Габаритные размеры FieldFox

Модели FieldFox с измерительными разъёмами Type-N

подробнее свернуть

Характеристики Keysight N9933C FieldFox C Handheld Microwave Spectrum Analyzer 4 GHz — портативный анализатор спектра

Название	Значение
Тип	Портативный программно-конфигурируемый анализатор спектра FieldFox C Частотный диапазон \| 3 кГц–4 ГГц
Базовая функция	Анализатор спектра (SA)
Полоса анализа	До 120 МГц
Точность амплитуды	До ±0,15 дБ
Real-Time Spectrum Analysis	Опциональный RTSA с непрерывной полосой анализа до 120 МГц
I/Q Streaming	Потоковая передача I/Q-данных с полосой до 1 МГц
OTA-измерения	Опциональные измерения 5G NR и LTE по радиоинтерфейсу
Векторный анализ	VNA не поддерживается
Геолокация	GPS/GNSS с привязкой измерений к координатам и временным меткам
Назначение	Полевой анализ спектра, поиск и анализ радиопомех, диагностика и обслуживание беспроводных и RF-систем
Особенности	Программное расширение измерительных функций, RTSA до 120 МГц, отсутствие необходимости прогрева для заявленной точности измерений; масса около 3,4 кг

Документация Keysight N9933C FieldFox C Handheld Microwave Spectrum Analyzer 4 GHz — портативный анализатор спектра для

FieldFox_C-Series_RU.pdf

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

Полный цикл «под ключ»: от разработки до сопровождения
Клиент-серверная архитектура с самостоятельной переналадкой
Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
Управление приборами с любым типом интерфейса
ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

Непрерывная работа в автоматическом режиме до 48 часов
До 4 500 измерений за этап
Одновременное управление 15+ приборами

Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
Измерение радиотехнических характеристик приемопередающих модулей
Автоматизация тестирования фотонных интегральных схем
Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции

Оригинальные товары с гарантией

Keysight Technologies

Все товары бренда
