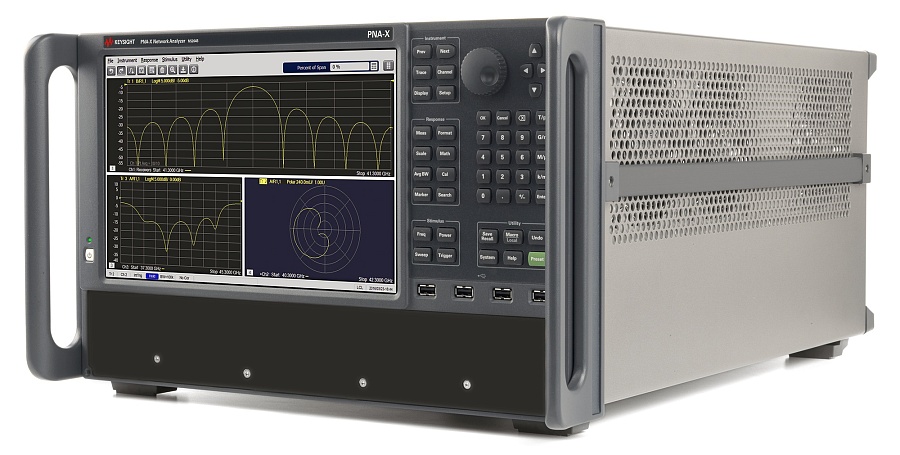

N5264B Keysight Измерительный приемник

Измерительный приемник для тестирования антенн в диапазоне частот до 13 ГГц. Keysight / Agilent.

Прибор для тестирования антенн со скоростью сбора данных 400 000 точек в секунду по всем пяти каналам измерения. ПО со встроенной эмуляцией кодов 8510/8530A заменяет существующие диапазоны антенн, использующие 8530A.

Технические характеристики анализатора цепей N5264B Keysight:

  • Максимальная частота: 13 ГГц
  • Динамический диапазон: 127 дБ
  • Количество встроенных портов: 2 или 4 порта
  • Гармоники: -60 дБ
  • Минимальный уровень шумов: -143.

Универсальные приборы серии PNA-X Keysight для измерений параметров ВЧ-устройств

Приборы серии PNA-X — это векторные анализаторы цепей, обладающие универсальной и гибкой аппаратной платформой для измерения параметров активных устройств СВЧ-диапазона, таких как усилители, смесители и преобразователи частоты. Анализаторы цепей серии PNA-X разработаны специально для:
  • производителей полупроводниковых приборов и разработчиков информационных cистем;
  • разработчиков усилителей мощности базовых станций;
  • разработчиков активных компонентов;
  • научно-исследовательских центров и университетов.
Аппаратное обеспечение включает в себя два встроенных источника сигналов в сочетании с сумматором, приемники для измерения S-параметров и коэффициента шума, модуляторы и генераторы импульсов, а также гибкий набор коммутаторов и доступ к внутренним ВЧ-трактам анализатора. Эти аппаратные функции обеспечивают эффективные возможности для выполнения широкого спектра линейных и нелинейных измерений, которые могут быть выполнены всего за одно подключение тестируемого устройства (ТУ).

Основные характеристики анализаторов цепей Keysight серии PNA-X:

  • Диапазон рабочих частот: от 10 МГц до 67 ГГц (расширение диапазона частот вниз до 900 Гц доступно в моделях N5242B/45B/47B)
  • Динамический диапазон: от 124 до 129 дБ
  • Выходная мощность: 13 дБм
  • Встроенные порты: 2 или 4
  • Время развертки: от 5,5 до 9,7 мс

Один измерительный прибор заменяет целую стойку c оборудованием

По своим функциональным возможностям один анализатор PNA-X может заменить следующие измерительные приборы:
  • анализатор цепей;
  • анализатор спектра;
  • два генератора сигналов;
  • измеритель/анализатор коэффициента шума;
  • измерители мощности;
  • матричный коммутатор;
  • цифровой вольтметр.

Технология векторного анализа цепей вплоть до нанометрового диапазона

Векторные анализаторы цепей серии PNA-X совместимы со следующими измерительными решениями компании Keysight:
  • программное обеспечение для систем тестирования на физическом уровне (PLTS), позволяющее выполнять калибровку, измерения и анализ параметров линейных пассивных внутрисхемных соединений.
  • оборудование и измерительные принадлежности для исследования параметров материалов
  • сканирующий СВЧ-микроскоп для создания мощной и уникальной комбинированной установки, предназначенной для измерений профиля калиброванных емкостей и распределения легирующих примесей в нанометровом диапазоне.
Показать большеменьше
