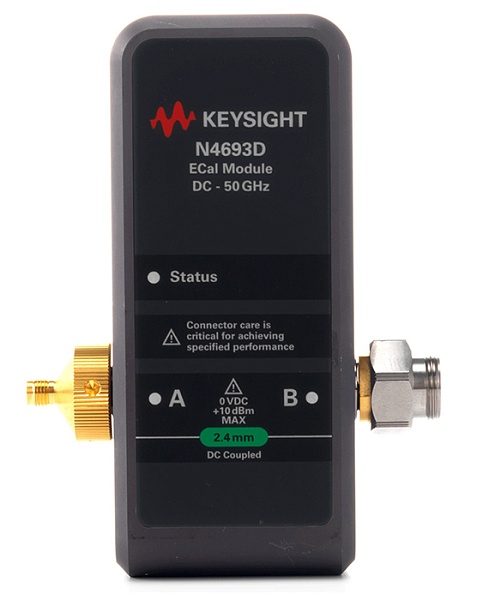

Комплексное решение для тестирования преобразователей частоты в полосе до 50 ГГц. В комплектацию N5245BP входят 4-портовый векторный анализатор цепей N5245B PNA-X 50 ГГц с опцией 423, приложения S93007B/83B/84B, модуль электронной калибровки N4693D 50 ГГц, измеритель мощности U8487A 50 ГГц с шиной USB и четыре технологических кабеля 2,4 мм. Производительность измерений аналогична модели N5245B PNA-X.

Технические характеристики:

• Максимальная частота: 50 ГГц
• Количество встроенных портов: 2-4 порта
• Гармоники: -60 дБн/

Универсальные приборы серии PNA-X Keysight для измерений параметров ВЧ-устройств

Приборы серии PNA-X — это векторные анализаторы цепей, обладающие универсальной и гибкой аппаратной платформой для измерения параметров активных устройств СВЧ-диапазона, таких как усилители, смесители и преобразователи частоты. Анализаторы цепей серии PNA-X разработаны специально для:

• производителей полупроводниковых приборов и разработчиков информационных cистем;
• разработчиков усилителей мощности базовых станций;
• разработчиков активных компонентов;
• научно-исследовательских центров и университетов.

Аппаратное обеспечение включает в себя два встроенных источника сигналов в сочетании с сумматором, приемники для измерения S-параметров и коэффициента шума, модуляторы и генераторы импульсов, а также гибкий набор коммутаторов и доступ к внутренним ВЧ-трактам анализатора. Эти аппаратные функции обеспечивают эффективные возможности для выполнения широкого спектра линейных и нелинейных измерений, которые могут быть выполнены всего за одно подключение тестируемого устройства (ТУ).

Основные характеристики анализаторов цепей Keysight серии PNA-X:

• Диапазон рабочих частот: от 10 МГц до 67 ГГц (расширение диапазона частот вниз до 900 Гц доступно в моделях N5242B/45B/47B)
• Динамический диапазон: от 124 до 129 дБ
• Выходная мощность: 13 дБм
• Встроенные порты: 2 или 4
• Время развертки: от 5,5 до 9,7 мс

Один измерительный прибор заменяет целую стойку c оборудованием

По своим функциональным возможностям один анализатор PNA-X может заменить следующие измерительные приборы:

• анализатор цепей;
• анализатор спектра;
• два генератора сигналов;
• измеритель/анализатор коэффициента шума;
• измерители мощности;
• матричный коммутатор;
• цифровой вольтметр.

Технология векторного анализа цепей вплоть до нанометрового диапазона

Векторные анализаторы цепей серии PNA-X совместимы со следующими измерительными решениями компании Keysight:

• программное обеспечение для систем тестирования на физическом уровне (PLTS), позволяющее выполнять калибровку, измерения и анализ параметров линейных пассивных внутрисхемных соединений.
• оборудование и измерительные принадлежности для исследования параметров материалов
• сканирующий СВЧ-микроскоп для создания мощной и уникальной комбинированной установки, предназначенной для измерений профиля калиброванных емкостей и распределения легирующих примесей в нанометровом диапазоне.
