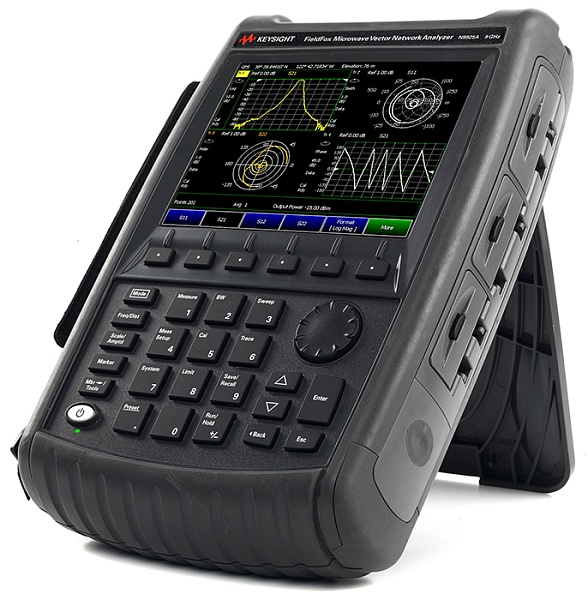

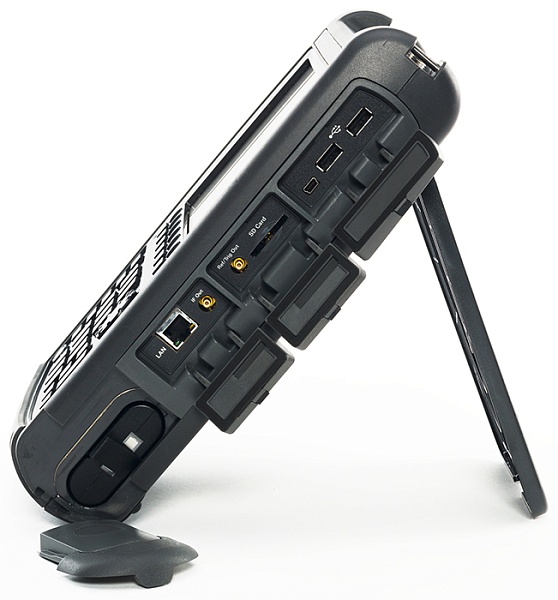

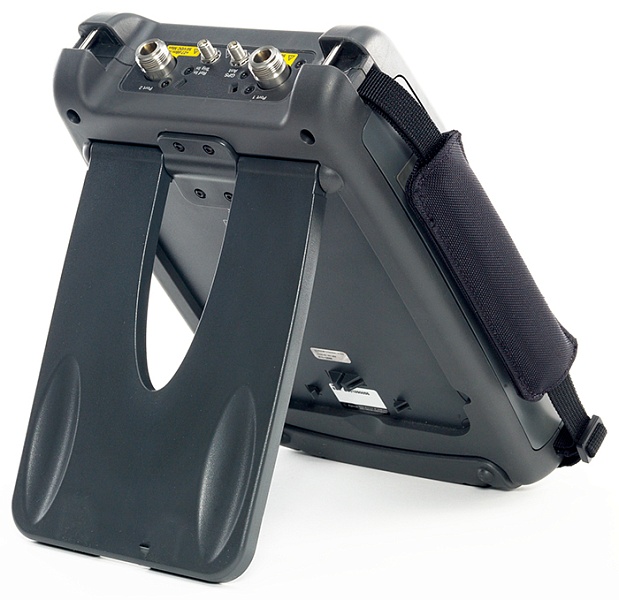

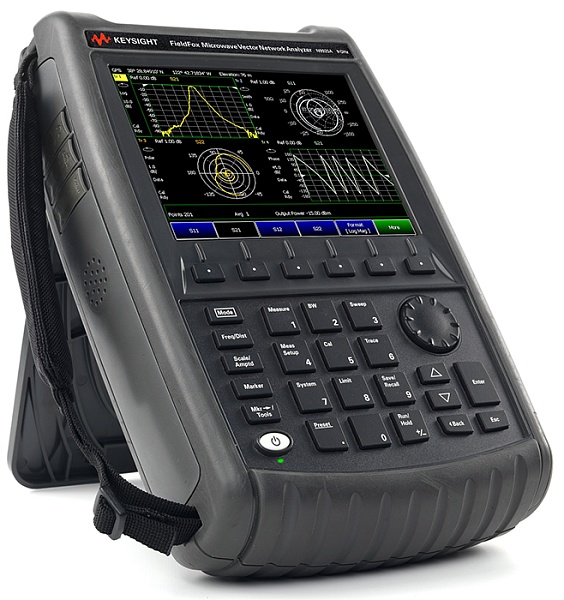

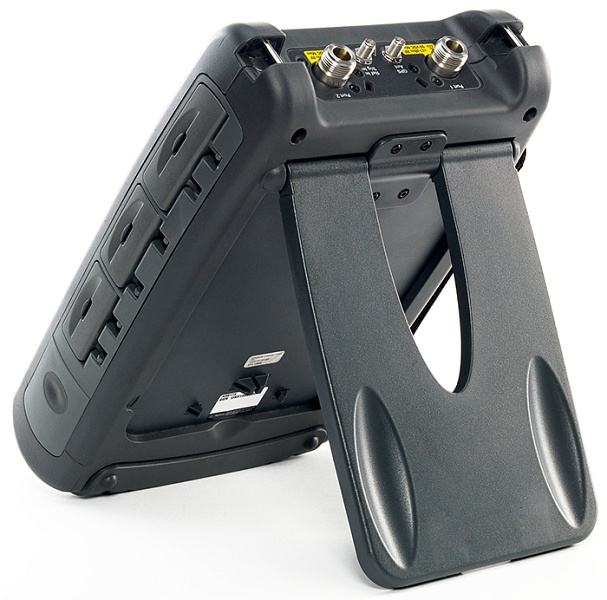

N9925A Keysight Портативный анализатор цепей

Портативный двухпортовый векторный анализатор N9925A цепей серии FieldFox Keysight

массой 3,0 кг. Диапазон рабочих частот до 9 ГГц.

FieldFox N9925A имеет много опций и широко применяется для тестирования кабелей; измерения расстояния до неоднородности; измерений вносимых потерь, обратных потерь, мощности, усиления; измерения всех четырех S-параметров (S11, S21, S12, S22) за одно подключение.

N9925A. Общие параметры.

Портативный комбинированный ВЧ анализатор FieldFox предназначен для работы в полевых условиях. Каждый режим работы имеет специализированный интерфейс, позволяющий существенно упростить использование прибора и сократить время выполнения полевых измерений.

Основное назначение комбинированного анализатора — тестирование кабелей и антенн. Он может быть сконфигурирован также как векторный анализатор цепей и анализатор спектра. Дополнительные опции включают измеритель мощности, независимый генератор сигналов, векторный вольтметр, анализатор помех, регулируемый источник постоянного тока и встроенный GPS приемник.

N9925A. Основные характеристики

Векторный анализатор цепей

• Частотный диапазон от 30 кГц до 9 ГГц
• Направленность более 35 дБ, динамический диапазон 100 дБ
• Стабильный уровень выходной мощности (±1 дБ) во всем частотном диапазоне; регулировка с шагом 1 дБ
• Измерение параметров передачи и отражения (S11 и S21) или полные двухпортовые измерения (S21, S11, S12, S22)

Анализатор кабелей и антенн

• Частотный диапазон от 30 кГц до 9 ГГц
• Измерение расстояния до неоднородности, обратных потерь, потерь в кабеле

Векторный вольтметр, измерение мощности

• Векторный вольтметр: частотный диапазон от 30 кГц до 9 ГГц, сравнение фазы и электрической длины
• Измерение мощности с помощью измерителей мощности с шиной USB в частотном диапазоне от 9 кГц до 24 ГГц (в зависимости от используемого измерителя)
• Встроенный измеритель мощности: от 5 кГц до 9 ГГц

N9925A. Приложения

• Развертывание и обслуживание сетей сотовой связи — тестирование кабелей и антенн
• Мониторинг радиочастотного спектра, анализ помех
• Тестирование активных и пассивных устройств

N9925A. Точность

• Возможность выполнения измерений с точностью, сопоставимой с точностью настольных приборов
• Встроенная функция быстрой калибровки QuickCal позволяет проводить калибровку анализатора без использования калибровочного комплекта
• Функция CalReady обеспечивает немедленную готовность прибора к проведению измерений расстояния до неоднородности и S-параметров на измерительном порте
• Функция InstAlign обеспечивает высокую точность измерения абсолютных значений амплитуды во всем диапазоне частот без предварительного прогрева прибора

N9925A. Конструктивное исполнение

• Пылезащищенная конструкция без вентиляторов и вентиляционных отверстий повышает надежность прибора при эксплуатации в неблагоприятных условиях
• Герметичный корпус позволяет использовать прибор во влажной среде
• Соответствие стандарту MIL-PRF-28800F Class 2
• Соответствие требованиям процедуры I стандарта MIL-STD-810G, Method 511.5 по работе во взрывоопасных зонах

Основные характеристики анализатора FieldFox

• Время работы от аккумулятора: 3,5 часа
• Масса прибора: 3,0 кг
• Рабочий диапазон температур: от –10°C до +55°C

В комплект поставки всех анализаторов FieldFox входят:

адаптер для питания от сети, аккумуляторная батарея, сумка для переноски, кабель для подключения к локальной сети LAN, справочное руководство и руководство пользователя. Кроме того, компания Agilent Technologies предоставляет стандартную 3-летнюю гарантию на каждый ВЧ и СВЧ анализатор FieldFox.
