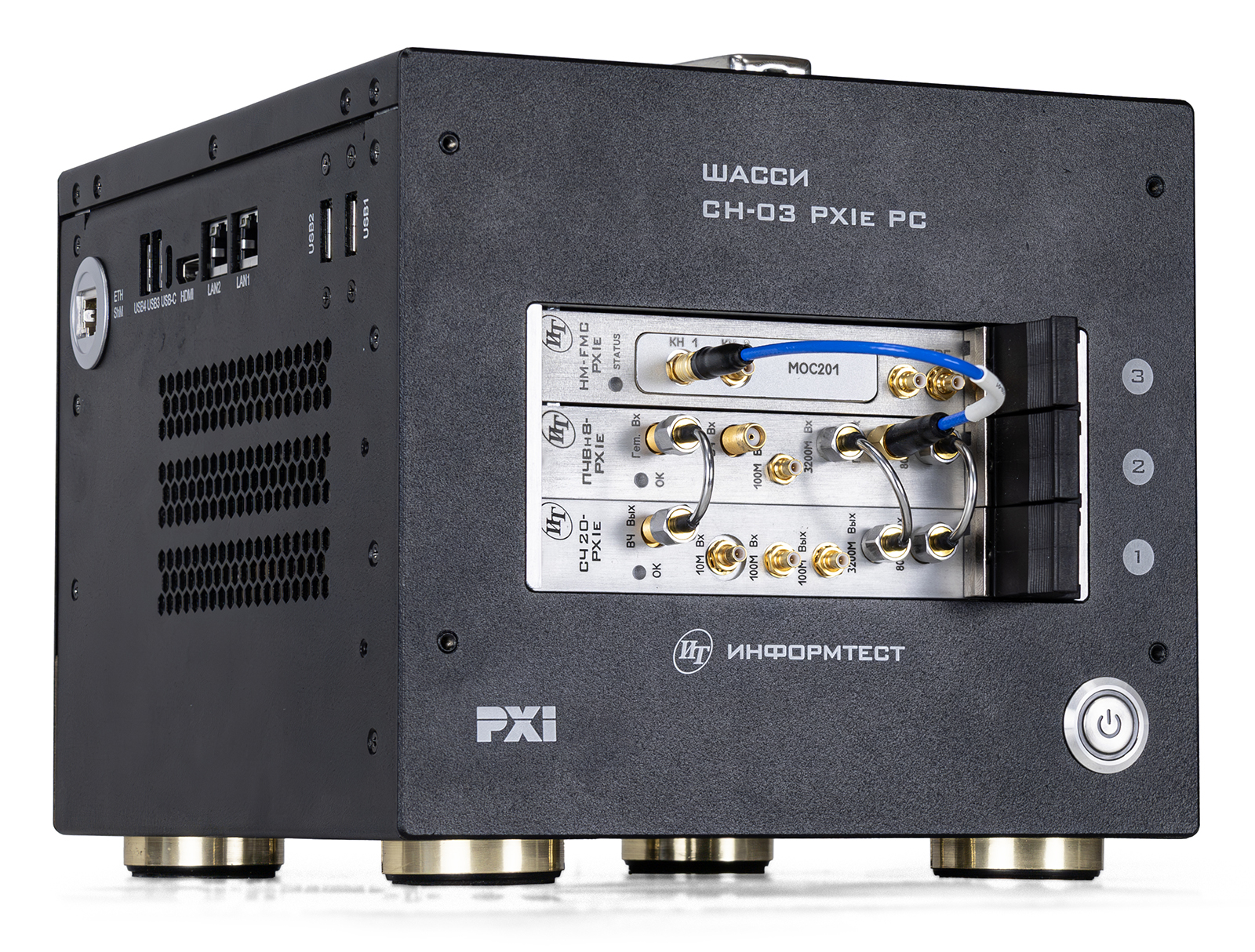

АСМ PXIe Информтест Анализатор спектра
Анализатор спектра АСМ PXIe Информтест обеспечивает измерение спектральной плотности мощности сигнала в диапазоне от 100 кГц до 15 ГГц путём преобразования частоты вниз в ПЧВн15-PXIe с помощью высококачественных сигналов гетеродинов от модуля СЧ20-PXIe и оцифровки преобразованного сигнала на частоте 150 МГц с мгновенной полосой 100 МГц.
АСМ PXIe обеспечивает высокую скорость измерений во всём диапазоне частот и анализ аналоговых и цифровых сигналов в полосе до 100 МГц в режиме реального времени. ПО модуля поддерживает работу под управлением ОС Windows, Astra Linux.

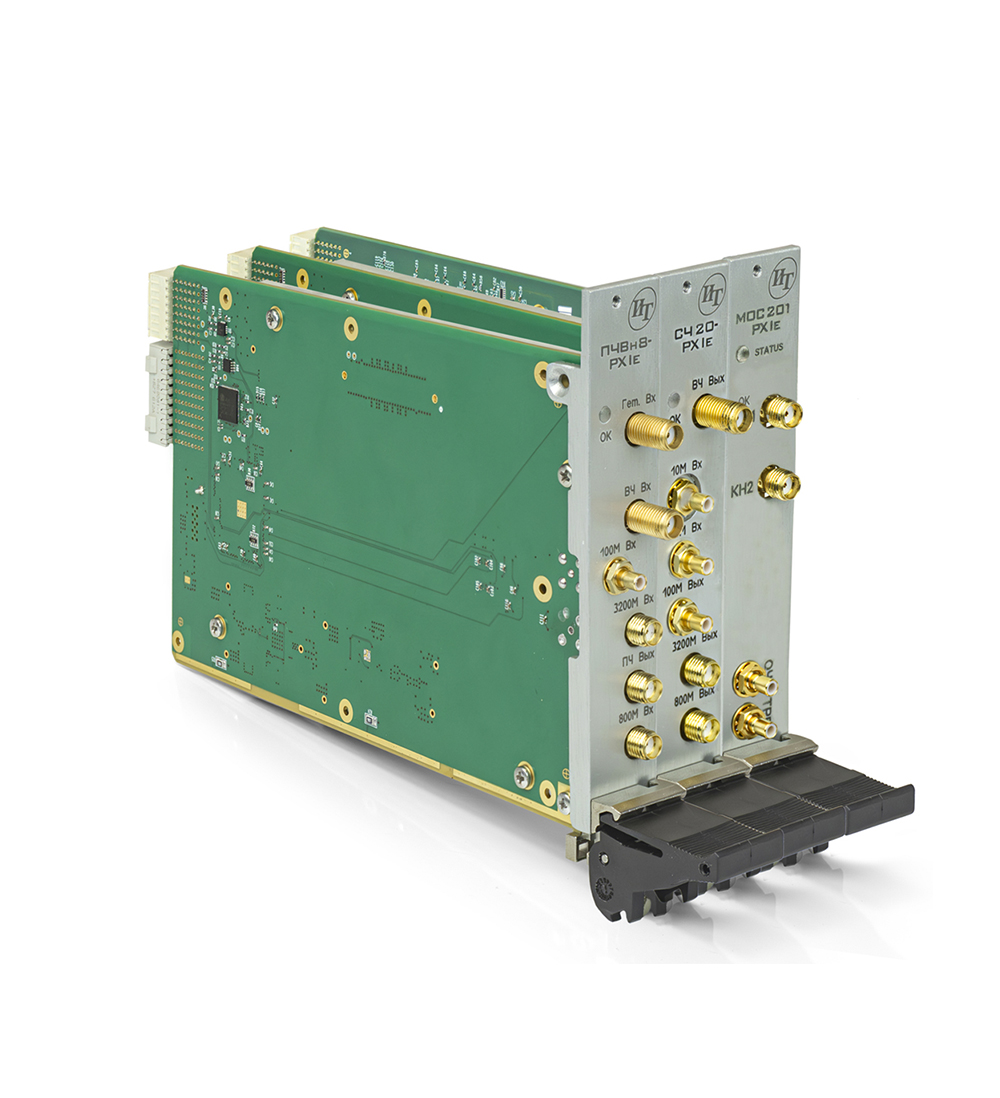

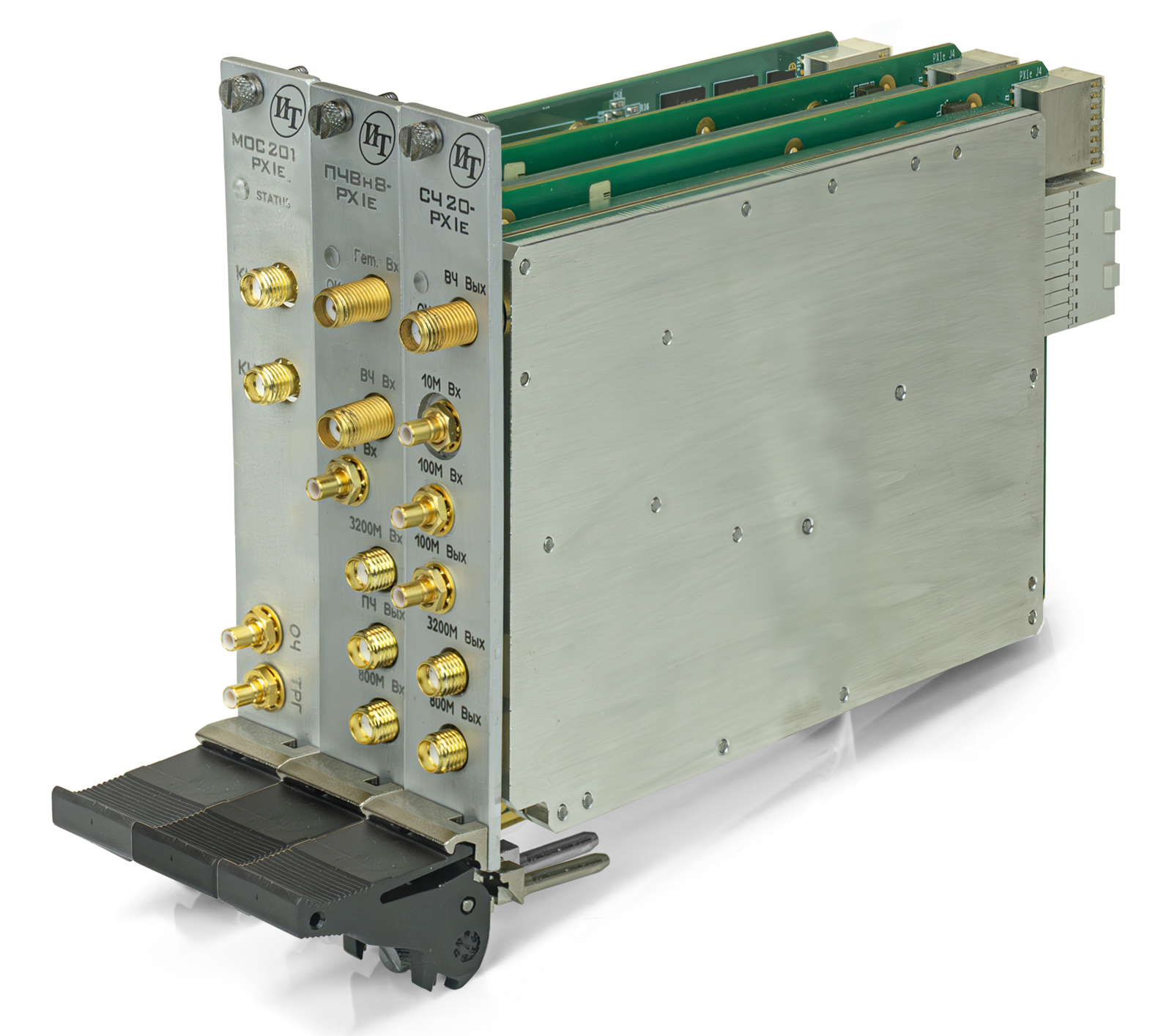

Состав комплекса:
- Гетеродин СЧ20-PXIe;
- Переносчик частоты вниз ПЧВн15-PXIe;
- Цифровой диджитайзер МОС201-PXIe.
Технические характеристики анализатор спектра АСМ PXIe Информтест:
| Диапазон входных частот: от 100 кГц до 15 ГГц | Разрешение по частоте: от 50 Гц до 10 МГц | ||||||||||||
| Разрядность АЦП: 16 бит | Максимальная ширина ПЧ по уровню −3 дБ: 100 МГц | ||||||||||||
| Частота встроенного опорного генератора: 100 МГц | Максимальная мощность входного сигнала: 20 дБм | ||||||||||||
Спектральная плотность мощности фазовых шумов:
|
Наличие МШУ: внутренний, подключаемый | ||||||||||||
| NF: 13 дБ | |||||||||||||
| Средний уровень собственных шумов: −120 дБм/Гц | |||||||||||||
| Входной соединитель SMA | |||||||||||||
Опорная частота:
|
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
