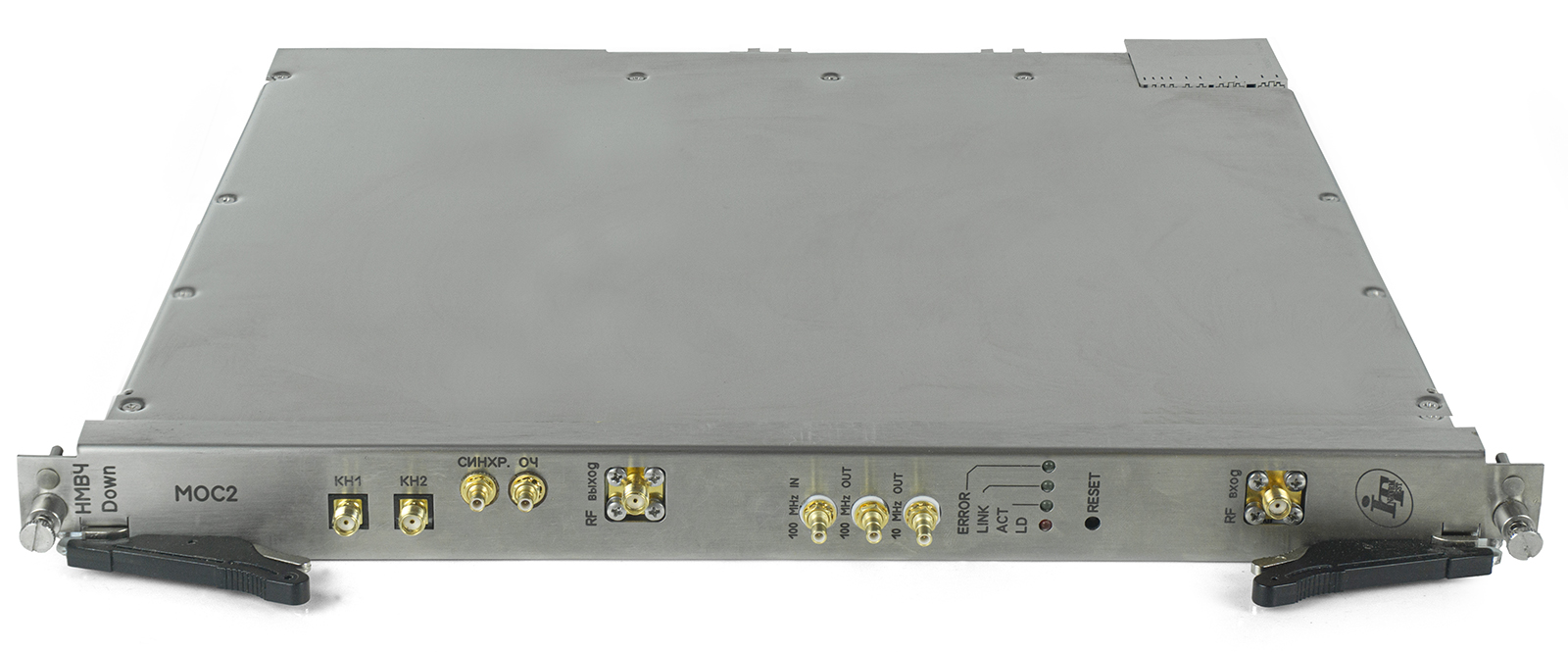

АСМ AXIe Информтест Анализатор спектра модульный
Анализатор спектра АСМ AXIe Информтест для анализа ВЧ сигналов частотой до 10 ГГц предназначен для использования в программах автоматизированного тестирования, исследования в частотной области периодических сигналов ВЧ и СВЧ диапазонов, а также для анализа параметров сигналов с аналоговой модуляцией (АМ, ЧМ, ФМ).
Функции программно-аппаратного комплекса АСМ AXIe Информтест:
- Обзор полосы частот от 4 МГц до 10 ГГц;
- Поиск пиков;
- Измерение частоты и амплитуды пиков;
- Измерение мощности в полосе частот;
- Демодуляция АМ, ЧМ, ФМ сигналов;
- Измерение глубины модуляции, девиации частоты и фазы.
Область применения комплекса – радиотехнические измерения, исследовательские и испытательные работы в лабораторных и производственных условиях, тестирование средств связи и другой телекоммуникационной аппаратуры.
Принцип действия анализатора основан на супергетеродинном переносе входного сигнала на промежуточную частоту, последующей его оцифровке с помощью АЦП и цифровой обработке сигнала с помощью алгоритмов в составе программной панели.
Технические характеристики модульного анализатора спектра АСМ AXIe Информтест:
|
Диапазон частот входного сигнала от 4 МГц до 10 ГГц* |
Предельно допустимая мощность входного сигнала 5 дБм |
| Полоса частот выходного сигнала конвертера 150 МГц | Входное сопротивление 50 Ом |
| Частота опорного кварцевого генератора не менее 100 МГц |
Пределы относительной погрешности установки частоты гетеродина ±1·10-6 |
|
Усредненный уровень собственных шумов при ослаблении входного аттенюатора 0 дБ, в диапазоне частот от 4 МГц до 10 ГГц -110 дБм/Гц |
Уровень негармонических помех, не связанных с входным сигналом, при ослаблении входного аттенюатора 0 дБ, типовые значения:
|
|
Уровень фазовых шумов гетеродина при отстройке 10 кГц -115 дБм/Гц |
КСВ входа 1,5 |
| Диапазон установок номинальных значений полосы пропускания от 50 Гц до 10 МГц |
Неравномерность АЧХ относительно уровня на частоте 100 МГц при температуре от 15 °С до 30 °С
|
Предел допускаемой относительной погрешности измерения частоты основной гармоники ВЧ сигнала в диапазоне от 4 МГц до 10 ГГц
|
Пределы допускаемой погрешности измерений уровня мощности входного сигнала в заданной полосе частот при температуре от 10 °С до 30 °С
|
Режим спектрального анализатора |
|
|
Диапазон установок центральной частоты от 4 МГц до 10 ГГц* |
Диапазон установок полосы обзора от 10 кГц до 10 ГГц |
|
Диапазон установок полосы пропускания от 50 Гц до 10 МГц |
Автоматический поиск пиков |
|
Автоматическое измерение частоты и амплитуды найденного пика |
|
|
Примечания * Возможно расширение нижней границы диапазона рабочих частот до 9 кГц при использовании модуля аттенюатора RFATT AXIe-0 (ФТКС.468260.195) **МФОЧ (ФТКС.468266.059) является источником опорного сигнала, обеспечивающего воспроизведение высокоточной частоты |
|
Режим амплитудной демодуляции (АДМ) |
|
|
Восстановление и отображение модулирующего сигнала |
Предел допускаемой относительной погрешности измерения частоты модулирующего сигнала в диапазоне от 20 Гц до 200 кГц ± 1% |
|
Предел допускаемой погрешности измерения глубины АМ в диапазоне от 0,1 до 100 %: ± 2 % |
|
Режим частотной демодуляции (ЧДМ) |
|
|
Восстановление и отображение модулирующего сигнала |
Предел допускаемой относительной погрешности измерения частоты модулирующего сигнала на частотах от 20 Гц до 200 кГц: ± 1% (при модулирующей частоте от 1 кГц до 50 кГц) |
|
Предел допускаемой относительной погрешности измерения девиации частоты в диапазоне от 1 до 106 Гц: ± (2-3) % (при девиации частоты от 1 кГц до 1 МГц) |
|
Режим фазовой демодуляции (ФДМ) |
|
|
Восстановление и отображение модулирующего сигнала |
|
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
