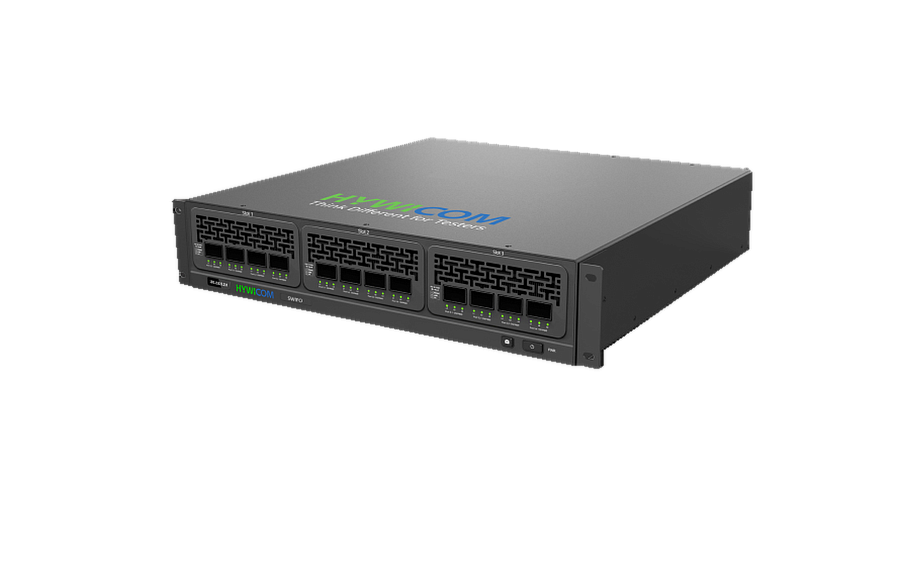

HYWICOM SWIFO — 12-портовая тестовая система Ethernet 800GE высокой
HYWICOM SWIFO
12-портовый генератор Ethernet-трафика 800G для производственного тестирования
SWIFO — высокоплотная 800G Ethernet-тестовая платформа HYWICOM, специально разработанная для массового производственного тестирования оптических модулей 800G, активных оптических кабелей AOC и активных электрических кабелей AEC.
Платформа предоставляет 12 портов 800G и суммарную полосу тестового трафика 9,6 Тбит/с. Производитель заявляет возможность одновременного полноскоростного параллельного тестирования двенадцати оптических модулей 800G за один цикл.
SWIFO обеспечивает нативное тестирование Ethernet-трафика Layer 2 и поддерживает полный диапазон скоростей от 10G до 800G. Каждый порт работает независимо, благодаря чему на разных портах можно одновременно использовать разные скорости и разные типы изделий без общей перенастройки платформы.
Ключевые особенности: HYWICOM SWIFO — 12-портовая тестовая система Ethernet 800GE высокой плотности
Плотность портов и конфигурации интерфейсов
| Количество портов | 12 × 800G. |
| Суммарная полоса | 9,6 Тбит/с. |
| Основные форм-факторы 800G | OSFP800, OSFP800-RHS, QSFP-DD800. |
| Диапазон скоростей | 10G–800G. |
| Независимость портов | Каждый тестовый порт работает независимо. |
| Смешанные скорости | Поддерживается одновременная работа портов на разных скоростях. |
| Резервирование портов | Поддерживается взаимное резервирование портов для повышения надёжности производственного тестирования. |
Типовые интерфейсные конфигурации
| Конфигурация | Состав |
|---|---|
| Hybrid Multi-Port | 12 × OSFP. |
| Hybrid Multi-Port | 12 × QSFP-DD. |
| Смешанная конфигурация | 4 × OSFP + 4 × OSFP-RHS + 4 × QSFP-DD. |
Назначение для производственных линий
SWIFO предназначен прежде всего для высокопроизводительных производственных линий оптических модулей, AOC и AEC. Высокая плотность портов позволяет тестировать большое количество изделий одновременно, а независимая работа каждого порта позволяет применять один тестер на смешанных SKU-линиях.
В официальном описании HYWICOM платформа позиционируется как решение для производственных линий оптических модулей и коммутаторов. При этом функции тестирования L1–L3 и RFC 2544 относятся к отдельной модификации SWIFO Switch Edition и не относятся к базовому SWIFO.
Ethernet-тестирование
SWIFO включает полный набор заявленных HYWICOM функций тестирования Ethernet для приложений 800G. Производитель указывает гибкую настройку длины пакетов и полосы тестового трафика.
| Уровень тестирования | Layer 2. |
| Скорости Ethernet | 10G–800G. |
| Генерация Ethernet-трафика | Поддерживается. |
| Настройка полосы трафика | Гибкая настройка. |
| Настройка длины пакета | Гибкая настройка. |
| Параллельная работа | До 12 портов 800G одновременно на полной линейной скорости. |
Производительность тестирования
HYWICOM указывает, что результаты производительных тестов SWIFO близко соответствуют результатам, получаемым от коммутаторов.
Переключение между тестовыми режимами выполняется менее чем за 10 секунд. На официальной странице это сравнивается с типичным временем 3–5 минут у других тестеров; заявленная экономия времени составляет более 90%.
| Переключение между тестовыми режимами | |
| Сравнение, приведённое производителем | 3–5 минут у других тестеров. |
| Заявленное сокращение времени | >90%. |
Вывод результатов
Платформа формирует расширенный набор результатов для производственного тестирования.
Программное обеспечение и автоматизация
SWIFO использует полностью графическую интеллектуальную программную платформу HYWICOM. Основные функции и результаты выводятся на одной странице, а настройка тестового сценария выполняется за четыре основных шага.
| Пользовательский интерфейс | Полностью графический. |
| Представление функций и результатов | Одностраничное. |
| Настройка теста | 4 основных шага. |
| Автоматизация | Поддерживается. |
| API | Python API. |
Основные сценарии применения
Характеристики HYWICOM SWIFO — 12-портовая тестовая система Ethernet 800GE высокой плотности
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
