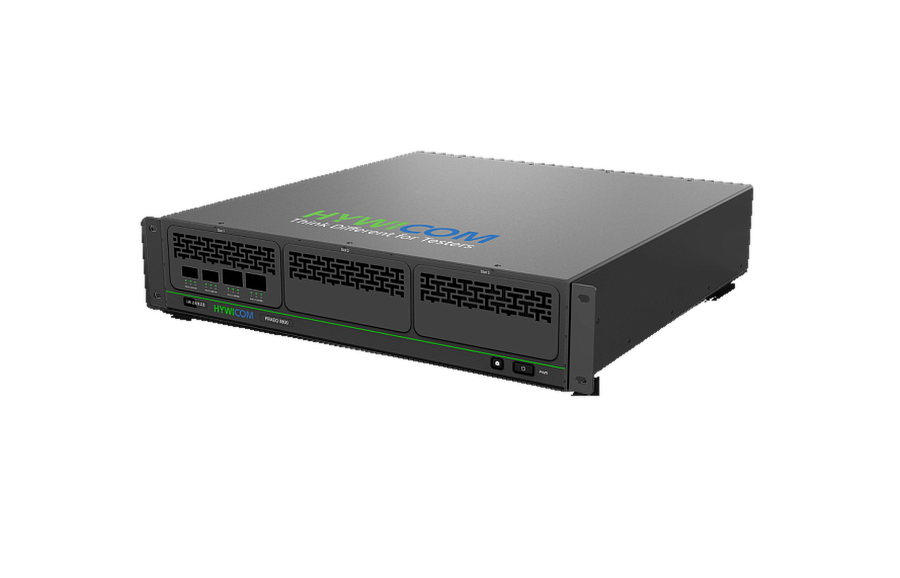

HYWICOM FRAEO 8800 — многопортовый тестер Ethernet до 800GE
HYWICOM FRAEO 8800
Многопортовая высокоплотная платформа тестирования Ethernet 800G
FRAEO 8800 — лабораторная Ethernet-платформа HYWICOM для тестирования высокоскоростных оптических модулей, активных оптических кабелей AOC и активных электрических кабелей AEC. Платформа ориентирована прежде всего на устройства классов 800G и 400G и поддерживает работу с несколькими форм-факторами высокоскоростных интерфейсов.
Архитектура FRAEO 8800 построена на двух независимо конфигурируемых слотах. В каждом слоте могут использоваться различные тестовые модули, что позволяет формировать смешанные конфигурации интерфейсов и одновременно работать с устройствами разных типов и скоростей.
В актуальном описании конфигураций производитель указывает поддержку до четырёх тестовых портов и суммарную полосу тестового трафика до 3,2 Тбит/с. Каждый порт может работать независимо на собственной скорости, поэтому смешанные многоскоростные тесты выполняются без необходимости переконфигурировать всю систему.
Ключевые возможности
Интерфейсы, скорости и пропускная способность
| Тип платформы | Высокоплотная многопортовая лабораторная Ethernet-тестовая платформа. |
| Архитектура | Модульная, 2 независимо конфигурируемых слота. |
| Максимальная конфигурация, указанная в разделе совместимости | До 4 тестовых портов. |
| Полоса тестового трафика | До 3,2 Тбит/с. |
| Высокоскоростные форм-факторы | QSFP-DD800, OSFP800, OSFP800-RHS. |
| Диапазон тестирования оптических модулей | 800G–100G. |
| Поддерживаемые Ethernet-приложения | 800GE–10GE. |
| Режим работы портов | Независимая работа каждого порта на собственной скорости; поддерживаются смешанные скоростные конфигурации. |
Типовые конфигурации интерфейсов
| Конфигурация | Состав портов |
|---|---|
| Типовая конфигурация 1 | 2 × QSFP-DD + 2 × OSFP. |
| Типовая конфигурация 2 | 2 × QSFP-DD + 1 × OSFP + 1 × OSFP-RHS. |
Многоскоростное тестирование
FRAEO 8800 рассчитана на совместное тестирование оптических модулей разных типов и скоростей. Независимое управление портами позволяет одновременно использовать различные форм-факторы и скорости без общей перенастройки платформы.
Производитель указывает совместимость с оптическими модулями от 800G до 100G и поддержку Ethernet-приложений от 800GE до 10GE. Для высокоскоростных сценариев предусмотрены QSFP-DD800, OSFP800 и OSFP800-RHS.
Тестирование оптических модулей, AOC и AEC
FRAEO 8800 предназначена для функционального и нагрузочного тестирования высокоскоростных оптических модулей, AOC и AEC. Платформа позволяет выполнять двунаправленное тестирование между модулями в различных сочетаниях QSFP-DD800, OSFP800 и OSFP800-RHS.
Для AI-инфраструктуры и центров обработки данных поддерживаются сценарии breakout, включая соединение одного интерфейса 800G с несколькими интерфейсами меньшей скорости.
| Пример Breakout | 1 × 800G OSFP ↔ 2 × 400G OSFP/RHS. |
| Типы тестируемых кабельных сборок | AOC и AEC, включая конфигурации 1:N. |
| Двунаправленное тестирование | Поддерживается для комбинаций QSFP-DD800, OSFP800 и OSFP800-RHS. |
| Стресс-тестирование | Поддерживаются стрессовые сценарии, включая многоскоростное стресс-тестирование I²C. |
CMIS
FRAEO 8800 поддерживает комплексное тестирование интерфейса управления оптическими модулями CMIS. В актуальной версии страницы производителя указана поддержка спецификаций CMIS от версии 3.0 до 5.3, включая VDM и CDB.
| Версии CMIS | CMIS 5.3–3.0. |
| VDM | Поддерживается. |
| CDB | Поддерживается. |
| Количество функциональных тестов | Более 1 700. |
Когерентные DCO-модули
Платформа поддерживает тестирование подключаемых когерентных DCO-модулей. Производитель указывает полное покрытие сценариев тестирования pluggable coherent DCO в составе FRAEO 8800.
Программное обеспечение и управление
FRAEO 8800 использует полностью графическую интеллектуальную программную платформу HYWICOM. Интерфейс предназначен для одновременного отображения функций и результатов тестирования и поддерживает управление непосредственно с сенсорного экрана прибора.
Основные сценарии применения
Характеристики HYWICOM FRAEO 8800 — многопортовый тестер Ethernet до 800GE
