Госреестр 9230A-500 GuildLine Шунт измерительный постоянного тока
Диапазон измерительных токов до 500 А. Измерительный шунт представляет собой 4-контактное устройство, предназначенное для точного измерения постоянного тока.
Внесен в ГРСИ (Госреестр).

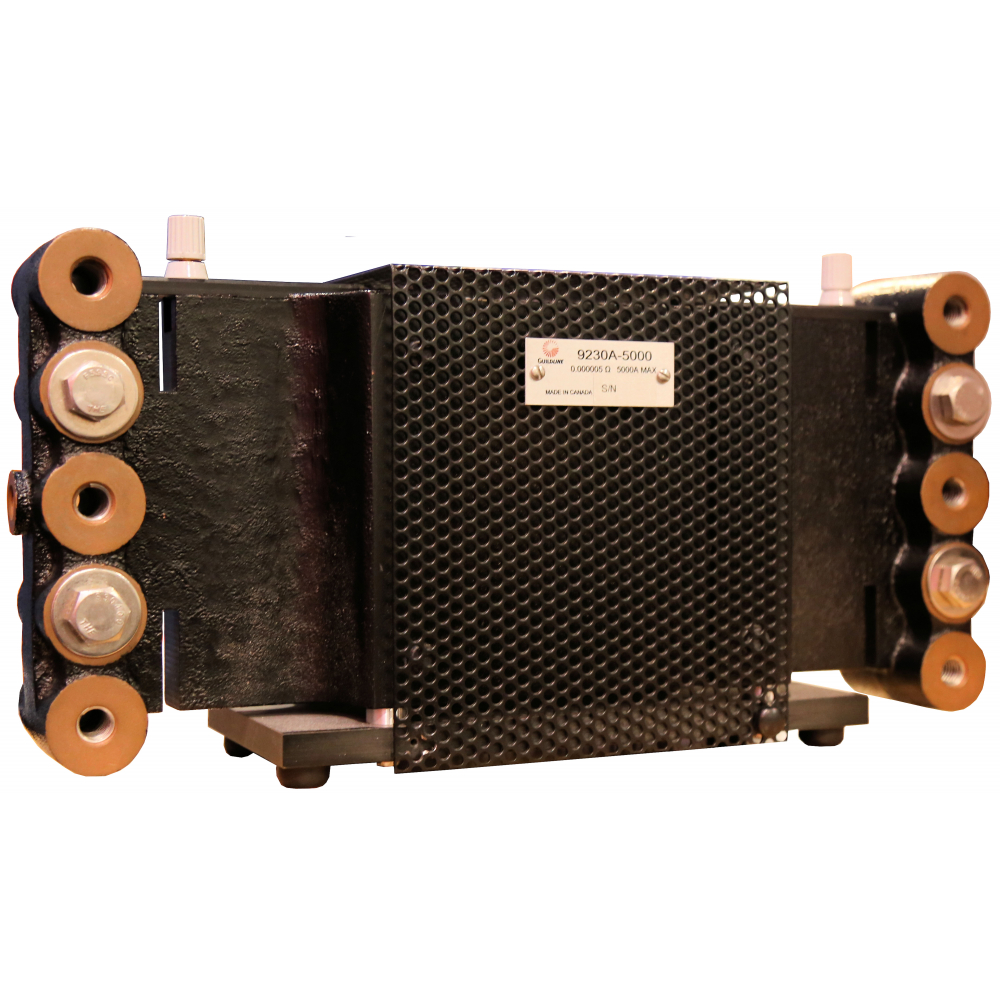

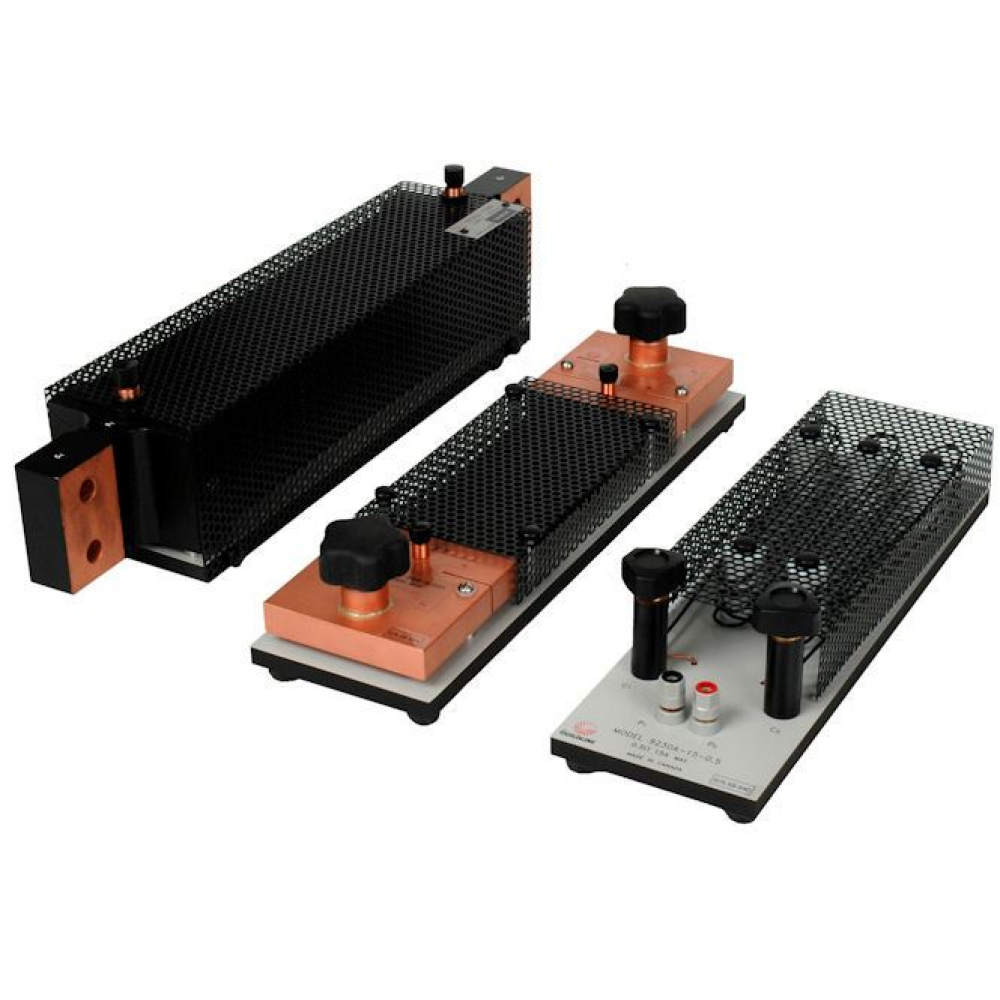

Прецизионные шунты постоянного тока 9230A-500, 9230A-1000 Guildline Instruments выполнены в виде пластин из манганина, соединенных твердым припоем с наконечниками из латуни и меди. Наконечники имеют резьбовые соединения для токовых и потенциальных зажимов-винтов.
Шунты расположены на изолирующей подложке для механической устойчивости и покрыты перфорированной металлической крышкой для наилучшего охлаждения. Сверху на шунт устанавливается блок вентиляторов для принудительного охлаждения.
Основные метрологические и технические характеристики шунтов измерительных постоянного тока 9230A-500, 9230A-1000 Guildline:
|
Наименование характеристики |
Значение |
|
|
9230A-500 |
9230A-1000 |
|
|
Номинальное сопротивление, мОм |
0,5 |
0,1 |
|
Максимальный ток (при использовании принудительного охлаждения), А |
500 |
1000 |
|
Пределы допускаемой основной относительной погрешности шунта по сопротивлению, % |
±0,1 |
±0,025 |
|
Пределы допускаемой дополнительной погрешности шунта, вызванной отклонением температуры окружающего воздуха от нормальной, %/˚С |
±0,0004 |
±0,0025 |
|
Время установления рабочего режима при использовании охлаждения, мин |
2 |
4 |
|
Габаритные размеры(длина*ширина*высота), мм |
406*114*26 |
530*114*145 |
|
Масса, кг, не более |
5,8 |
7,2 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, ˚С - относительная влажность, %, не более Рабочие условия эксплуатации: - температура окружающего воздуха, ˚С - относительная влажность, %, не более |
От 22 до 24 70
От 18 до 28 70 |
|
