9230A-1000 GuildLine Шунт измерительный постоянного тока

Диапазон измерительных токов до 1000 А. Прецизионный шунт представляет собой 4-контактное устройство, предназначенное для точного измерения постоянного тока.
Внесен в ГРСИ (Госреестр).

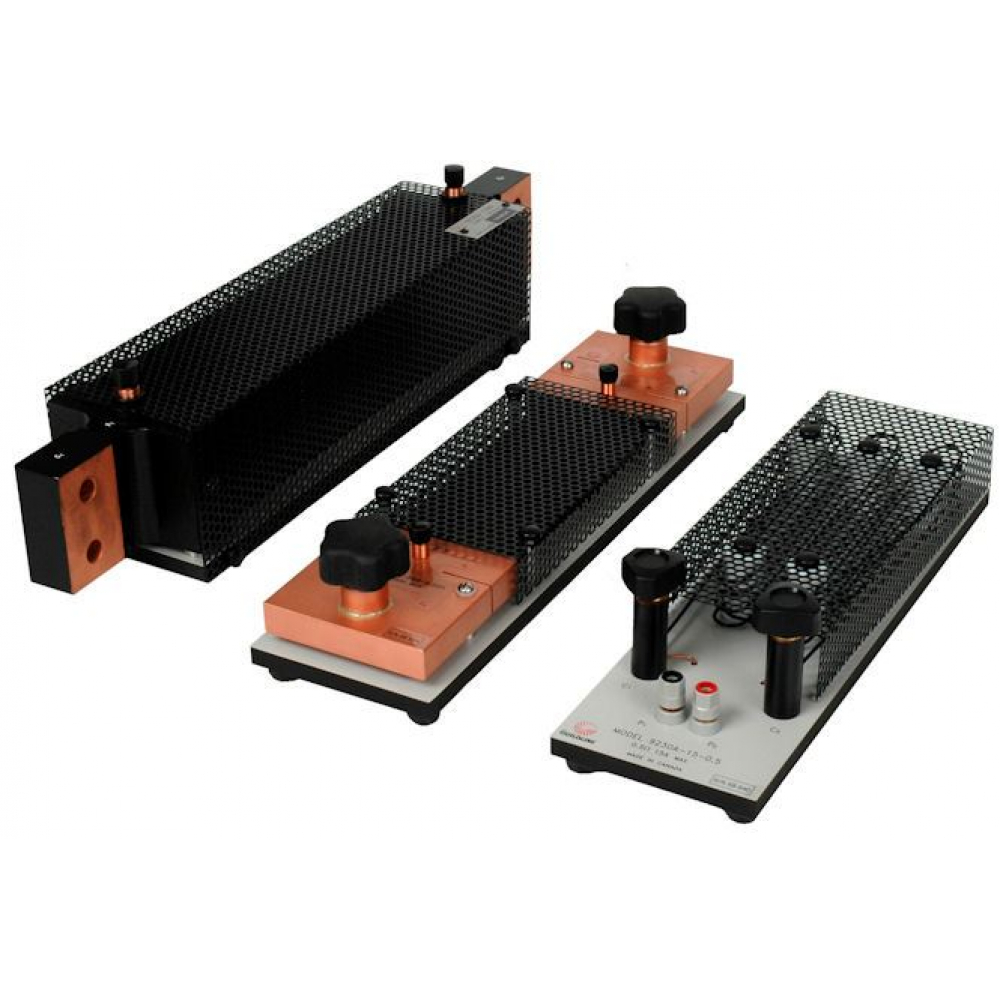

Измерительные шунты постоянного тока 9230A-500, 9230A-1000 Guildline Instruments выполнены в виде пластин из манганина, соединенных твердым припоем с наконечниками из латуни и меди. Наконечники имеют резьбовые соединения для токовых и потенциальных зажимов-винтов. По сравнению с шунтами 9230A-500 модификация 9230A-1000 изготовлена в обновленном и видоизмененном корпусе.

Шунты расположены на изолирующей подложке для механической устойчивости и покрыты перфорированной металлической крышкой для наилучшего охлаждения. Сверху на шунт устанавливается блок вентиляторов для принудительного охлаждения.

Основные метрологические и технические характеристики шунтов измерительных постоянного тока 9230A-500, 9230A-1000 Guildline:

Наименование характеристики	Значение
Наименование характеристики	9230A-500	9230A-1000
Номинальное сопротивление, мОм	0,5	0,1
Максимальный ток (при использовании принудительного охлаждения), А	500	1000
Пределы допускаемой основной относительной погрешности шунта по сопротивлению, %	±0,1	±0,025
Пределы допускаемой дополнительной погрешности шунта, вызванной отклонением температуры окружающего воздуха от нормальной, %/˚С	±0,0004	±0,0025
Время установления рабочего режима при использовании охлаждения, мин	2	4
Габаритные размеры(длинаширинавысота), мм	40611426	530114145
Масса, кг, не более	5,8	7,2
Нормальные условия эксплуатации: - температура окружающего воздуха, ˚С - относительная влажность, %, не более Рабочие условия эксплуатации: - температура окружающего воздуха, ˚С - относительная влажность, %, не более	От 22 до 24 70 От 18 до 28 70
