Оптические столы
В сфере лазерной физики и микроскопии точность результатов напрямую зависит от стабильности внешней среды. Даже незаметные для человека микровибрации от проезжающего за окном транспорта, работы вентиляции или шагов в коридоре способны полностью разрушить интерференционную картину или размыть фокус прецизионной оптики. Чтобы исключить влияние внешних механических шумов и создать идеальные условия для экспериментов, в современных лабораториях используют специализированные оптические столы.
Что такое оптический стол и для чего он нужен
Оптический стол — это специальная высокоточная платформа, на которой размещают чувствительное оборудование. Вот за счет чего стол гарантирует идеальную стабильность:
-
Сотовая структура. Между верхней и нижней стальными пластинами находится легкий, но сверхпрочный каркас, который похож на пчелиные соты. Благодаря этому стол получается жестким, не прогибается под тяжелой аппаратурой и не скручивается.
-
Магнитная поверхность. Верхняя часть сделана из специальной нержавеющей стали, которая отлично магнитит. Это позволяет надежно крепить линзы, зеркала и лазеры обычными винтами или удобными магнитными держателями.
-
Отверстия для крепежа. Весь стол покрыт сеткой готовых монтажных отверстий с резьбой М6. Под каждым отверстием находится герметичный защитный колпачок. Если случайно пролить на стол воду или уронить мелкий винтик, они не попадут внутрь конструкции.
Такая система работает как надежный глушитель механической энергии, моментально поглощает любые внутренние вибрации.
Как выбрать оптический стол под задачи
Основные параметры, на которые стоит обратить внимание:
-
Толщина столешницы. Влияет на жесткость конструкции и резонансную частоту. Стандартные значения — от 200 до 400 мм.
-
Виброизоляция. Ключевой параметр для оборудования, которое чувствительно к вибрациям. Пассивная виброизоляция использует демпфирующие материалы или пневматические опоры. Подходит для случаев, когда не требуется высокая скорость отклика. Активная виброизоляция включает датчики, контроллеры и актуаторы, которые динамически компенсируют вибрации в реальном времени. Эффективна для подавления низкочастотных колебаний, но требует электропитания и более сложна в обслуживании.
-
Ширина и длина столешницы. Между оптическими элементами, лазерами и контроллерами должно оставаться свободное пространство. Стандартная ширина — от 90 до 150 см. Длина зависит от схемы и может составлять от 120 до 360 см и более.

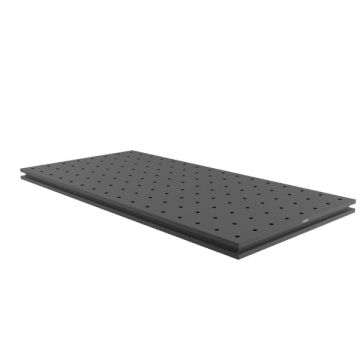

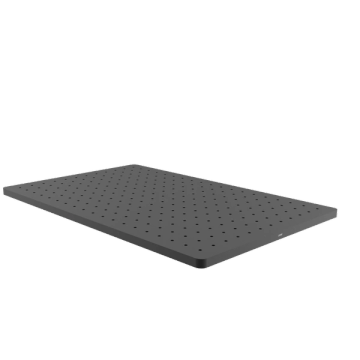

Для простых оптических схем и учебных стендов достаточно базовой алюминиевой или стальной плиты на жестких или простых эластомерных опорах. Для стандартной лазерной интерферометрии, голографии или работы с конфокальным микроскопом выбирайте сотовую столешницу толщиной 20-30 см на пассивных пневматических опорах. Для систем сканирующей зондовой микроскопии и высокоточных измерений используйте толстые плиты от 30 см с активными системами виброизоляции и демпфированием.
Где купить надежные оптические столы
АО «Акметрон» предлагает композитные оптические столы с разной комплектацией — точно подберете оптимальное решение для ваших задач. При необходимости можно укомплектовать стол дополнительными аксессуарами: виброизоляторами, системами крепления и другими опциями. Продукция проходит строгий контроль и соответствует отраслевым нормам.
Компания активно развивает собственное ПО, программные-аппаратные комплексы ПАКи и промышленную мебель STAVR. Акметрон на постоянной основе сотрудничает с крупнейшими отечественными госкорпорациями, научно-исследовательскими институтами (НИИ), ведущими вузами страны, а также регулярно демонстрирует готовые кейсы на профильных выставках.
