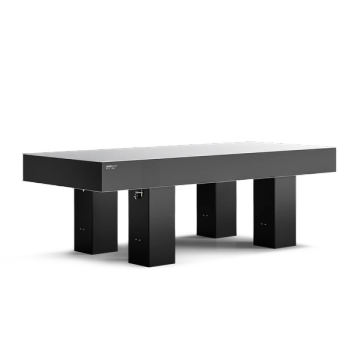

Опора с системой активной пневматической виброизоляции ЛАССАРД 65APTS
Опора с системой активной пневматической виброизоляции для оптических столов. Обеспечивает подавление вибраций до 93–98 % в вертикальной и горизонтальной плоскостях; комплект из четырёх виброизоляторов выдерживает нагрузку до 2500 кг.
Опора с системой активной пневматической виброизоляции для оптических столов. Обеспечивает подавление вибраций до 93–98 % в вертикальной и горизонтальной плоскостях; комплект из четырёх виброизоляторов выдерживает нагрузку до 2500 кг.
Назначение
Опора с системой активной пневматической виброизоляции предназначена для установки оптических столов и другого прецизионного оборудования, чувствительного к вибрациям. Обеспечивает гашение вибраций в вертикальной и горизонтальной плоскостях: при 5 Гц — 93% по вертикали и 95% по горизонтали, при 10 Гц — 97% и 98% соответственно.
Конструкция
Комплект из четырёх виброизоляторов рассчитан на максимальную нагрузку 2500 кг. Резонансные частоты: вертикальная — 0.8 Гц, горизонтальная — 1.1 Гц. Система выполняет автоматическую установку с точностью 0.3 мм и обеспечивает регулировку высоты в диапазоне 21 мм. Питание — сжатым воздухом с максимальным давлением 5.5 атм (0.55 МПа); в комплект поставки входит источник сжатого воздуха (компрессор). Доступно дополнительное исполнение на жёстком стальном каркасе. Варианты исполнения — независимые опоры высотой 700, 600 или 450 мм, либо каркасное исполнение по требованию заказчика.
Применение
Применяется при сборке лабораторных оптических установок, где требуется снижение уровня вибраций для точной юстировки оптической схемы, стабилизации измерительного оборудования и надёжного крепления оптики на оптическом столе.
| Опция | Описание |
|---|---|
| 65APTS-07 | Высота 700 мм; независимые опоры |
| 65APTS-06 | Высота 600 мм; независимые опоры |
| 65APTS-045 | Высота 450 мм; независимые опоры |
| 65APTS07 | Высота 700 мм; каркасное исполнение по требованию заказчика |
| 65APTS06 | Высота 600 мм; каркасное исполнение по требованию заказчика |
| 65APTS045 | Высота 450 мм; каркасное исполнение по требованию заказчика |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
