Apposite Netropy SD-WAN Tester — комплексное решение для тестирования и оптимизации SD-WAN
Apposite Netropy SD-WAN Tester — комплексное тестирование и оптимизация SD-WAN
Apposite Netropy SD-WAN Tester — комплексное программное решение для проверки, сравнения и оптимизации SD-WAN до и после развертывания. Решение сочетает высокомасштабную генерацию трафика L2–L7 с WAN-эмуляцией и позволяет воспроизводить гибридные WAN-среды с MPLS, broadband Internet, LTE/5G и satellite links в контролируемой повторяемой лабораторной среде.
Netropy SD-WAN Tester предназначен для проверки SD-WAN gateways и всей end-to-end архитектуры: выбора маршрута, QoS, policy-driven routing, устойчивости к деградации каналов, failover и recovery, производительности приложений, работы под нагрузкой и поведения при сетевых отказах. Тестовая среда позволяет сравнивать решения разных производителей при одинаковых профилях сети и прикладной нагрузки.
Назначение
Основные функции
Архитектура тестирования SD-WAN
Тестовая среда строится между эмулируемыми branch-office, data-center и cloud endpoints. Traffic Generator формирует прикладные потоки, а WAN Emulator создаёт несколько независимых путей с различными задержками, потерями и другими impairments. Такой стенд позволяет измерять не только packet-level характеристики, но и влияние выбора WAN-пути на реальные приложения.
Гибридные WAN-пути
Типичный SD-WAN объединяет несколько технологий доступа. В официальных материалах Apposite приводятся MPLS для high-priority traffic, Internet broadband для менее критичного трафика и wireless/4G как дополнительный или резервный канал. Текущая продуктовая страница также указывает LTE/5G и satellite links.
| Тип WAN-пути | Что проверяется |
|---|---|
| MPLS | Приоритетный транспорт, стабильность пути, QoS, сравнение с более дешёвыми WAN-каналами. |
| Broadband Internet | Работа приложений при более высокой вариативности latency, jitter и packet loss. |
| LTE / 5G | Резервирование, мобильный WAN, динамические характеристики и переключение между путями. |
| Satellite | Пути с большой задержкой и нестабильными характеристиками, используемые как основной или резервный транспорт. |
Пример профиля трёх WAN-каналов
| Путь | Delay | Jitter | Loss |
|---|---|---|---|
| Wireless | 171 ms | 2.9 ms | 0.25% |
| Internet | 94 ms | 2.4 ms | 0.1% |
| MPLS | 60 ms | 0.3 ms | 0.01% |
Проверка Quality of Service
Netropy SD-WAN Tester генерирует multi-layer application traffic с DSCP и ToS markings. Это позволяет проверять, что latency-sensitive и business-critical приложения получают требуемый приоритет относительно bulk и best-effort traffic.
Path selection и policy-driven routing
Для проверки интеллектуальной маршрутизации создаются несколько WAN-путей с различными профилями latency, jitter, loss и bandwidth. Затем измеряется, выбирает ли SD-WAN gateway путь в соответствии с заданной политикой и меняет ли маршрут при деградации условий.
Тестирование выполняется как при нормальных условиях, так и при динамическом изменении параметров. Это позволяет оценить момент переключения, корректность возврата на основной канал и влияние path switching на активные пользовательские сессии.
Failover, recovery и устойчивость
Тестирование latency и jitter thresholds
Latency и jitter могут динамически повышаться для основного пути выше пороговых значений SD-WAN. Контроллер должен определить, является ли ухудшение кратковременной вариацией или длительной деградацией, и принять решение о переключении трафика.
Apposite отдельно подчёркивает, что слишком частое переключение путей также может ухудшать пользовательскую производительность. Поэтому тестирование должно проверять баланс между быстрой реакцией на impairment и предотвращением избыточного path switching.
Congestion и bandwidth constraints
WAN Emulator создаёт ограничения полосы пропускания и background traffic, вызывающий congestion. На таком фоне проверяется работа приоритизации SD-WAN и то, сохраняют ли важные и чувствительные ко времени приложения приемлемую производительность.
Link aggregation
Если SD-WAN объединяет пропускную способность нескольких путей, тест должен формировать достаточный трафик для проверки поведения при распределении одного потока между несколькими каналами. Различия в задержке путей могут приводить к out-of-order delivery, поэтому оценивается фактическая application performance при link aggregation.
Application-aware routing
SD-WAN может распределять трафик по каналам на основании application/protocol type, стоимости, performance и доступной capacity. Netropy SD-WAN Tester воспроизводит разные параметры каждого WAN-пути и формирует реальный application mix для проверки того, что приложения направляются по ожидаемым каналам и сохраняют требуемую производительность.
Application acceleration и WAN optimization
В официальных материалах Apposite среди функций SD-WAN, подлежащих проверке, перечислены compression, deduplication, caching, TCP optimization и application-specific proxying. Эмуляция различных WAN conditions позволяет измерять эффективность этих механизмов для разных приложений и сетевых профилей.
Распределённые офисы, ЦОД и облачные приложения
Netropy SD-WAN Tester позволяет воспроизводить соединения между branch offices, headquarters, data centers и cloud applications. Это важно для прямого cloud breakout, SaaS-доступа и сценариев, в которых часть приложений идёт напрямую в облако, а часть — через корпоративный data center.
Production traffic capture, replay и amplification
Реальный production traffic можно использовать как основу нагрузки. Захваченный трафик воспроизводится в лаборатории и масштабируется, чтобы измерять throughput, responsiveness и resilience при нагрузке, близкой к эксплуатационной или превышающей её.
Security traffic в SD-WAN
Вместе с легитимными application flows Netropy SD-WAN Tester может формировать threat traffic, включая malware, DDoS и другие CVE-based scenarios. Это позволяет проверять security-функции SD-WAN и firewall-компоненты одновременно с измерением производительности обычных приложений.
Количество эмулируемых ссылок
Текущая страница Netropy SD-WAN Tester указывает возможность эмулировать до 30 links per port, причём каждый link может иметь собственные network impairments — latency, jitter и loss. Это позволяет собирать сложные multi-path сценарии без использования реальных WAN-подключений.

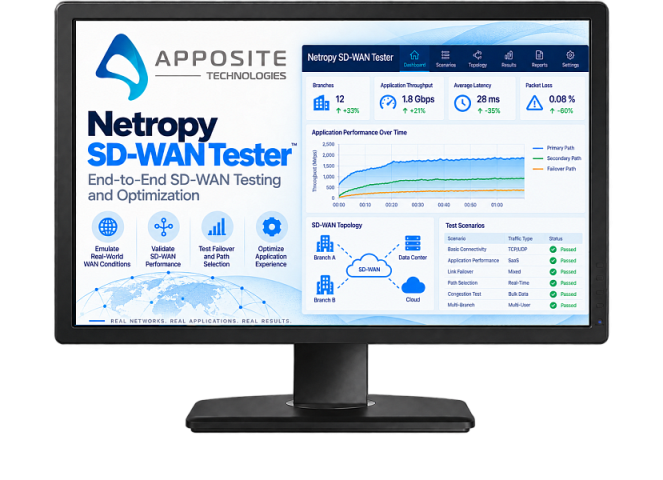

Browser-based GUI
Тесты настраиваются через browser-based GUI с wizard-driven конфигурацией и drag-and-drop application mix builder. Интерфейс позволяет задавать application tracks, host configuration, Traffic Profile и Load Profile, после чего запускать тесты и анализировать результаты.
Статистика и отчётность
| Показатель / функция | Описание |
|---|---|
| Throughput | Измерение пропускной способности при нормальных и деградированных WAN conditions. |
| Latency | Контроль задержки на уровне сети и влияния на application performance. |
| Jitter | Измерение вариации задержки, критичной для real-time traffic. |
| Packet loss | Контроль потерь и реакции SD-WAN policy на ухудшение качества пути. |
| Session behavior | Оценка поведения сессий при failover, recovery и stress. |
| Per-application statistics | Раздельный анализ производительности каждого приложения. |
| Per-stream statistics | Раздельная статистика для отдельных потоков. |
| Customizable reports | Формирование настраиваемых test reports. |
Автоматизация
Для интеграции в автоматизированные лаборатории доступен comprehensive RESTful API. Система также позволяет запускать несколько тестов одновременно и оставлять их выполняться в background.
Почему WAN impairments необходимо проверять на уровне приложений
В официальном материале Apposite приведён пример: при передаче файла по линии 1 Gbps cross-country latency 120 ms может ограничить фактический throughput значением менее 100 Mbps. При packet loss 0.1% — один потерянный пакет из тысячи — throughput в этом же примере снижается до 5 Mbps. Поэтому оценка одного только номинального bandwidth недостаточна для проверки SD-WAN.
Варианты исполнения
Netropy SD-WAN Tester является программным решением и доступен на высокопроизводительных аппаратных платформах, а также в virtual и cloud editions. Подробные характеристики аппаратных платформ в этой карточке не дублируются.
| Вариант | Исполнение |
|---|---|
| Netropy Network Emulator Series | Аппаратные исполнения Netropy SD-WAN Tester от 1 Gbps до 100 Gbps. |
| Netropy Virtual Edition | VMware, KVM, Docker. |
| Netropy Cloud Edition | AWS, Google Cloud, Azure. |
Ключевые технические параметры
| Параметр | Значение / возможность |
|---|---|
| Тип решения | All-in-one SD-WAN performance testing solution. |
| Уровни тестирования | L2–L7. |
| WAN-технологии | MPLS, broadband Internet, LTE/5G, satellite. |
| Количество WAN links | До 30 links per port, каждый со своими impairments. |
| Network impairments | Latency, jitter, packet loss, bandwidth limits, congestion; также тестирование outages и degradation. |
| Traffic generation | High-scale real application flows; thousands of endpoints с уникальными MAC/IP. |
| Production traffic | Capture, replay и amplification. |
| QoS | DSCP и ToS markings; application-level измерение производительности. |
| Security traffic | Malware, DDoS и другие CVE-based scenarios вместе с legitimate application flows. |
| KPIs | Throughput, latency, jitter, packet loss, session behavior. |
| Статистика | Per application и per stream. |
| Отчёты | Customizable test reports. |
| GUI | Browser-based, platform-agnostic; wizard-driven configuration; drag-and-drop application mix builder. |
| API | Comprehensive RESTful API. |
| Параллельные тесты | Несколько тестов одновременно, включая background execution. |
| Аппаратные исполнения | 1 Gbps–100 Gbps. |
| Virtual Edition | VMware, KVM, Docker. |
| Cloud Edition | AWS, Google Cloud, Azure. |
