Apposite Linktropy Network Delay Simulator Series — аппаратные
Аппаратные эмуляторы глобальных сетей Apposite Linktropy предназначены для воспроизводимого тестирования приложений, сетевого оборудования и сервисов в условиях ограниченной пропускной способности, задержки, джиттера, потерь и битовых ошибок.
Прибор устанавливается между двумя сегментами тестовой сети и в реальном времени изменяет проходящий Ethernet-трафик. Это позволяет до внедрения проверить, как веб-система, клиент-серверное приложение, VoIP, видеосвязь, удалённое резервное копирование, SD-WAN или сетевое устройство поведёт себя при реальных ограничениях WAN.
Модельный ряд
Linktropy 5510 — профессиональный одноканальный эмулятор WAN до 1 Гбит/с.
Linktropy 8510 — четыре независимых канала до 1 Гбит/с каждый.
Linktropy Mini-G100 — компактный переносной эмулятор до 100 Мбит/с.
Linktropy Mini-G — компактный переносной эмулятор до 1 Гбит/с.
Сравнение моделей
Модели 5510 и 8510 обладают одинаковым расширенным набором функций и отличаются числом каналов и суммарной производительностью. Mini-G100 и Mini-G — компактные одноканальные решения с базовой эмуляцией; главное различие между ними — максимальная скорость.
| Характеристика | Linktropy 5510 | Linktropy 8510 | Mini-G100 | Mini-G |
|---|---|---|---|---|
| Назначение и производительность | ||||
| Назначение | Профессиональные лабораторные испытания одного WAN-канала | Многоканальная и многопользовательская лаборатория | Переносные тесты и демонстрации до 100 Мбит/с | Переносные тесты и демонстрации до 1 Гбит/с |
| Максимальная скорость эмуляции | 10 / 45 / 100 Мбит/с или 1 Гбит/с, по лицензии | 10 / 45 / 100 Мбит/с или 1 Гбит/с, по лицензии | 100 Мбит/с | 1 Гбит/с |
| Суммарная пропускная способность | 2 Гбит/с | 8 Гбит/с | Отдельно не заявлена; 1 канал | Отдельно не заявлена; 1 канал |
| Число независимых каналов | 1 | 4 | 1 | 1 |
| Максимальная пакетная производительность | 3 млн пакетов/с | 12 млн пакетов/с | 350 000 пакетов/с | 350 000 пакетов/с |
| Параметры эмуляции | ||||
| Настройка полосы | 300 бит/с — максимальная скорость, шаг 1 бит/с | 300 бит/с — максимальная скорость, шаг 1 бит/с | 300 бит/с — 100 Мбит/с, шаг 1 бит/с | 300 бит/с — 1 Гбит/с, шаг 1 бит/с |
| Задержка | 0–10 с, шаг 0,1 мс; постоянное значение, равномерное или нормальное распределение | |||
| Потери пакетов | 0–100%, шаг 0,0001% | |||
| Битовые ошибки, очередь, overhead | Да | Да | Да | Да |
| Фоновый трафик / congestion | 0–100%, шаг 0,1% | 0–100%, шаг 0,1% | Нет | Нет |
| Дублирование и переупорядочивание | Да | Да | Нет | Нет |
| Запись статистики / Scheduler | Да | Да | Расширенные функции отсутствуют | Расширенные функции отсутствуют |
| Интерфейсы и конструкция | ||||
| Эмуляционные интерфейсы | 2×GigE: медь RJ45 или SFP | 8×GigE: 8 RJ45, 8 SFP либо 4 RJ45 + 4 SFP | 2×Gigabit Ethernet RJ45 | 2×Gigabit Ethernet RJ45 |
| Управление | 1×Gigabit Ethernet и 1×RS-232; браузерный GUI и CLI | |||
| Форм-фактор | 1U, для стойки 19″ | 1U, для стойки 19″ | Компактный, без вентилятора | Компактный, без вентилятора |
Full duplex означает одновременную передачу в обоих направлениях. Для 5510 и 8510 доступная максимальная скорость определяется приобретённой лицензией; аппаратную платформу можно лицензировать на более высокую скорость позднее.
Расширенные функции 5510/8510.
Лабораторные модели дополнительно создают фоновую загрузку, переупорядочивают и дублируют пакеты, сохраняют до 24 часов статистики, поддерживают Scheduler и автоматизацию через командную строку. С Linktropy Recorder возможны захват характеристик рабочей сети и их повторное воспроизведение.Такой inline-принцип сохраняет реальный стек приложений и конечных устройств: тестируется не математическая модель отдельно, а фактический пользовательский трафик. Все основные параметры можно устанавливать асимметрично, что важно для спутниковых, мобильных, broadband- и облачных каналов.

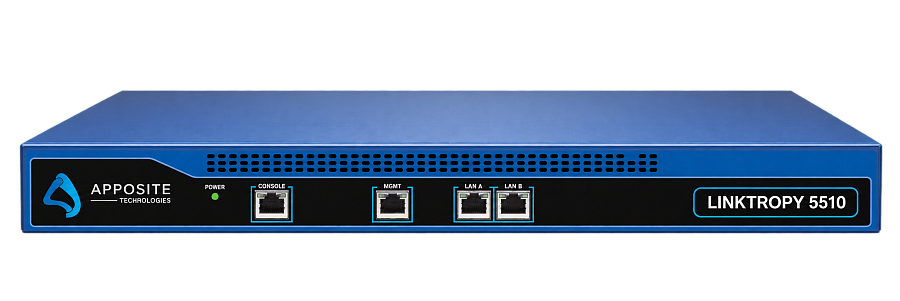

Linktropy 5510 — профессиональный одноканальный эмулятор WAN для лабораторного тестирования и валидации продуктов. Он обрабатывает один двунаправленный канал на полной скорости и обеспечивает суммарный поток до 2 Гбит/с.
Модель подходит, когда требуется высокая точность, расширенные сетевые нарушения и автоматизированные повторяемые сценарии, но достаточно одной пары эмуляционных портов.
Технические характеристики
| Максимальная скорость | 10, 45, 100 Мбит/с или 1 Гбит/с; определяется лицензией |
|---|---|
| Производительность | 2 Гбит/с суммарно; до 3 млн пакетов/с (до 1,488 млн пакетов/с в каждом направлении на минимальных кадрах) |
| Каналы | 1 независимый двунаправленный канал |
| Эмуляционные порты | 2×10/100/1000Base-T RJ45 либо 2×Gigabit Ethernet SFP; jumbo frames до 9 Кбайт |
| Управление | 1×10/100/1000Base-T RJ45; 1×RS-232 console; Web GUI и CLI |
| Питание | 100–240 В AC, 50–60 Гц; потребление 41 Вт |
| Размеры и масса | 431×305×43,5 мм, 1U; 4,3 кг |
| Условия эксплуатации | 0…+40 °C; влажность 5–90% без конденсации |
| Сертификация | FCC Class A, CE, RoHS |
| Гарантия и сопровождение | 1 год обязательной аппаратной гарантии и 1 год поддержки/обслуживания |

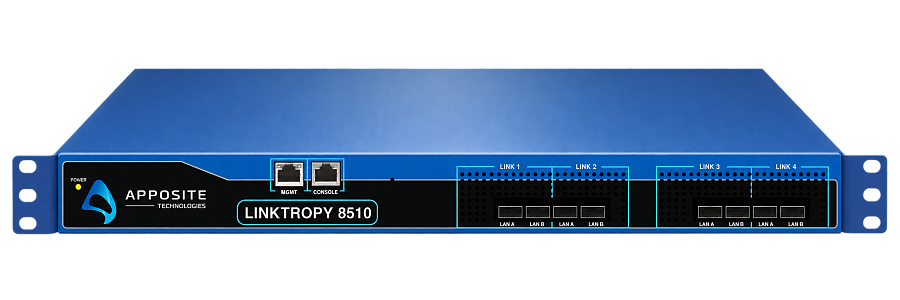

Linktropy 8510 функционально эквивалентен четырём 5510 в одном корпусе: четыре отдельные пары интерфейсов эмулируют четыре независимых WAN-канала одновременно. Каждый канал поддерживает скорость до 1 Гбит/с, а общая двунаправленная пропускная способность достигает 8 Гбит/с.
Это оптимальная модель для многоканальных стендов, параллельных проектов и общей тестовой лаборатории, где нескольким группам нужны независимые сетевые сценарии.
Технические характеристики
| Максимальная скорость | 10, 45, 100 Мбит/с или 1 Гбит/с на канал; определяется лицензией |
|---|---|
| Производительность | 8 Гбит/с суммарно; до 12 млн пакетов/с |
| Каналы | 4 независимых двунаправленных канала |
| Эмуляционные порты | 8×Gigabit Ethernet: полностью медное исполнение RJ45, полностью оптическое SFP или смешанное 4×RJ45 + 4×SFP |
| Управление | 1×Gigabit Ethernet; 1×RS-232 console; Web GUI, CLI и Scheduler |
| Форм-фактор | Компактное стоечное исполнение 1U |
| Функции | Полный набор Linktropy: bandwidth, delay/jitter, loss, BER, background traffic, reorder, duplication, queue depth, framing overhead, мониторинг и загрузка статистики |
| Гарантия и сопровождение | 1 год обязательной аппаратной гарантии и 1 год поддержки/обслуживания |

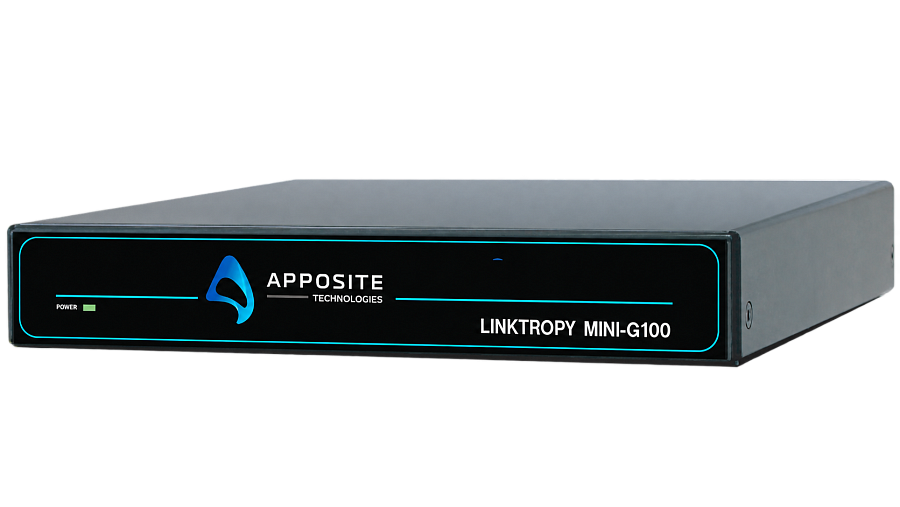

Linktropy Mini-G100 — переносной одноканальный эмулятор для разработки приложений, небольших тестовых проектов, выездных испытаний и демонстраций. Он моделирует базовые условия WAN при скорости до 100 Мбит/с и пакетной производительности до 350 000 пакетов/с.
Функционально Mini-G100 почти идентичен Mini-G, но ограничен скоростью 100 Мбит/с. Он рационален для тестов интернет-доступа и приложений, где гигабитная полоса не требуется.
Технические характеристики
| Скорость эмуляции | до 100 Мбит/с; до 350 000 пакетов/с |
|---|---|
| Полоса | 300 бит/с — 100 Мбит/с, шаг 1 бит/с |
| Канал | 1 двунаправленный; параметры задаются отдельно в каждом направлении |
| Нарушения | Задержка/jitter, packet loss, bit error rate, queue depth, framing overhead |
| Интерфейсы | 2×Gigabit Ethernet для эмуляции; 1×Gigabit Ethernet management; 1×RS-232 |
| Конструкция | Безвентиляторная, твердотельное хранение; 168×157×30 мм; 0,5 кг |
| Питание | 12 В DC; официальный сайт указывает 11 Вт для серии Mini |
| Управление | Браузерный GUI, монитор графиков и статистики; bridge или router |

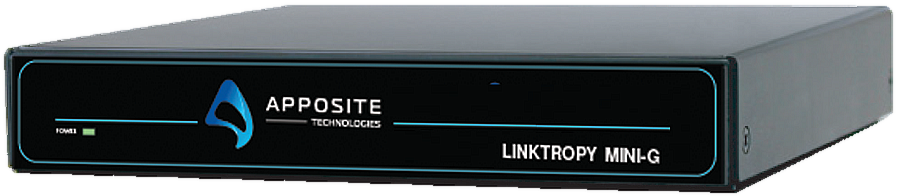

Linktropy Mini-G — компактная гигабитная модель для тех же переносных и демонстрационных сценариев, но без ограничения 100 Мбит/с. Она позволяет проверять приложения при полосе до 1 Гбит/с, сохраняя массу всего 0,5 кг и бесшумную безвентиляторную конструкцию.
Mini-G обеспечивает базовую эмуляцию bandwidth, latency/jitter, loss и BER. Если нужны congestion/background traffic, перестановка или дублирование пакетов, долговременная запись статистики и Scheduler, следует выбирать 5510 или 8510.
Технические характеристики
| Скорость эмуляции | до 1 Гбит/с; до 350 000 пакетов/с |
|---|---|
| Полоса | 300 бит/с — 1 Гбит/с, шаг 1 бит/с |
| Задержка | 0–10 с, шаг 0,1 мс; constant, uniform, normal |
| Потери | 0–100%, шаг 0,0001%; дополнительно BER |
| Интерфейсы | 2×10/100/1000Base-T; 1×10/100/1000Base-T management; 1×RS-232 |
| Размеры и масса | 168×157×30 мм; 0,5 кг (при отправке 1,0 кг) |
| Питание | 12 В DC; адаптер 100–240 В AC, 50–60 Гц; аппаратное руководство указывает потребление 9 Вт |
| Условия и сертификаты | 0…+40 °C; FCC, CE, RoHS |
| Гарантия и обслуживание | 1 год аппаратной гарантии и 1 год программного обслуживания |
Ниже показаны реальные экраны Linktropy из официальной технической документации. Конфигурационное окно используется для задания характеристик канала, а монитор — для наблюдения за фактическим проходящим трафиком и результатами эксперимента.
Окно конфигурации Linktropy: параметры эмулируемого WAN-канала.
Linktropy Monitor: графики пропускной способности и статистика канала.
Сценарии применения
Как выбрать модель
| Требование | Рекомендуемая модель | Обоснование |
|---|---|---|
| Один канал, профессиональная точность и автоматизация | Linktropy 5510 | Полный набор нарушений, 3 млн пакетов/с, запись статистики и Scheduler |
| До четырёх каналов или общая лаборатория | Linktropy 8510 | Четыре независимых канала, 8 Гбит/с и 12 млн пакетов/с суммарно |
| Компактные тесты до 100 Мбит/с | Mini-G100 | Минимальный переносной вариант для базовых WAN-условий |
| Компактные тесты до 1 Гбит/с | Mini-G | Гигабитная полоса при размерах 168×157×30 мм и массе 0,5 кг |
| Сложная топология, много классов трафика или скорости выше 1 Гбит/с | Серия Netropy | Linktropy ориентирован на один канал на пару портов; для более сложного моделирования предназначена линейка Netropy |
Уточнение конфигурации перед заказом.
Для 5510 и 8510 необходимо выбрать лицензируемую скорость и тип эмуляционных интерфейсов. Для 8510 дополнительно выбирается полностью медное, полностью SFP или смешанное исполнение. SFP-модули и совместимость среды передачи следует согласовать для конкретной конфигурации.Характеристики Apposite Linktropy Network Delay Simulator Series — аппаратные эмуляторы WAN-каналов Ethernet до 1 Гбит/с
