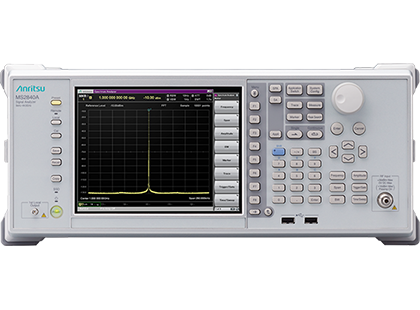

MS2840A Anritsu Анализатор спектра и сигналов

Частотные диапазоны 3.6 / 6 / 26.5 / 44.5 ГГц (опции). Анализатор спектра Anritsu MS2840A поддерживает измерения фазового шума, измерения коэффициента шума, анализ векторной модуляции, измерения параметров аналоговой модуляции АМ/ФМ/ЧМ.

Анализатор спектра Anritsu MS2840A охватывает диапазон частот от 9 кГц до 44,5 ГГц с опциональным встроенным предусилителем до 44,5 ГГц, обеспечивая высокую чувствительность — уровень фазового шума достигает -123 дБ/Гц на частоте 1 ГГц при отстройке 10 кГц. Стандартная полоса анализа составляет 31,25 МГц, а с использованием внешних смесителей MA2740C/MA2750C возможно проведение измерений до 325 ГГц. Прибор поддерживает расширенные опции, включая измерение фазового шума, коэффициента шума, векторной модуляции, а также параметров аналоговой модуляции (АМ, ФМ, ЧМ). Эта серия выделяется лучшим в своём классе фазовым шумом и сочетает в себе широкополосные измерения, востребованные в беспроводных технологиях (LTE, WiMAX, W-CDMA), с высокоточными узкополосными измерениями, необходимыми для производства СВЧ-компонентов, опорных сетей и систем УКВ-радиосвязи, что делает его универсальным решением для различных задач.

Опции анализатора сигналов Anritsu MS2840A:

Код опции	Название опции	Описание
MS2840A-001	Рубидиевый эталонный генератор	Высокостабильный генератор 10 МГц.
MS2840A-002	Высокостaбильный эталонный генератор	Улучшенный генератор 10 МГц (недоступен для MS2840A-044/046).
MS2840A-005	Расширение полосы анализа до 31,25 МГц	Стандартно для MS2840A-040/041/044.
MS2840A-006	Полоса анализа 10 МГц	Базовая функция.
MS2840A-008	Встроенный предусилитель	Повышает чувствительность (100 кГц – 6 ГГц).
MS2840A-009	Расширение полосы анализа до 31,25 МГц (для MS2840A-046)	Стандартно для MS2840A-046.
MS2840A-010	Функция измерения фазового шума	Измерение шума с отстройкой 10 Гц – 10 МГц.
MS2840A-011	Дополнительный SSD	Увеличение объема памяти для данных.
MS2840A-016	Функция предварительной проверки на ЭМС (EMI)	Режимы детектирования для EMI-измерений.
MS2840A-017	Измерение коэффициента шума	Диапазон 10 МГц – 44,5 ГГц.
MS2840A-020/021	Векторный генератор сигналов	Генерация сложных модулированных сигналов (250 кГц – 6 ГГц).
MS2840A-026	Измерение коэффициента битовых ошибок (BER)	Поддержка скоростей до 10 Мбит/с.
MS2840A-029	Аналоговое расширение для векторного генератора	Дополнительные функции для MS2840A-020/021.
MS2840A-066	Режим пониженного фазового шума	Улучшение характеристик шума (9 кГц – 3,7 ГГц).
MS2840A-067	Обход преселектора СВЧ	Улучшение точности измерений (4–44,5 ГГц).
MS2840A-068	Предусилитель СВЧ (только для MS2840A-046)	Расширенный диапазон (100 кГц – 44,5 ГГц).
MS2840A-069	Предусилитель до 26,5 ГГц (только для MS2840A-044)	Улучшение чувствительности.
MS2840A-077/078	Расширение полосы анализа до 62,5/125 МГц	Увеличенная полоса для анализа широкополосных сигналов.
MS2840A-088	Аналоговый генератор сигналов	Генерация сигналов (100 кГц – 3 ГГц).
MS2840A-189	Векторное расширение для аналогового генератора	Добавление модуляции для MS2840A-088.
