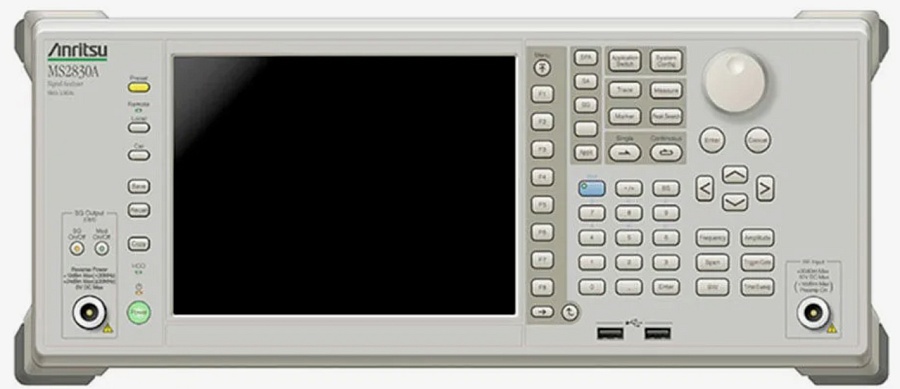

MS2830A Anritsu Анализатор спектра и сигналов
Он не только может улавливать широкополосные сигналы, но и поддерживает технологию FFT multi function vector signal analyzer (VSA) как во временной, так и в частотной областях. Поведение во временной области, которое не может быть обработано анализатором спектра с разверткой, может быть проверено в частотной области. С помощью функций анализа спектра с разверткой можно анализировать широкий диапазон частот, при этом также поддерживается детальный анализ сигнала в определенной полосе частот. Кроме того, встроенная функция генератора векторных сигналов (VSG) выдает как непрерывные, так и модулированные сигналы для использования в качестве источника опорного сигнала при тестировании характеристик передачи данных и в качестве источника сигнала для оценки характеристик передачи.
Существуют три основных модификации MS2830A, отличающиеся максимальной частотой сигнала, она может быть 3,6; 6; 13,5 ГГц (опции MS2830A-040, MS2830A-041, MS2830A-043). Также, в зависимости от задач Заказчика, прибор может быть оснащен дополнительными опциями, как аппаратными, так и программными.
Анализаторы предназначены для работы в стационарных условиях при температурах от +5 до +45 градусов Цельсия. При необходимости они могут храниться или транспортироваться при температуре от -20 до +60 С.
Ключевые особенности настольного анализатора спектра Анритсу MS2830A
- MS2830A - лучший в своем классе по скорости измерения радиоспектра и динамическому диапазону;
- Анализатор спектра поддерживает встроенный генератор векторных и аналоговых сигналов, аудиоанализатор, анализ BER и модуляций (опционально);
- Широкие возможности анализа цифровых модуляций LTE/LTE-Advanced (FDD/TDD), WLAN IEEE802.11a/11b/11g/11j/11n/11p/11ac;
- Демодуляция и измерение таких сигналов как DMR, NXDN, ITU-R, TETRA;
Опции анализатора сигналов Anritsu MS2830A:
| Опции | Описание |
| MS2830A | Анализатор сигналов. Базовый блок |
| MS2830A-040 | Верхняя граница частотного диапазона - 3,6 ГГц |
| MS2830A-041 | Верхняя граница частотного диапазона - 6 ГГц |
| MS2830A-043 | Верхняя граница частотного диапазона - 13,5 ГГц |
| MS2830A-044 | Верхняя граница частотного диапазона - 26,5 ГГц |
| MS2830A-045 | Верхняя граница частотного диапазона - 43 ГГц |
| MS2830A-001 | Рубидиевый генератор опорной частоты |
| MS2830A-002 | Прецизионный генератор опорной частоты |
| MS2830A-005 | Расширение полосы анализа до 32,5 МГц |
| MS2830A-006 | Полоса анализа - 10 МГц |
| MS2830A-008 | Предусилитель |
| MS2830A-009 | Расширение полосы анализа до 32,5 МГц в миллиметровом диапазоне частот |
| MS2830A-010 | Функция измерения фазового шума |
| MS2830A-011 | Дополнительный жесткий диск |
| MS2830A-016 | Предварительное тестирование ЭМИ |
| MS2830A-017 | Функция измерения уровня шума |
| MS2830A-018 | Аудио анализатор |
| MS2830A-020 | Векторный генератор сигналов для 3,6 ГГц |
| MS2830A-021 | Векторный генератор сигналов для 6 ГГц |
| MS2830A-022 | Возможность понижения уровня сигнала генератора |
| MS2830A-026 | Функция измерения BER |
| MS2830A-027 | Расширение памяти генератора сигналов до 256 микросэмплов |
| MS2830A-028 | Аддитивный белый гауссов шум |
| MS2830A-029 | Добавление аналоговых функций к векторному генератору сигналов |
| MS2830A-052 | Функция контроля внутреннего генератора сигналов |
| MS2830A-066 | Понижение уровня фазового шума |
| MS2830A-067 | Шунтирование преселектора Миллиметрового диапазона |
| MS2830A-068 | Предусилитель миллиметрового диапазона |
| MS2830A-077 | Расширение полосы анализа до 62,5 МГц |
| MS2830A-078 | Расширение полосы анализа до 125 МГц |
| MS2830A-088 | Аналоговый генератор сигналов 3,6 ГГц |
