Модулятор интегрально-оптический сверхвысокочастотный ИОМ-01-40
Параметры модулятора ИОМ-01-40:
|
Наименование параметра |
не менее |
номинальное |
не более |
|
Рабочая длина волны излучения, мкм |
1,45 |
1,55 |
1,60 |
|
Полуволновое напряжение, В |
‒ |
6 |
8 |
|
Оптические вносимые потери, дБ |
‒ |
5,0 |
6,8 |
|
Экстинкция на постоянном сигнале, дБ |
‒ |
минус 32 |
минус 30 |
|
Экстинкция на СВЧ сигнале, дБ |
‒ |
минус 16 |
минус 15 |
|
Уровень обратных потерь, дБ |
50 |
55 |
‒ |

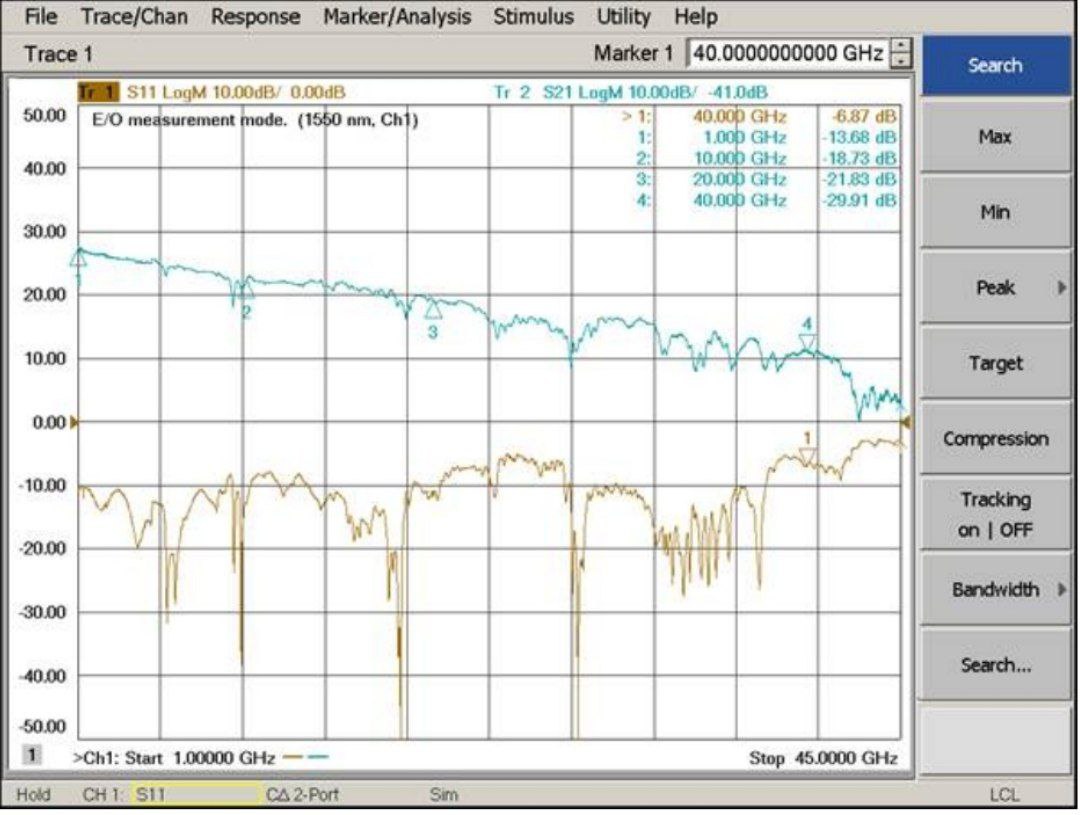

Типовые S11 и электрооптический S21 параметры модулятора в диапазоне частот от 1 до 45 ГГц:
Оптические канальные волноводы модулятора выполняются поляризующими с поляризационной экстинкцией более 30 дБ.
Изделие герметичное с заполнением сухим азотом со эквивалентной скоростью утечки гелия не более 7,5х10-8 Па·м3/с.
Возможна эксплуатация изделия при температурах от минус 60 до 70 °С.
Согласно КД модуляторы поставляются с оптическим волокном PM1550-XP (Nufern с сохранением поляризации) на входе и R1310-HTA (Nufern одномодовое) на выходе. Возможна поставка с волокном с сохранением поляризации на входе и выходе как производства Nufern, так и производства ПАО «ПНППК».
Оптические соединители по КД не предусмотрены. Возможно исполнение модулятора с соединителями типа FC/APC с ориентацией ключа по быстрой или медленной оси оптического волокна.
Ввод СВЧ сигнала осуществляется через переход коаксиально-микрополосковый ПКМ2-40-05Р-0,3Ф2 (производства ПАО «НПФ «Микран») на тракт 2,4 мм. Возможна установка перехода на тракт 3,5 мм, совместимый с SMA.
Модулятор может работать без подачи электропитания. Выводы «1» и «2» необходимы для смещения рабочей точки путем подачи постоянного напряжения смещения в диапазоне от минус 15 до 15 В.
