Модулятор интегрально – оптический фазовый ИОФМ-01

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Описание

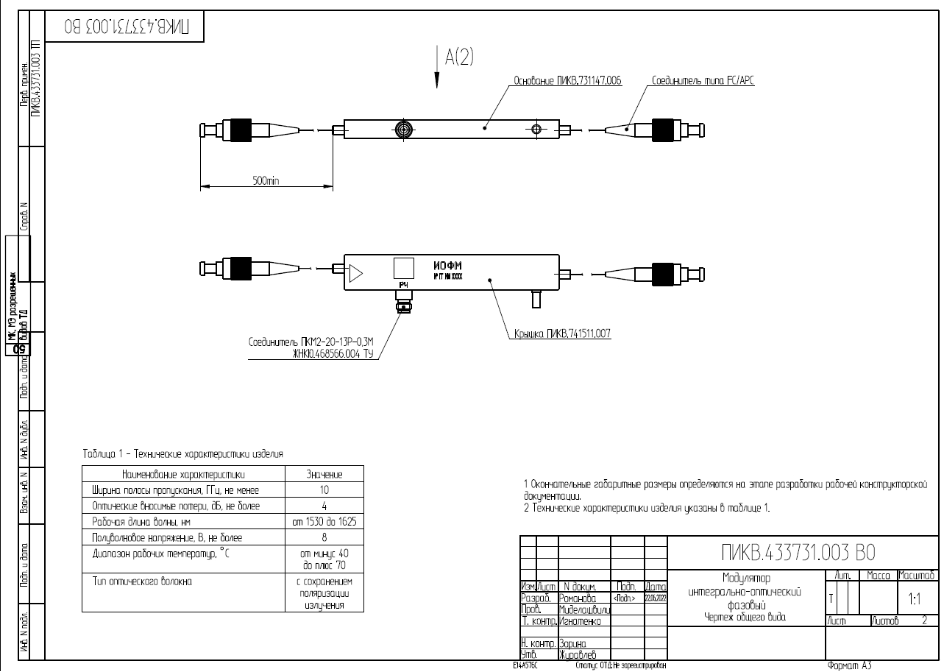

Параметры модулятора ИОФМ-01:

Наименование параметра	не менее	номинальное	не более
Рабочая длина волны излучения, нм	1530	1550	1625
Полуволновое напряжение, В	‒	6	8
Оптические вносимые потери, дБ	‒	3,5	4,0
Ширина полосы пропускания, ГГц	‒	минус 32	минус 30

Оптические канальные волноводы модулятора выполняются поляризующими с поляризационной экстинкцией более 30 дБ.

Изделие герметичное с заполнением сухим азотом со эквивалентной скоростью утечки гелия не более 7,5х10-8 Па·м3/с.

Возможна эксплуатация изделия при температурах от минус 40 до 70 °С.

Согласно КД модуляторы поставляются с оптическим волокном с сохранением поляризации производства ПАО «ПНППК».

Исполнение модулятора с соединителями типа FC/APC с ориентацией ключа по быстрой или медленной оси оптического волокна.

Ввод СВЧ сигнала осуществляется через переход коаксиально-микрополосковый ПКМ2-20-13Р-0,3М (производства ПАО «НПФ «Микран») на тракт 3,5 мм, совместимый с SMA.
