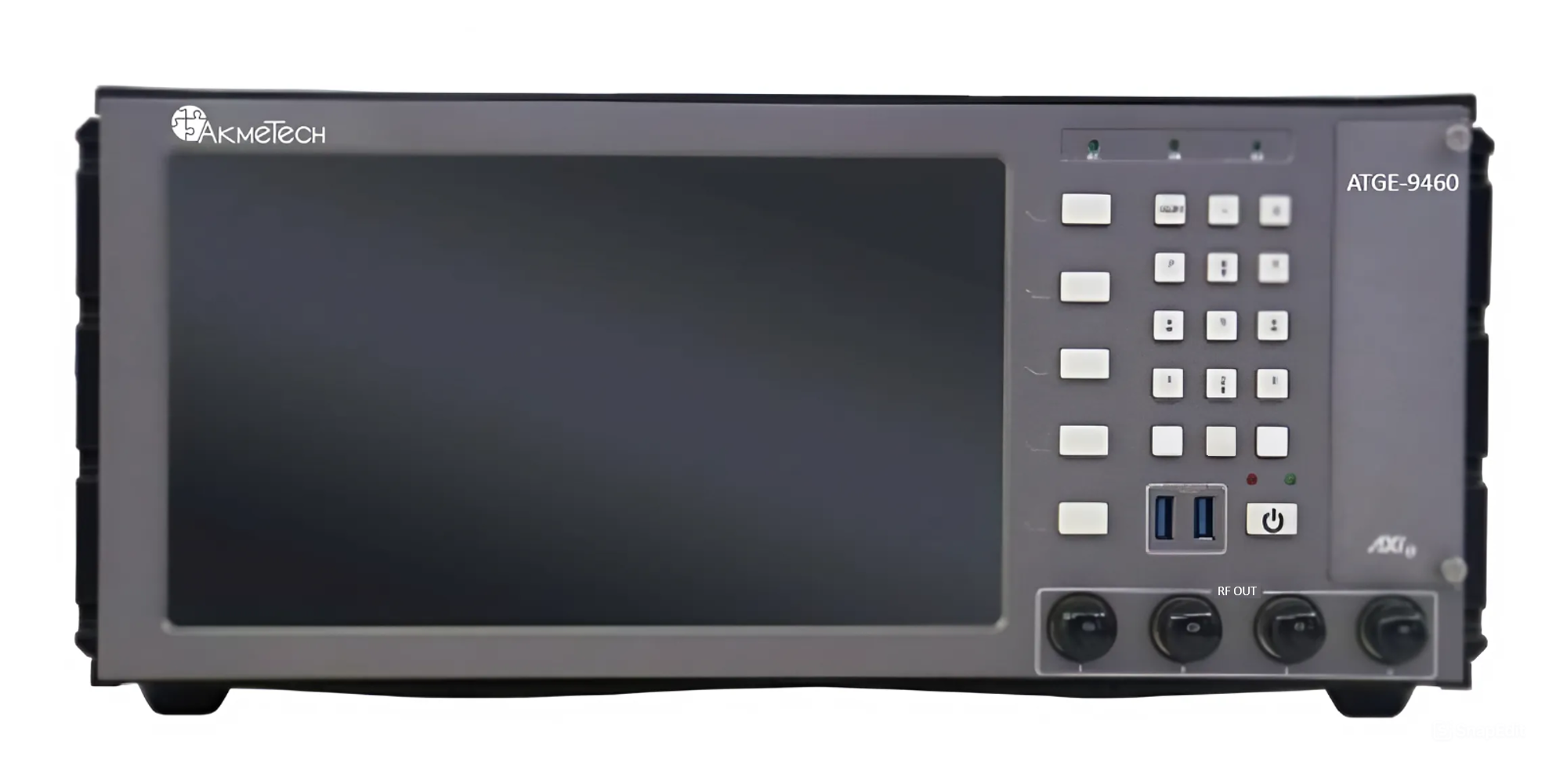

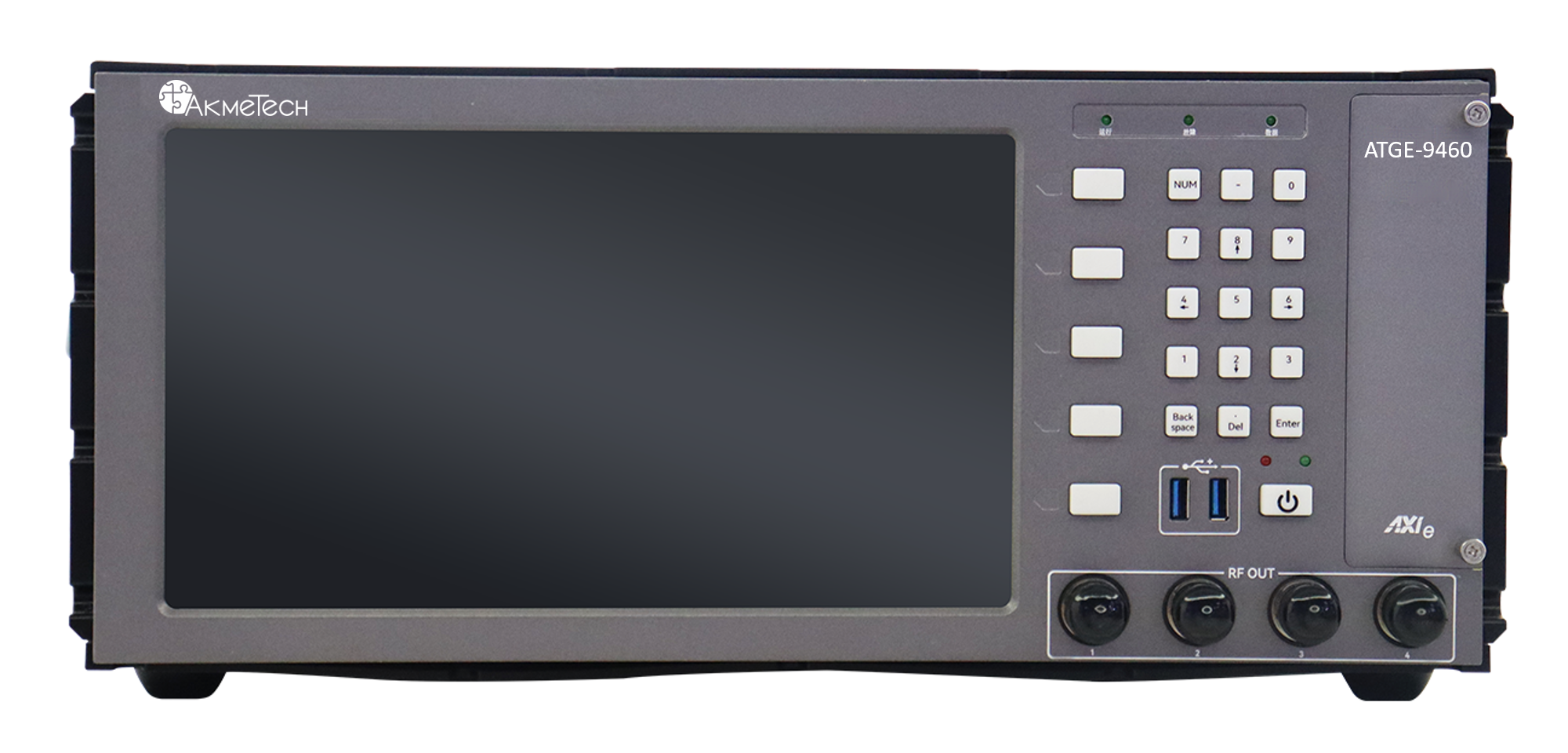

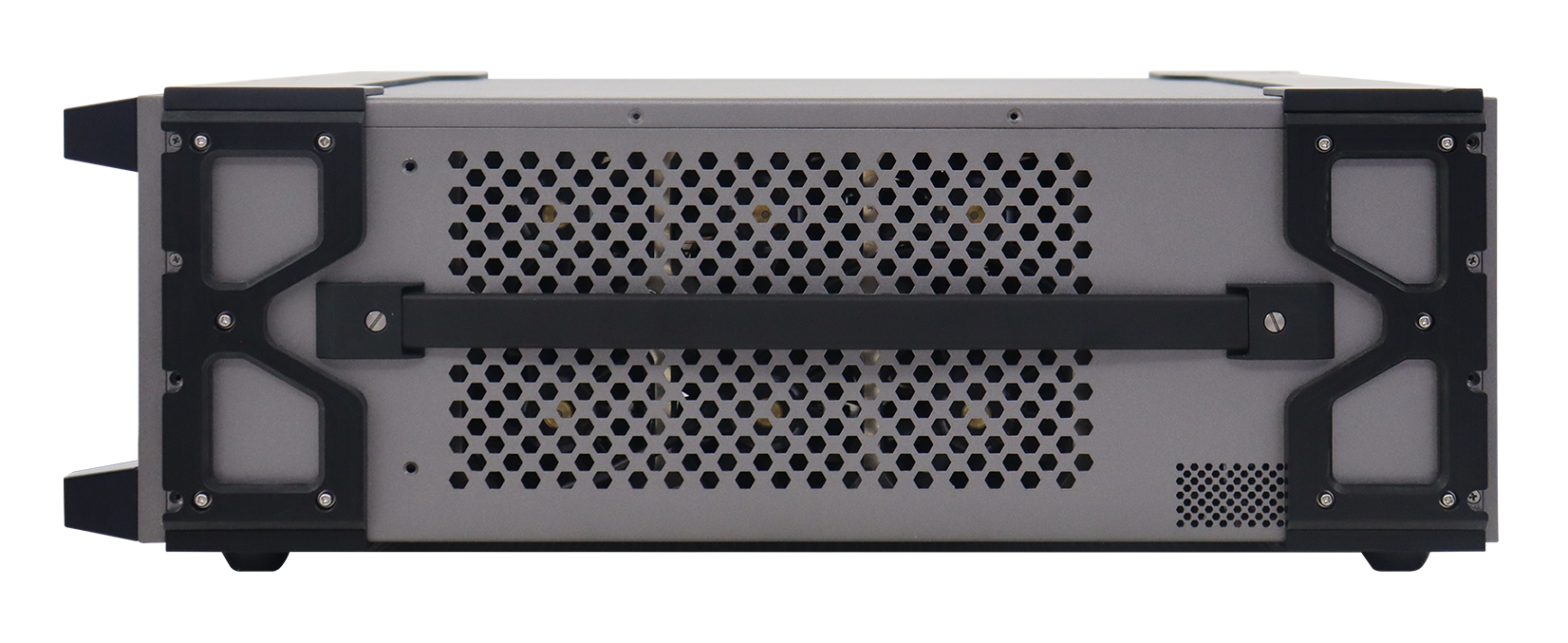

ATGE-9400 AkmeTech Генератор навигационного сигнала
Поддержка сигналов GPS, GLONASS, Galileo, QZSS, IRNSS, включая все частотные диапазоны и сигнальные структуры. Поддержка стандартного выхода PPS с точностью 1 пс и синхросигналов с частотой до 10 МГц. Поддержка имитации орбит (GEO/MEO/HEO/LEO). Высокопроизводительные имитаторы навигационных сигналов серии ATGE-9400. Бренд: AkmeTech / АкмеТех (Россия).
Имитаторы сигналов ГНСС серии ATGE-9400 AkmeTech/АкмеТех
используют расширяемую аппаратную платформу, открытую платформу управления и протоколы связи, способные удовлетворять требованиям различных тестовых сценариев. Приборы поддерживают как взаимодействие с пользовательским интерфейсом, так и автономную работу без участия оператора. Генераторы используются синхронно с несколькими источниками сигнала, обладают возможностями многофреймовой, многомодульной и многополосной генерации навигационного сигнала.Высокопроизводительные генераторы поддерживают эмуляцию сигналов от систем спутниковой навигации Северного полушария, могут предоставлять сигналы спутниковой навигации глобальных систем BDS / GPS / GLONASS / Galileo / QZSS / IRNSS и других, удовлетворяя требованиям комбинированного тестирования навигационных сигналов. Оно обеспечивает стабильный выход сигнала с высокой точностью, поддерживает стандартные выходы PPS с точностью 1 пс и синхросигналы с частотой до 10 МГц.
Эмуляторы GNSS серии ATGE-9400 АкмеТех
обладают возможностями многочастотной генерации сигнала, до 32 независимых канала, каждый из которых способен независимо управлять спутниковым сигналом. Приборы обеспечивают точную симуляцию навигационного сигнала, используются в летных испытаниях, в наземных тестах навигации, в авиационных летных испытаниях, а также в других областях, связанных с навигацией и синхронизацией времени.Ключевые особенности имитаторов сигналов ГЛОНАСС AkmeTech серии ATGE-9400:
- Поддержка спутниковых систем
- Поддержка полной симуляции спутников BDS / GPS / GLONASS / Galileo / QZSS / IRNSS и других; возможность спутниковой навигации, спутниковой эмуляции, расширенной эмуляции спутников и эмуляции A-GNSS.
- Поддержка различных навигационных сигналов
- Поддержка сигналов GPS, GLONASS, Galileo, QZSS, IRNSS, включая все частотные диапазоны и сигнальные структуры.
- Поддержка смешанного многосистемного тестирования
- Поддержка симуляции смешанных сигналов от различных спутниковых систем с возможностью независимого управления.
Основные функции эмуляторов ГНСС сигналов АкмеТех серии ATGE-9400:
- Моделирование траектории
- Обладают функцией моделирования статических и динамических траекторий, поддерживают имитацию орбит (GEO/MEO/HEO/LEO), наземных транспортных средств, воздушных и морских целей, а также пользовательских траекторных данных. Кроме того, генераторы поддерживают сценарии высокоскоростного движения, что особенно важно для авиации и космоса. Поддерживают функцию генерации траектории по особым условиям, могут имитировать такие параметры, как координаты, скорость, ускорение, а также динамически изменяемые параметры движения.
- Имитация окружающей среды
- Поддерживают моделирование затухания сигнала, вызванного прохождением через различные среды и атмосферные условия, а также могут вводить параметры для настройки модели затухания. Имитаторы поддерживают моделирование различных эффектов распространения, включая многолучевость, замирание сигнала, влияние атмосферы (влага, ионосфера и т. д.), а также симуляцию движения спутников и ротации Земли.
- Аномальные сигналы
- Способны имитировать сбои различных спутниковых систем, включая потерю сигнала, ложный сигнал, сбои в модуляции сигнала и другие неполадки. Пользователь может настраивать параметры неисправности, включая: состояние здоровья спутника, URA, шум на дальнем рубеже и индекс точности (RURA) и др. Приборы применяются для исследований устойчивости при нештатных условиях.
- Имитация взаимодействия
- Поддерживают моделирование взаимодействия между спутниковым сигналом и различными объектами и средами, включая шум, движение, физические препятствия и т.п. Способны имитировать множественные пути распространения, эффекты затенения сигнала и усиления. Имитаторы могут настраивать интенсивность помех, положение помех и источник. Также поддерживают моделирование сигналов со спутников с высокой скоростью и частотой обновления.
- Имитация спутников вне зоны прямой видимости
- Поддерживают моделирование спутников, находящихся за пределами прямой видимости, может настраивать различные параметры сигнала, поддерживают симуляцию сигналов от спутников, отражённых от поверхности.
- Архитектура системы

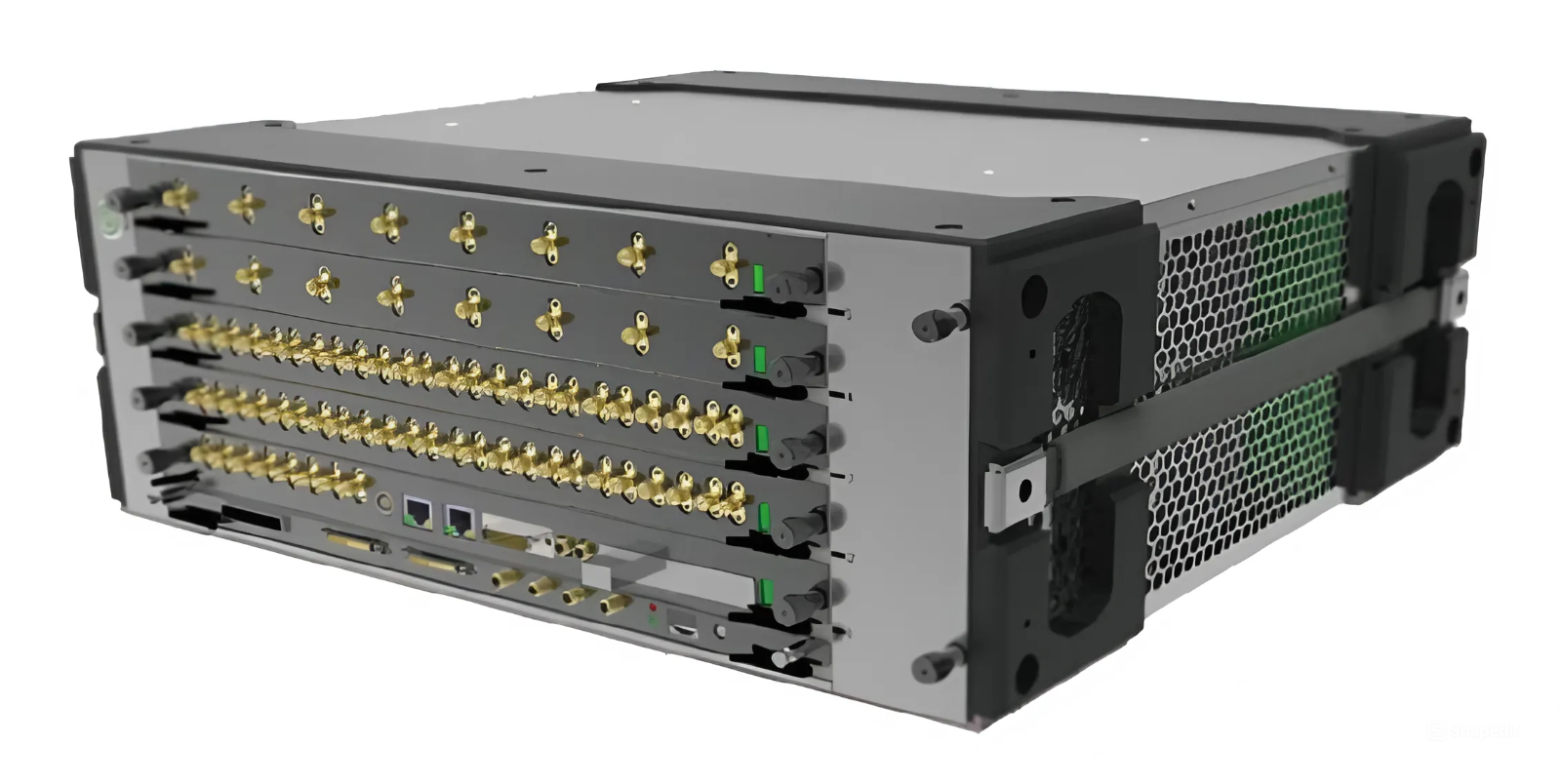

- Используют платформу на базе 4U 9АХI, поддерживают расширяемую модульную архитектуру, открытую платформу управления и гибкую настройку интерфейсов управления, способны удовлетворить требованиям различных пользовательских сценариев.
Дополнительные функции генераторов навигационных сигналов серии ATGE-9400 AkmeTech:
- Блок реального времени оценки траектории
- Поддерживают точную оценку в реальном времени отклонений траектории, могут визуализировать данные траектории, поддерживают запись/просмотр.
- Блок оценки качества сигнала
- Способны анализировать характеристики сигнала, включая задержку, частоту ошибок, уровень мощности и т.д., могут отображать графики сигнала и обеспечивать статистику в реальном времени.
- Блок генерации помех
- Поддерживают гибкую настройку параметров помех (частота, уровень, фаза и т.п.), могут моделировать одиночные и множественные помехи, а также динамически изменяющиеся помехи.
- Блок моделирования телеметрии
- Поддерживают моделирование данных телеметрии спутников, могут настраивать пользовательские данные, формат и содержание телеметрических сообщений.
- Блок цифровой имитации
- Поддерживают цифровую симуляцию и управление, могут передавать цифровой сигнал по заданным интерфейсам, поддерживают различные протоколы, включая CAN, ARINC, MIL-STD и другие.
- Блок расширенной генерации сигнала
- Могут поддерживать расширенные форматы сигнала, увеличивать частотный диапазон, увеличивать количество каналов и повторяемость сигнала.
Технические характеристики имитаторов ГНСС сигналов серии ATGE-9400 АкмеТех:
Параметры |
ATGE-9440 |
ATGE-9450 |
ATGE-9460 |
Поддерживаемые сигналы
|
BDS: B1I, B3I, B1C, B2a, B2b и др.
GPS: L1C/A, L1C, L1P, L2C, L2P, L5 GLONASS: L1OF, L2OF, L1OC, L3OC Galileo: E1, E5a, E5b QZSS: L1C/A, L1C, L2C, L5 IRNSS: L5 SBAS: WAAS, EGNOS, GAGAN, MSAS, BDSBAS RDSS: S1, S2C и др. |
BDS: B1I, B3I, B1C, B2a, B2b и др.
GPS: L1C/A, L1C, L1P, L2C, L2P, L5 GLONASS: L1OF, L2OF, L1OC, L3OC Galileo: E1, E5a, E5b QZSS: L1C/A, L1C, L2C, L5 IRNSS: L5 SBAS: WAAS, EGNOS, GAGAN, MSAS, BDSBAS RDSS: S1, S2C и др. |
BDS: B1I, B3I, B1C, B2a, B2b и др.
GPS: L1C/A, L1C, L1P, L2C, L2P, L5 GLONASS: L1OF, L2OF, L1OC, L3OC Galileo: E1, E5a, E5b QZSS: L1C/A, L1C, L2C, L5 IRNSS: L5 SBAS: WAAS, EGNOS, GAGAN, MSAS, BDSBAS RDSS: S1, S2C и др. |
Сценарии сигналов
|
Поддерживает до 64 одновременно эмулируемых открытых сигналов; каждая плата поддерживает до 16 каналов; многосценарный режим: максимум 16 независимых сценариев
|
Поддерживает до 16 пользователей/приёмников; каждая плата поддерживает до 16 каналов; многосценарный режим: 1–256
|
Поддерживает до 64 независимых сценариев; каждая плата поддерживает до 16 каналов
|
Точность сигнала
|
Пространственная: проект <0.0003 мм
Фазовая стабильность: <0.001 мм Временная точность: ±0.1 нс |
Реально: ±0.01 м
|
Пространственная: проект <0.0003 мм
Фазовая стабильность: <0.001 мм Временная точность: ±0.1 нс |
Динамический диапазон
|
Скорость: ≥400000 м/с
Ускорение: ≥30000 м/с² Ускорение рывка: ≥900000 м/с³ Высота: ≥90000 км |
Скорость: ≥400000 м/с
Ускорение: ≥30000 м/с² Ускорение рывка: ≥900000 м/с³ Высота: ≥90000 км |
Скорость: ≥400000 м/с
Ускорение: ≥30000 м/с² Ускорение рывка: ≥900000 м/с³ Высота: ≥90000 км |
Качество сигнала
|
Фазовый шум (отношение сигнал/шум):
-75 дБн/Гц при 100 Гц -80 дБн/Гц при 1 кГц -85 дБн/Гц при 10 кГц -90 дБн/Гц при 100 кГц |
Фазовый шум (отношение сигнал/шум):
-75 дБн/Гц при 100 Гц -80 дБн/Гц при 1 кГц -85 дБн/Гц при 10 кГц -90 дБн/Гц при 100 кГц |
Фазовый шум (отношение сигнал/шум):
-75 дБн/Гц при 100 Гц -80 дБн/Гц при 1 кГц -85 дБн/Гц при 10 кГц -90 дБн/Гц при 100 кГц |

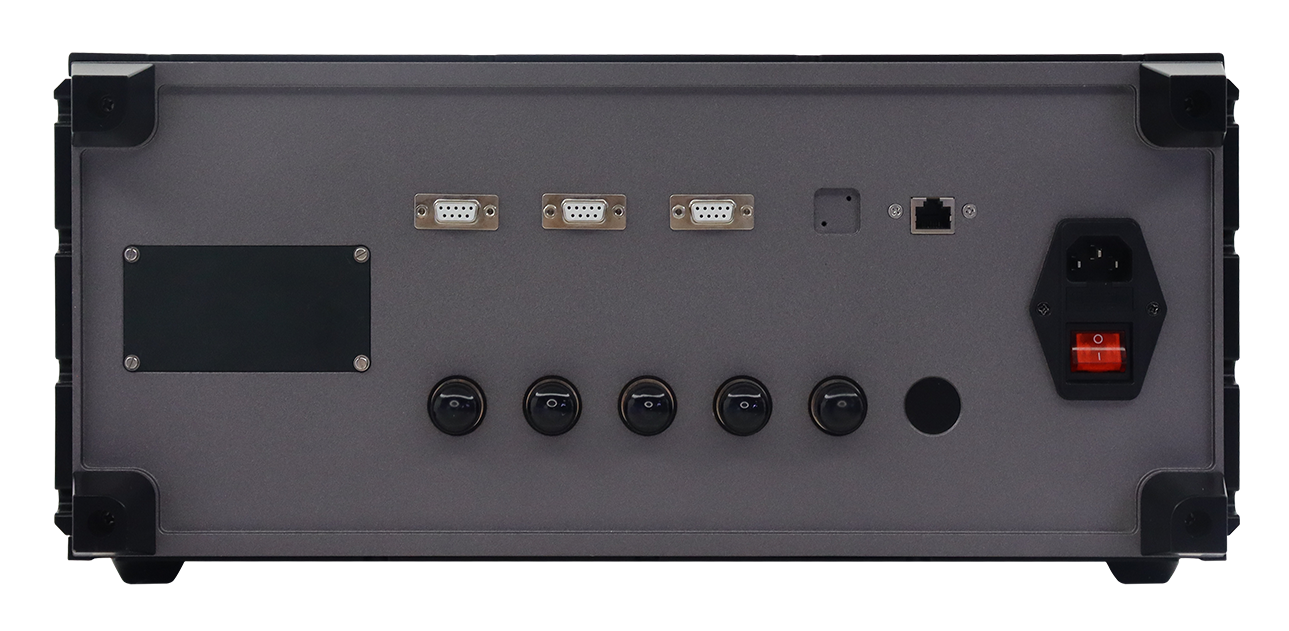

Внешние интерфейсы
|
Вход/выход 1PPS (разъём SMA): вход поддерживает ±2.5 пс, выход тоже
Вход/выход 10 МГц (разъём SMA): 1 вход, ≥1 выход Импульсный/широтно-импульсный выход (SMA): 1~16 каналов |
Вход/выход 1PPS (разъём SMA): вход поддерживает ±2.5 пс, выход тоже
Вход/выход 10 МГц (разъём SMA): 1 вход, ≥1 выход Импульсный/широтно-импульсный выход (SMA): 1~16 каналов |
Вход/выход 1PPS: поддержка ±2.5 пс;
вход/выход 10 МГц: 1 вход, ≥1 выход; ШИМ/импульсный сигнал: 1~64 канала |
Опциональные модули
|
- Модуль оценки траектории в реальном времени
- Модуль оценки качества сигнала - Модуль генерации помех - Модуль телеметрии - Модуль цифрового выхода |
- Модуль оценки траектории в реальном времени
- Модуль оценки качества сигнала - Модуль генерации помех - Модуль телеметрии - Модуль цифрового выхода |
- Модуль оценки траектории в реальном времени
- Модуль оценки качества сигнала - Модуль генерации помех - Модуль телеметрии - Модуль цифрового выхода |
