ATGE-8100 АКМЕТЕХ Устройство записи и воспроизведения сигналов ГНСС

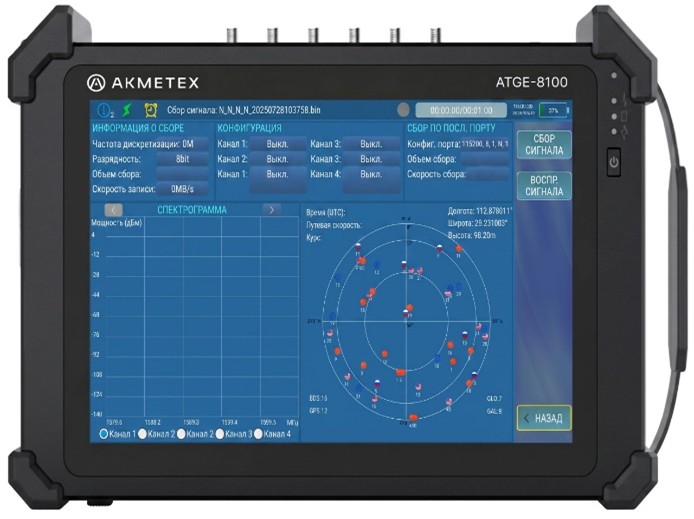

Портативный четырехканальный комплекс записи и воспроизведения сигналов ГНСС ATGE-8100 АКМЕТЕХ во всём рабочем диапазоне частот, работающий как в стационарных, так и в мобильных полевых условиях, а также фиксирующий сигналы от стандартных имитаторов ГНСС (ГЛОНАСС, GPS, BDS, Galileo, SBAS, NavIC, QZSS). Устройство сокращает количество выездных экспериментов, время полевых испытаний и расходы на НИОКР, ускоряя разработку и вывод продукции на рынок.
Прибор обеспечивает высокое качество записи и воспроизведения навигационных сигналов и применяется в дорожных и автомобильных испытаниях, проверках RTK-оборудования, тестировании мобильных устройств, контроле на производственных линиях, отладке навигационных чипов и модулей, а также в любых задачах, требующих навигационной проверки в условиях отсутствия реального сигнала. Совместимость со стационарной и подвижной средой, а также с имитаторами делает ATGE-8100 универсальным инструментом для снижения затрат и повышения эффективности тестирования.
Ключевые особенности устройства записи и воспроизведения сигналов ГНСС ATGE-8100 АКМЕТЕХ:
- Обеспечивает синхронный приём многочастотных сигналов всех основных система, включая ГЛОНАСС, GPS, BDS, Galileo и другие.
- Поддерживает прием и воспроизведение исходящих сигналов BDS RDSS-S и входящих сигналов RDSS Lf0-Lf4.
- Записанные данные могут сохраняться непосредственно в системы хранения DAS (Direct-Attached Storage) или NAS (Network-Attached Storage).
- Поддерживается прямое воспроизведение данных из DAS/NAS, что позволяет удовлетворять требования по хранению больших объёмов информации и её распределённому хранению.
- Обеспечивает прием потока данных в реальном времени через интерфейс Gigabit Ethernet, реализующий функциональность цифрового РЧ-фронт-энда.
- Доступны три режима управления: программное обеспечение с хост-компьютера, локальное управление через сенсорный экран устройства и удалённое управление по протоколу TCP/IP.
Технические характеристики системы записи и воспроизведения сигналов ГНСС ATGE-8100 АКМЕТЕХ:
| Поддерживаемые системы и диапазоны частот (запись/воспроизведение) |
GPS L1, L2, L5; Galileo E1, E5a/b, E6; ГЛОНАСС G1, G2, G3; BeiDou B1, B2a/b, B3, RDSS-S, RDSS-L; QZSS L1, L2, L5; NavIC L5; SBAS L1, L5. |
|
| Мощность входного сигнала | -90 дБм … -30 дБм | |
| Мощность выходного сигнала | -80 дБм … 0 дБм | |
| Радиочастотные каналы | 4 | |
| Центральные частоты радиочастотного канала | Выбираемые | |
| Количество спутников в режимах записи/воспроизведения | Все видимые | |
| Полоса пропускания | До 66 МГц на канал | |
| Диапазон регулировки усиления | 20-70 дБ | |
| Кантование | 2, 4, 8, 16 бит I&Q | |
| Формат данных | I&Q | |
| Диапазон регулировки мощности | ±25 дБ | |
| Шаг регулировки мощности | 1 дБ | |
| Внутриполосные помехи (спуры) | ≤-40 дБн | |
| Подавление гармоник | ≤-40 дБн | |
| Память |
SSD-накопитель на 1 ТБ (по умолчанию); опционально: SSD-накопитель на 2 или 4 ТБ |
|
| Время работы от батареи | До 4 ч (4-битный режим, 62 МГц, емкость 1 ТБ) | |
| Память | Режимы сбора и воспроизведения данных | 200 МБ/с |
| Режимы импорта и экспорта данных | 100 МБ/с | |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
