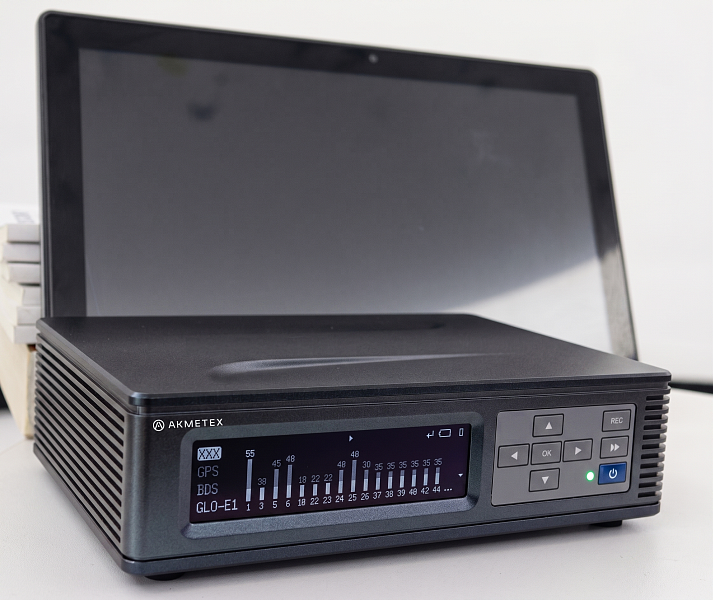

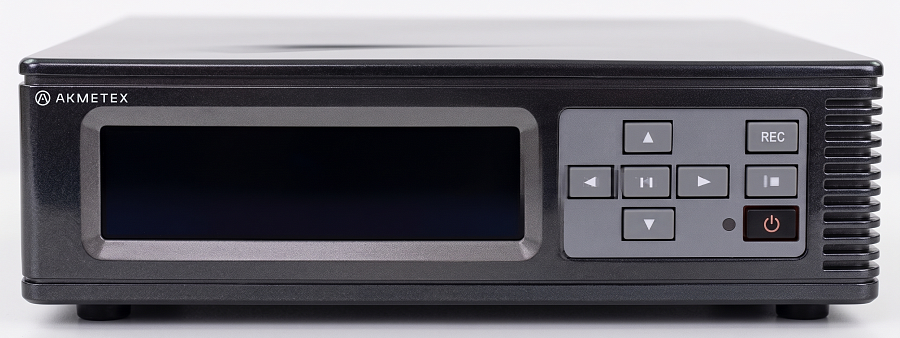

Устройство записи, воспроизведения и тестирования сигналов ATGE-7600 АКМЕТЕХ

Устройство для записи, воспроизведения и ретрансляции сигналов глобальных навигационных спутниковых систем (ГНСС). Прибор обеспечивает гибкую настройку радиочастотных трактов, высокоточное квантование и удобные средства управления данными, что позволяет удовлетворить широкий спектр задач в области разработки и тестирования ГНСС.

Функциональные возможности

Возможность Описание

Диапазоны
L-диапазон (верхний/нижний) + S-диапазон + дополнительные сигналы

RF-каналы

3 независимо конфигурируемых канала

Квантование I&Q: 1 / 2 / 3 / 4 / 6 / 8 / 12 бит

Полоса пропускания 3 / 6,5 / 12,5 / 25 / 56 МГц (на канал)

Макс. конфигурация 3 канала × 12 бит × 56 МГц

Синхровходы

2×CAN, 1×CAN-FD, 1×RS232, 4×цифровых канала

Режимы усиления MGC (ручной) и AGC (автоматический с антидисторсией)

Встроенный приёмник u-blox (L1) или UM980 (все частоты ГНСС) — мониторинг качества в реальном времени

Ключевые особенности

Три независимых RF-канала с гибкой настройкой полосы и квантования

Синхронный захват CAN, RS232 и цифровых событий (RTCM, RTK)

Два режима усиления (MGC/AGC) — от полевых испытаний до прецизионных лабораторных измерений

Высокоскоростной обмен данными — до 600 МБ/с через PCIe-to-USB

Веб-интерфейс — полное управление без установки ПО

Встроенный мониторинговый приёмник — контроль качества сигнала в реальном времени

Портативный дизайн — вес ≈1,2 кг, работа от аккумулятора

Широкая совместимость — все основные ГНСС + кастомизация под заказ

Поддерживаемые сигналы ГНСС

Система Сигналы

GPS
L1, L2, L5

Galileo

E1, E5a/b, E6

ГЛОНАСС

G1, G2, G3

BeiDou B1, B2a/b, B3

QZSS L1, L2, L5, L6

NavIC L1, L5, S-диапазон

SBAS L1, L5

Дополнительно конфигурируются: Iridium, SiriusXM и другие сигналы (по запросу).

Управление

Интерфейс Возможности

Веб-интерфейс
Полный контроль: настройка каналов, сценарии, аттенюация, библиотека записей

Передняя панель

Ручное управление

Режимы конфигурации

«Базовый» (заводские предустановки, запись в одно нажатие) и «Расширенный» (гибкая настройка с сохранением профилей)

Хранение и передача данных

Параметр Значение

Внутренний накопитель
SSD 2 ТБ

Запись/чтение в реальном времени

До 100 МБ/с

Импорт/экспорт на ПК

До 600 МБ/с (PCIe-to-USB)

Внешний интерфейс USB Type-C (прямое подключение внешних носителей)

Питание и автономность

Параметр		Значение
Аккумулятор		Съёмный, с поддержкой быстрой зарядки PD
Время работы		До 1,5 часов
Внешнее питание		Постоянное напряжение 8–30 В

Физические характеристики

Параметр		Значение
Габариты (с ножками)		165 × 126,85 × 49,7 мм
Габариты (без ножек)		165 × 126,85 × 45 мм
Вес		≈ 1,21 кг (с аккумулятором и SSD)
Корпус		Компактный, портативный

Технические характеристики ATGE-7600:

Поддерживаемые системы
и диапазоны частот (запись/воспроизведение)

GPS L1, L2, L5; Galileo E1, E5a/b, E6;
ГЛОНАСС G1, G2, G3; BeiDou B1, B2a/b, B3;
QZSS L1, L2, L5, L6; NavIC L1, L5, S-диапазон;
SBAS L1, L5.
Дополнительные сигналы в верхнем и нижнем
L-диапазоне, а также в S-диапазоне можно настроить с помощью веб-интерфейса.
Индивидуальные требования, такие как
Iridium и Sirius XM, доступны по запросу.

Номинальный уровень выходного сигнала

-93 дБм/ МГц при 0 дБ
Регулируемый аттенюатор обеспечивает настройку в диапазоне от +20 дБ до -69 дБ во время воспроизведения

Радиочастотные каналы

3

Центральные частоты радиочастотного канала

Выбираемые

Количество спутников в режимах записи/воспроизведения

Все видимые

Полоса пропускания

Переменная частота 3 МГц, 6.5 МГц,
12.5 МГц, 25 МГц и 56 МГц на канал

Частота дискретизации

Автоматически настраивается в соответствии с полосой пропускания
3.75 Msps, 7.5 Msps, 15 Msps, 30 Msps, 60 Msps

Кантование

1, 2, 3, 4, 6, 8, 12 бит I&Q

Формат данных

I&Q

Интерфейсы и управление

2x CAN channels, 4x Digital channels,
1x RS232 channel, 1x CAN-FD channel

Возможность конфигурации пользовательских сценариев

Да

Питание активной антенны

5 В

Опорный генератор

OCXO
Стабильность частоты: +/- 0,0005 ppm

Память

Встроенный твердотельный накопитель (SSD) объемом 2 ТБ, поддержка импорта и экспорта данных через внешние USB-устройства
(100 МБ/с) и адаптеры PCIe-to-USB (600 МБ/с).

Рабочее напряжение

Быстрая зарядка PD (Power Delivery)

Размер

165 мм × 126,85 мм × 49,7 мм (с учетом ножек)
165 мм × 126,85 мм × 45 мм (без учета ножек)

Вес

1,209 кг с аккумулятором и SSD

Время работы от батареи

До 1,5 часов

Память

Режимы сбора и воспроизведения данных

1. Встроенный SSD на 2 ТБ
2. Расширение внешнего накопителя
(PCIe-to-USB, 100 МБ/с)

Режимы импорта и экспорта данных

Импорт/экспорт данных
(PCIe-to-USB, 600 МБ/с)

Поддерживаемые частоты для встроенного мониторингового приёмника

Поддерживает дополнительные решения UBLOX (GPS L1, GLONASS L1, Galileo E1, BDS B1) или UM980 (поддерживает практически все частоты GNSS)

подробнее свернуть

Возможность		Описание
Диапазоны		L-диапазон (верхний/нижний) + S-диапазон + дополнительные сигналы
RF-каналы		3 независимо конфигурируемых канала
Квантование		I&Q: 1 / 2 / 3 / 4 / 6 / 8 / 12 бит
Полоса пропускания		3 / 6,5 / 12,5 / 25 / 56 МГц (на канал)
Макс. конфигурация		3 канала × 12 бит × 56 МГц
Синхровходы		2×CAN, 1×CAN-FD, 1×RS232, 4×цифровых канала
Режимы усиления		MGC (ручной) и AGC (автоматический с антидисторсией)
Встроенный приёмник		u-blox (L1) или UM980 (все частоты ГНСС) — мониторинг качества в реальном времени

Система		Сигналы
GPS		L1, L2, L5
Galileo		E1, E5a/b, E6
ГЛОНАСС		G1, G2, G3
BeiDou		B1, B2a/b, B3
QZSS		L1, L2, L5, L6
NavIC		L1, L5, S-диапазон
SBAS		L1, L5

Интерфейс		Возможности
Веб-интерфейс		Полный контроль: настройка каналов, сценарии, аттенюация, библиотека записей
Передняя панель		Ручное управление
Режимы конфигурации		«Базовый» (заводские предустановки, запись в одно нажатие) и «Расширенный» (гибкая настройка с сохранением профилей)

Параметр		Значение
Внутренний накопитель		SSD 2 ТБ
Запись/чтение в реальном времени		До 100 МБ/с
Импорт/экспорт на ПК		До 600 МБ/с (PCIe-to-USB)
Внешний интерфейс		USB Type-C (прямое подключение внешних носителей)

Поддерживаемые системы и диапазоны частот (запись/воспроизведение)		GPS L1, L2, L5; Galileo E1, E5a/b, E6; ГЛОНАСС G1, G2, G3; BeiDou B1, B2a/b, B3; QZSS L1, L2, L5, L6; NavIC L1, L5, S-диапазон; SBAS L1, L5. Дополнительные сигналы в верхнем и нижнем L-диапазоне, а также в S-диапазоне можно настроить с помощью веб-интерфейса. Индивидуальные требования, такие как Iridium и Sirius XM, доступны по запросу.
Номинальный уровень выходного сигнала		-93 дБм/ МГц при 0 дБ Регулируемый аттенюатор обеспечивает настройку в диапазоне от +20 дБ до -69 дБ во время воспроизведения
Радиочастотные каналы		3
Центральные частоты радиочастотного канала		Выбираемые
Количество спутников в режимах записи/воспроизведения		Все видимые
Полоса пропускания		Переменная частота 3 МГц, 6.5 МГц, 12.5 МГц, 25 МГц и 56 МГц на канал
Частота дискретизации		Автоматически настраивается в соответствии с полосой пропускания 3.75 Msps, 7.5 Msps, 15 Msps, 30 Msps, 60 Msps
Кантование		1, 2, 3, 4, 6, 8, 12 бит I&Q
Формат данных		I&Q
Интерфейсы и управление		2x CAN channels, 4x Digital channels, 1x RS232 channel, 1x CAN-FD channel
Возможность конфигурации пользовательских сценариев		Да
Питание активной антенны		5 В
Опорный генератор		OCXO Стабильность частоты: +/- 0,0005 ppm
Память		Встроенный твердотельный накопитель (SSD) объемом 2 ТБ, поддержка импорта и экспорта данных через внешние USB-устройства (100 МБ/с) и адаптеры PCIe-to-USB (600 МБ/с).
Рабочее напряжение		Быстрая зарядка PD (Power Delivery)
Размер		165 мм × 126,85 мм × 49,7 мм (с учетом ножек) 165 мм × 126,85 мм × 45 мм (без учета ножек)
Вес		1,209 кг с аккумулятором и SSD
Время работы от батареи		До 1,5 часов
Память	Режимы сбора и воспроизведения данных	1. Встроенный SSD на 2 ТБ 2. Расширение внешнего накопителя (PCIe-to-USB, 100 МБ/с)
	Режимы импорта и экспорта данных	Импорт/экспорт данных (PCIe-to-USB, 600 МБ/с)
Поддерживаемые частоты для встроенного мониторингового приёмника		Поддерживает дополнительные решения UBLOX (GPS L1, GLONASS L1, Galileo E1, BDS B1) или UM980 (поддерживает практически все частоты GNSS)
