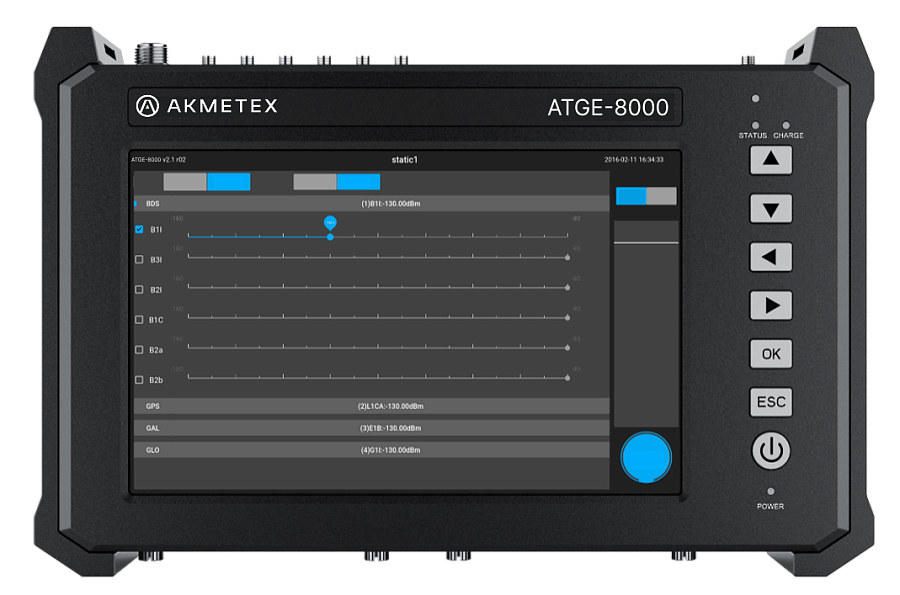

ATGE-8000 AkmeTech Портативный имитатор сигналов ГНСС
Поддержка сигналов GPS, GLONASS, Galileo, BDS. До 16 каналов на частотный диапазон для каждой системы. Динамический диапазон от -150 дБм до -80 дБм. Фазовый шум -85 дБн/Гц при 10 кГц.
Портативный симулятор спутниковой навигации ATGE-8000. Бренд: AkmeTech / АкмеТех (Россия).
Скоро в Госреестре СИ!
Портативный симулятор спутниковой навигации ATGE-8000. Бренд: AkmeTech / АкмеТех (Россия).
Скоро в Госреестре СИ!
Эмулятор GNSS сигналов ATGE-8000 AkmeTech
использует мощную вычислительную платформу и реконфигурируемую архитектуру, которая позволяет гибко настраивать и выводить сигналы с различных частотных точек системы навигации, а также поддерживает имитацию четырёх частотных диапазонов спутниковой навигации. В то же время оборудование оснащено высокостабильным модулем синхронизации, который может быть полностью синхронизирован с реальной спутниковой навигацией и способен имитировать реальный спутниковый навигационный сигнал в полевых условиях. Это облегчает обнаружение и устранение неполадок в полевых навигационных терминалах Beidou/GNSS.
Устройство отличается портативностью, миниатюрностью, простотой и удобством в использовании, а его общий вес (включая аккумулятор) составляет не более 5 кг. Прибор подходит для таких задач, как имитация реального спутникового сигнала на открытом воздухе, быстрая проверка навигационного сигнала и работа с рюкзаком. Оснащённый программным обеспечением для автоматизации полевых испытаний, имитатор может соответствовать требованиям к обнаружению и диагностике неисправностей различных функций и показателей производительности навигационных терминалов Beidou/GNSS в полевых условиях.
Ключевые особенности портативного имитатора ГНСС сигналов ATGE-8000 АкмеТех:
- Поддержка симуляции навигационных сигналов GNSS во всех частотных диапазонах с возможностью одновременного вывода сигналов на нескольких частотах;
- Доступны различные режимы сценариев, включая симуляцию времени, положения и скорости;
- Устройство оснащено встроенными высокостабильными часами с возможностью синхронизации с реальными спутниковыми сигналами;
- Поддержка настройки траектории движения носителя: статичный режим, равномерное движение, равноускоренное движение, круговое движение, спиральный подъем и др.;
- Возможность загрузки внешних траекторий для симуляции в форматах *.cst, *.mnea, *.uni;
- Регулируемая мощность выходного сигнала с диапазоном регулировки от -150 до -80 дБм;
- Поддержка симуляции ионосферной и тропосферной моделей с возможностью их включения/отключения;
- Встроенный альманах с возможностью синхронизации с реальными эфемеридами и использования орбитальных данных;
- Интерфейс отображает навигационную информацию во время симуляции: азимут, угол места, фаза несущей, псевдодальность, скорость и ускорение каждого спутника;
- Интерфейс поддерживает визуализацию траектории и пути движения во время симуляции;
- Поддержка сохранения данных моделирования, включая наблюдательные данные, траекторию моделирования, телеграммы, оффлайн-моделирование данных и т.д. Период хранения данных можно настраивать;
- Интерфейс поддерживает отображение времени и координат, скорости, а также смоделированных позиции и скорости в системе координат ECEF во время моделирования;
- Интерфейс поддерживает просмотр звездного неба в режиме моделирования.
Технические характеристики имитатора GNSS сигналов ATGE-8000 AkmeTech:
| Категория |
| Многоканальные эмуляторы |
| Количество каналов |
| До 16 на частотный диапазон для каждой системы BDS/GPS/GLONASS/Galileo |
| Поддерживаемые частоты и системы |
|
GPS (L1, L2, L5); ГЛОНАСС (L1, L2); Galileo (E1, E5); BDS (B1, B2, B3); |
| Наличие эмуляции систем коррекции |
| Нет |
| Точность сигнала |
| Точность изменения скорости псевдодальности: <±0,005м/с; Разрешение управления псевдодальностями: <0,05 м. |
| Динамический диапазон |
| От -150 дБм до -80 дБм |
| Фазовый шум |
|
-75 дБн/Гц при 100 Гц; -80 дБн/Гц при 1 кГц; -85 дБн/Гц при 10 кГц; -90 дБн/Гц при 100 кГц. |
| Мощность сигнала |
|
Диапазон: от -150 дБм до -80 дБм; Точность: ≤0.5 дБ; Шаг регулировки уровня: 1 дБ. |
| Стабильность частоты |
| Точность синхронизации: ≤50 нс |
| Динамические параметры |
|
Скорость: ≥15000 м/с; Ускорение: ≥1000 м/с²; Рывок: ≥1000 м/с³. |
| Моделирование окружающей среды |
| Да (временные, позиционные и скоростные сценарии) |
| Поддержка сценариев |
| Да (временное/позиционное/скоростное моделирование, предустановленные тестовые сценарии) |
| Интерфейсы и управление |
|
10" сенсорный экран; Физические кнопки; Внешнее управление через планшет. |
| Характеристика | Значение |
|---|
