Анализаторы сигналов и спектра серии AT4082

Серия AT4082 — флагманская линейка анализаторов сигналов и спектра АКМЕТЕХ, перекрывающая диапазон частот от 2 Гц до 110 ГГц (при использовании внешних расширителей — до 1,1 ТГц). Приборы обеспечивают мгновенную полосу анализа до 4 ГГц, низкий уровень собственных шумов до –172 дБм/Гц и фазовый шум лучше –134 дБ/Гц, что делает их оптимальным инструментом для измерений и анализа сигналов в системах 5G/6G, спутниковой связи, радиолокации и СВЧ-тестировании.

Анализаторы сигналов и спектра серии AT4082 представляют собой универсальные измерительные приборы нового поколения, сочетающие широкополосные возможности и высокую точность измерений.

Диапазон частот приборов — от 2 Гц до 110 ГГц с возможностью расширения до 1,1 ТГц с помощью внешних модулей. Мгновенная полоса анализа достигает 4 ГГц, что позволяет проводить комплексный анализ современных широкополосных и импульсных сигналов.

Серия характеризуется высоким динамическим диапазоном (до 100 дБ), точностью амплитудных измерений ±0,24 дБ и выдающимися показателями фазового шума (–134 дБ/Гц при 10 кГц отстройке).

Поддерживаются режимы реального времени (RTBW 2 ГГц), запись и воспроизведение IQ-сигналов, анализ векторной и аналоговой модуляции, а также специальные опции для анализа 5G NR, LTE, NB-IoT, WLAN и радарных сигналов.

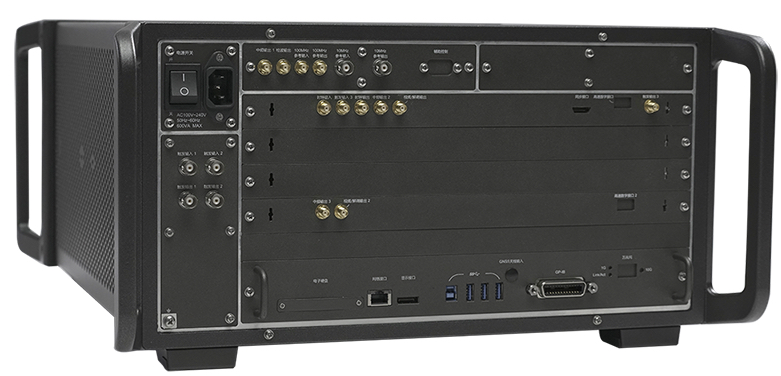

Сенсорный дисплей 15,6″, производительный процессор и интерфейсы LAN, USB 3.0, GPIB, 10 GbE обеспечивают удобство работы и лёгкую интеграцию в автоматизированные измерительные системы.

Приборы серии AT4082 рассчитаны на применение в исследовательских лабораториях, испытательных центрах и высокоточных метрологических комплексах.

Технические преимущества

Диапазон частот: 2 Гц – 110 ГГц (внешнее расширение до 1,1ТГц)
Мгновенная полоса анализа: до 4 ГГц
Фазовый шум: –134 дБ/Гц - 1 ГГц, offset 10 кГц
Уровень собственных шумов (DANL): до –172 дБм/Гц
Амплитудная точность: ±0,24 дБ
Реальный-временной анализ: до 2 ГГц RTBW, время отклика < 0,3 мкс
Интермодуляционные искажения (TOI): до +23 дБм
Интерфейсы: LAN, USB 3.0, GPIB, 10 GbE, IQ-интерфейс до 2 ГГц
Память: встроенный SSD до 4 ТБ

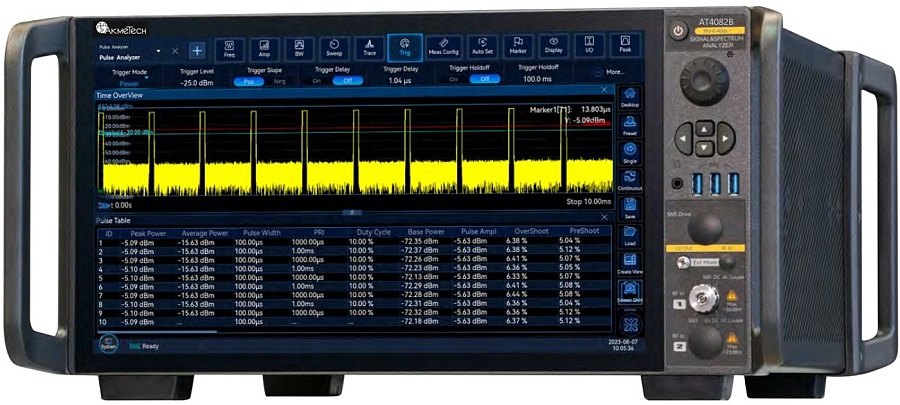

Дисплей: 15,6″ сенсорный TFT
Масса: около 35 кг
Совместимость с внешними регистраторами данных серии 4712 и импульсными генераторами шума любого производителя (Акметех, Keysight, Rohde&Schwarz, Noisecom, Ceyear) и SMART-генераторами серии1661хх
Надёжное исполнение, рассчитанное на интенсивную эксплуатацию в производственных и полевых условиях
Полная интеграция в Специализированное программное обеспечение автоматизации измерений СПОАИ МТЛБ.58.29.29.000.001

Области применения

Тестирование и разработка систем связи 5G/6G, Wi-Fi 6/7, Bluetooth, NB-IoT
Анализ радарных и FMCW-сигналов, включая автомобильные РЛС
Испытания и верификация СВЧ и миллиметровых компонентов
Измерения в спутниковых, аэрокосмических и оборонных системах
Использование в НИОКР и метрологических лабораториях, а также при калибровке и сертификации аппаратуры
