Тестер радиосвязи Rohde & Schwarz CMA180: Универсальный инструмент для профессионалов

Тестер радиосвязи Rohde & Schwarz CMA180: Универсальный инструмент для профессионалов

Калибровка и поверка радиоизмерительного оборудования.jpg

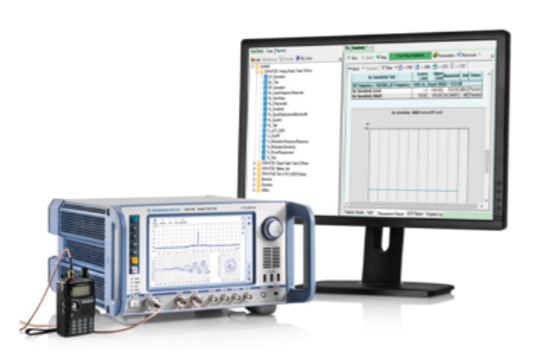

Тестер радиосвязи Rohde&Schwarz CMA180

функционирует в частотном диапазоне от 100кГц до 3 ГГц и представляет собой универсальный и эффективный инструмент для испытаний и диагностики различных систем радиосвязи. Поддерживает как цифровые виды модуляции (DMR, P25, NXDN, TETRA, POCSAG, Zigbee), так и аналоговые. Отличается поддержкой авиационных систем и имеет возможность записи и воспроизведения I/Q данных.
Технология, лежащая в основе прибора R&S CMA180, состоит в усовершенствованной цифровой обработке сигналов и вычислениях, которые обеспечивают высокую скорость иточность измерений. Прибор поддерживает аналоговые стандарты ЧМ, АМ и ФМ, а также такие цифровые стандарты, как APCO, DMR и многие другие. Сочетание интуитивно-понятного управления и эффективных измерительных возможностей превращают прибор R&S CMA180 в незаменимый инструмент для проведения радиотехнических измерений.
9-дюймовый сенсорный дисплей делает управление тестером простым и интуитивным. Встроенный секвенсор позволяет автоматизировать тестирование, экономя ваше время и силы. А с возможностью работы от аккумулятора, вы можете проверять оборудование где угодно.
Чтобы упростить процесс испытаний, с целью автоматизации измерений, выполняемых прибором R&S CMA180, используется

программное обеспечение R&S CMArun

. Это гибкое и удобное в использовании программное обеспечение позволяет пользователю свободно настраивать измерительную установку для снятия характеристик испытуемого устройства (ИУ).

ПО R&S CMArun может быть установлено на внешнем ПК и управлять радиотестером CMA180 через LAN, GPIB или USB-интерфейсы.

Пользовательский файл последовательности испытаний для ПО R&S CMArun может быть сохранен и скопирован в генератор последовательностей прибора R&S CMA180. Этот встроенный генератор позволяет пользователям выполнять настройку испытаний одним нажатием кнопки. Такая настройка идеальна в производственной среде, предоставляя операторам простой и надежный способ тестирования устройств.

Ключевые особенности и применение радиотестера CMA180 Rodhe Schwarz:

Универсальные ВЧ-измерения

Имеет встроенный анализатор спектра с разверткой и благодаря широким возможностям настройки конфигурации анализатор идеально подходит для любых типов испытуемых устройств. Позволяет регулировать полосу обзора, есть возможность установки нулевой полосы для контроля анализа во временной области. Встроенный следящий генератор позволяет легко определять частотную характеристику ВЧ-компонентов.

Измерения цифровых приемников и передатчиков.

Радиотестер CMA 180 генерирует тестовые сигналы для стандартов цифровой радиосвязи. Сигналы настраиваются и могут содержать, как тональные сигналы, так и псевдослучайные двоичные последовательности. Встроенный векторный анализатор сигналов демодулирует цифровые сигналы и предоставляет результаты в виде глазковых диаграмм, распределения символов и скалярных значений, например, девиации частоты и модуля вектора ошибок. Это позволяет использовать тестер в целях анализа широкого спектра цифровых сигналов. Пользователь просто задает стандарт для тестирования и на приборе автоматически задаются требуемые параметры анализатора. Поддерживает DMR, dPMR, NXDN, APCO P25, Tetra и LTE.

Автоматизация и настройка испытаний

Софт CMA Run позволяет управлять тестовыми последовательностями. Для каждой последовательности можно задавать индивидуальные настройки и измерительные задачи. Все настройки и измеренные значения вносятся в протокол и затем сохраняются в отчете. Для измерений с предельными значениями возможно отображение индикаторов «в норме» и «не в норме».

Мобильность

Прибор можно оборудовать источником питания переменного тока для работы в диапазоне от 110 до 250 В или источником питания постоянного тока для работы в диапазоне от 10 до 30 В. Источник питания постоянного тока можно подключить к внешнему преобразователю для работы от переменного тока 110 – 250 В. Дополнительная аккумуляторная батарея обеспечивает максимальную мобильность и превращает прибор в портативный тестер, который можно размещать рядом с испытуемым устройством.

Испытания авиационных систем

CMA180 является максимально универсальным тестером радиосвязи для авиационных систем. Способен анализировать сигналы ILS, VOR и маркерного маяка для систем посадки, а также сигналы бортовой радиосвязи. Содержит генератор и анализатор VoIP в соответствии с EUROCADE ED-137B/C. Интерфейс VoIP полностью встроен в тестер.
У компании АКМЕРОН есть успешный опыт поставки данного оборудования для различных компаний, которые занимаются производством и тестированием устройств связи. Инженеры компании самостоятельно проводили различные тестирования приемников и передатчиков цифровых и аналоговых радиостанций.
CMA 180 зарекомендовал себя, как отличный прибор с широкими возможностями и удобным интерфейсом. Прибор охватывает диапазон от 100 кГц до 3 ГГц, обеспечивает полосу частот 20 МГц и способен измерять сигналы с высокой непрерывной мощностью до 100 Вт (до 150 Вт для сигналов с периодами активности /неактивности по 1 минуте). Обеспечивает генерацию, прием и анализ, как радиосигналов, так и аудиосигналов. Осуществляет функции генерации радиосигналов, генерации аудиосигналов, генерации сигналов произвольной формы, анализатора НЧ- и ВЧ-сигнала, измерителя мощности ВЧ-сигнала, БПФ-анализатор спектра, анализатора спектра (опция CMA K-120). Аналогов данного прибора на рынке нет.
Мы поможем составить необходимую спецификацию под ваши измерительные задачи, а также готовы проконсультировать по любым вопросам по CMA180.

Обращайтесь к нашим инженерам! Телефон для связи: +7 (495) 252-00-96 / эл. почта: info-site@akmetron.ru
