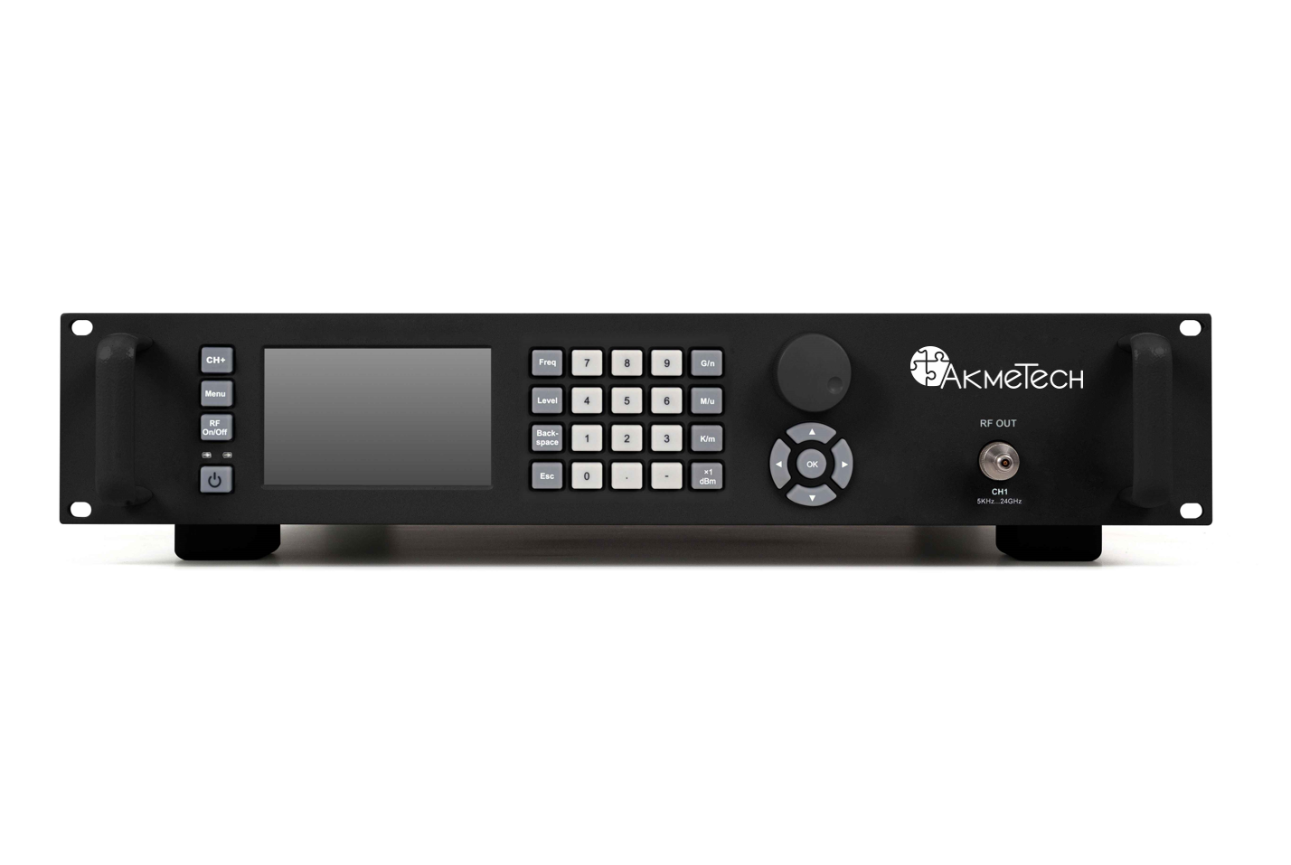

Отчёт об измерении фазового шума генератора сигналов ATGA-1167A
16.06.2025
В рамках повышения точности и надёжности наших решений в области генерации сигналов, инженерной командой компании АО «Акметрон» был проведён детальный анализ фазового шума аналогового генератора сигналов ATGA-1167A. Основной целью исследования стало подтверждение высокой точности характеристик устройства и его соответствия требованиям современных систем измерения, связи и радиотехнических разработок. Полученные результаты демонстрируют уровень качества, который компания АО «Акметрон» стремится поддерживать и развивать в своей продукции.
Отчёт об измерении фазового шума генератора сигналов ATGA-1167A
1. Основные технические характеристики генератора сигналов ATGA-1167A
- Диапазон частот: от 5 кГц до 67 ГГц;
- Частота опорного генератора: 10 МГц;
- Пределы относительной погрешности установки частоты опорного генератора: не более ±1 ppm/год;
- Диапазон установки выходной мощности: от -110 дБм до +15 дБм;
- Уровень гармонических составляющих относительно основного немодулированного сигнала (уровень сигнала +10 дБм):
- Частота опорного генератора: 10 МГц;
- Пределы относительной погрешности установки частоты опорного генератора: не более ±1 ppm/год;
- Диапазон установки выходной мощности: от -110 дБм до +15 дБм;
- Уровень гармонических составляющих относительно основного немодулированного сигнала (уровень сигнала +10 дБм):
- от 100 кГц до 5 МГц: -30 дБм;
- от 5 МГц до 200 МГц: -40 дБм;
- от 200 МГц до 33,5 ГГц: -50 дБм.
2. Уровень однополосных фазовых шумов:
Таблица 1
|
Несущая частота
|
Отстройка от несущей частоты
|
|||||
|
100 Гц
|
1 кГц
|
10 кГц
|
100 кГц
|
1 МГц
|
10 МГц
|
|
|
1 ГГц
|
-105
|
-125
|
-138
|
-138
|
-138
|
-145
|
|
5 ГГц
|
-92
|
-114
|
-124
|
-124
|
-126
|
-145
|
|
10 ГГц
|
-86
|
-108
|
-120
|
-120
|
-120
|
-140
|
|
20 ГГц
|
-80
|
-102
|
-114
|
-114
|
-114
|
-134
|
|
40 ГГц
|
-75
|
-95
|
-105
|
-105
|
-110
|
-120
|
|
67 ГГц
|
-74
|
-95
|
-98
|
-100
|
-108
|
-115
|
3. Условия проведения измерений
Измерения фазового шума генератора сигналов ATGA-1167A проводились при комнатной температуре с использованием анализатора фазовых шумов FSPN.
Измерения проводились на несущих частотах: 100 МГц, 1 ГГц, 2 ГГц, 5 ГГц, 10 ГГц, 15 ГГц, 20 ГГц, 25 ГГц при отстройках от несущей частоты 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц.
Измерения проводились на несущих частотах: 100 МГц, 1 ГГц, 2 ГГц, 5 ГГц, 10 ГГц, 15 ГГц, 20 ГГц, 25 ГГц при отстройках от несущей частоты 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц.
4. Результаты измерений фазового шума и сравнение со специфицированными значениями
Таблица 2 - Результаты измерений фазового шума (дБм) и их сравнение со специфицированными значениями (дБм)
|
Несущая частота
|
Отстройка от несущей частоты
|
|||||||||||||
|
10 Гц
|
100 Гц
|
1 кГц
|
10 кГц
|
100 кГц
|
1 МГц
|
10 МГц
|
||||||||
|
Изм.
|
Спец.
|
Изм.
|
Спец.
|
Изм.
|
Спец.
|
Изм.
|
Спец.
|
Изм.
|
Спец.
|
Изм.
|
Спец.
|
Изм.
|
Спец.
|
|
|
100 МГц
|
-110
|
-
|
-134
|
-
|
-152
|
-152
|
-163
|
-155
|
-164
|
-155
|
-167
|
-
|
-167
|
-
|
|
1 ГГц
|
-91
|
-
|
-117
|
-105
|
-136
|
-125
|
-151
|
-138
|
-150
|
-138
|
-158
|
-138
|
-162
|
-145
|
|
2 ГГц
|
-91
|
-
|
-108
|
-
|
-137
|
-
|
-145
|
-
|
-144
|
-
|
-153
|
-
|
-160
|
-
|
|
5 ГГц
|
-87
|
-
|
-103
|
-92
|
-130
|
-114
|
-137
|
-124
|
-137
|
-124
|
-146
|
-126
|
-153
|
-145
|
|
10 ГГц
|
-75
|
-
|
-93
|
-86
|
-118
|
-108
|
-131
|
-120
|
-131
|
-120
|
-141
|
-120
|
-160
|
-140
|
|
15 ГГц
|
-75
|
-
|
-91
|
-
|
-119
|
-
|
-126
|
-
|
-126
|
-
|
-136
|
-
|
-154
|
-
|
|
20 ГГц
|
-73
|
-
|
-88
|
-80
|
-117
|
-102
|
-124
|
-114
|
-125
|
-114
|
-135
|
-114
|
-151
|
-134
|
|
25 ГГц
|
-68
|
-
|
-85
|
-
|
-109
|
|
-121
|
|
-120
|
|
-130
|
-
|
-145
|
-
|

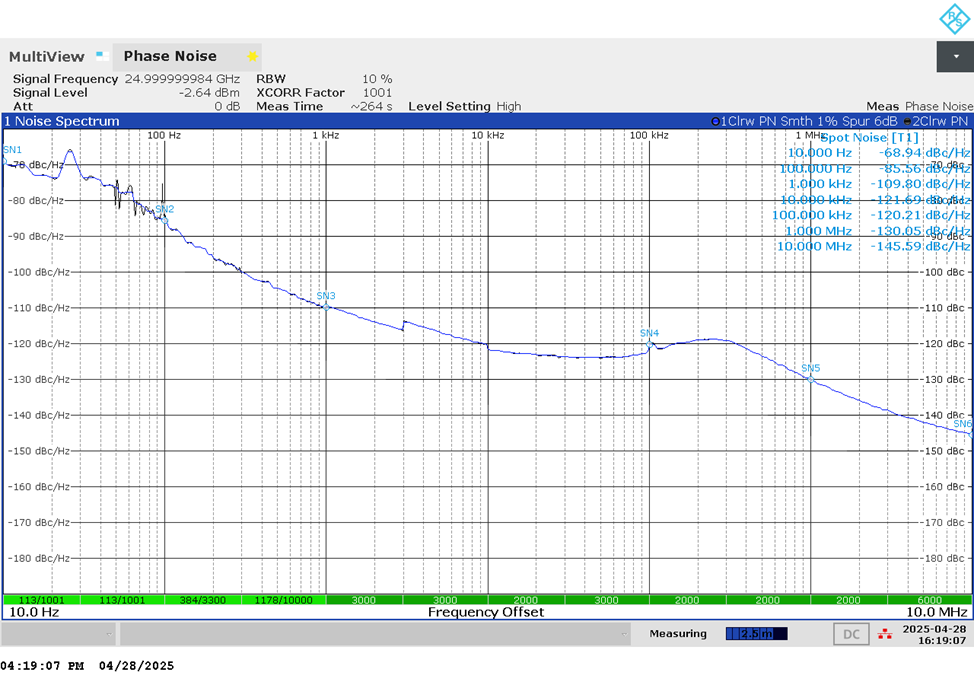

Результаты измерений фазового шума представлены на рисунках 1-8:

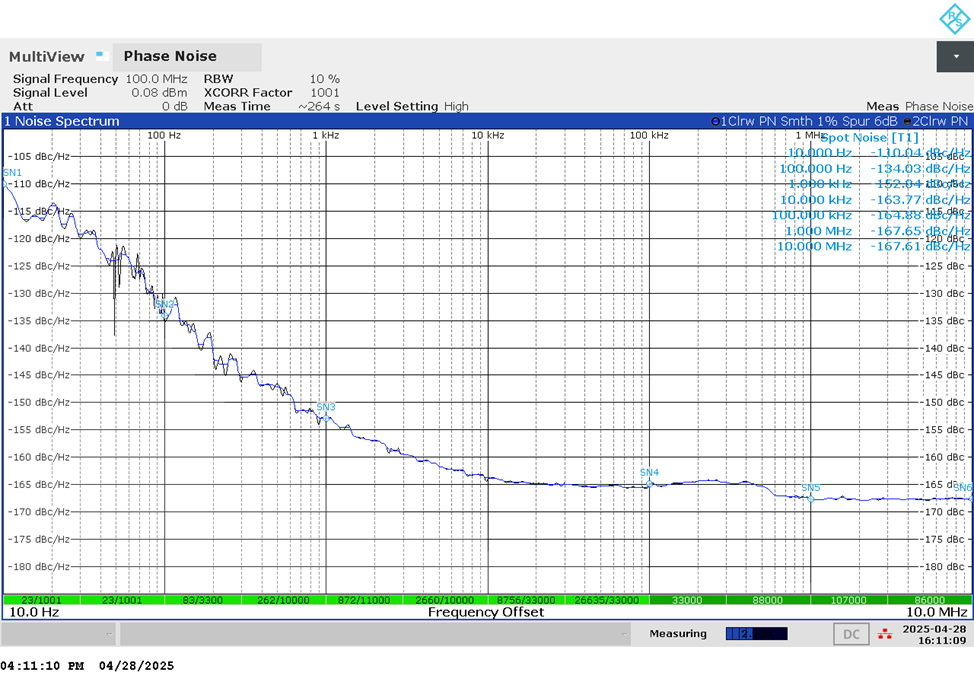

Рисунок 1 - Результат измерений фазового шума на несущей частоте 100 МГц

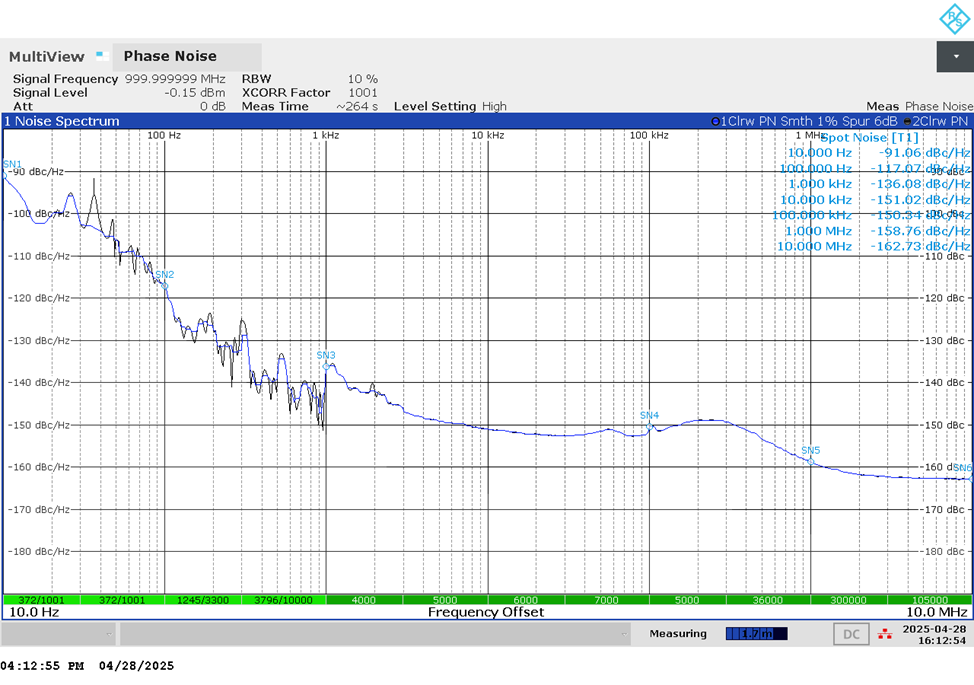

Рисунок 2 - Результат измерений фазового шума на несущей частоте 1 ГГц

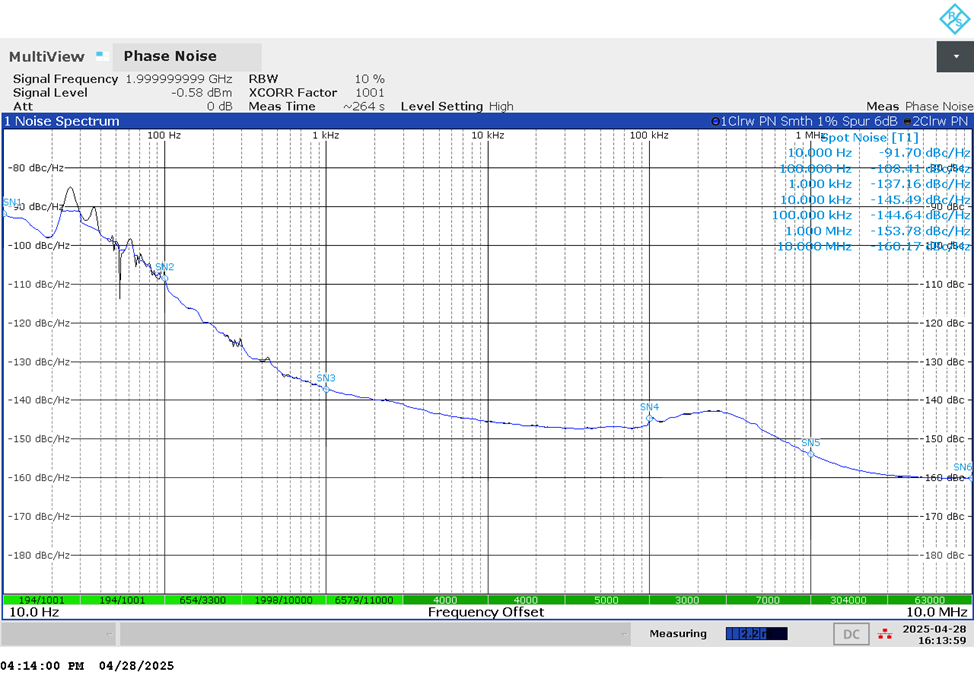

Рисунок 3 - Результат измерений фазового шума на несущей частоте 2 ГГц

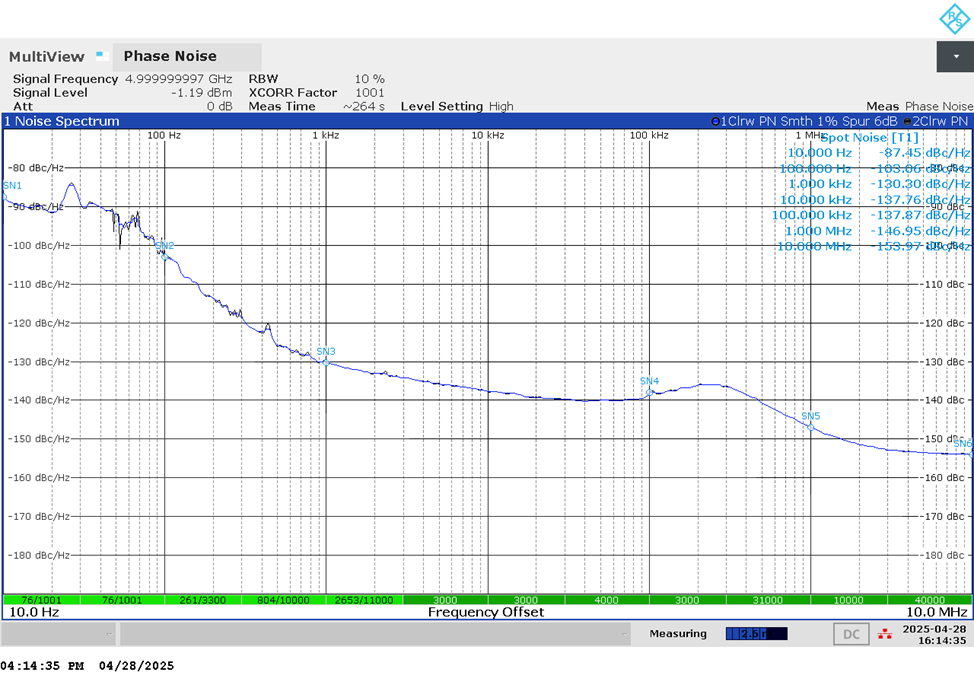

Рисунок 4 - Результат измерений фазового шума на несущей частоте 5 ГГц

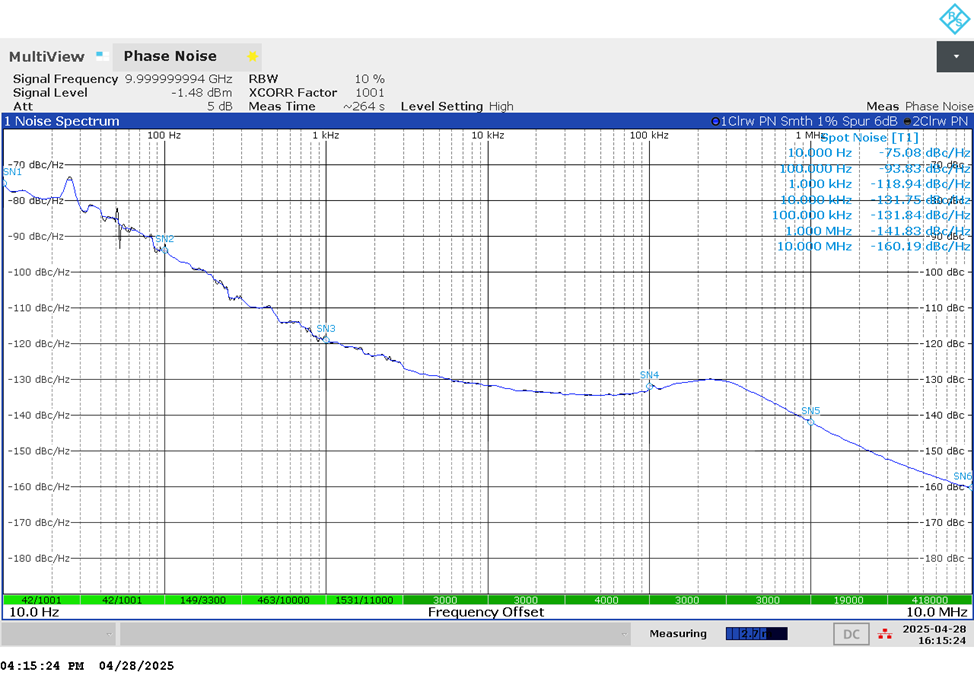

Рисунок 5 - Результат измерений фазового шума на несущей частоте 10 ГГц
Рисунок 6 - Результат измерений фазового шума на несущей частоте 15 ГГц

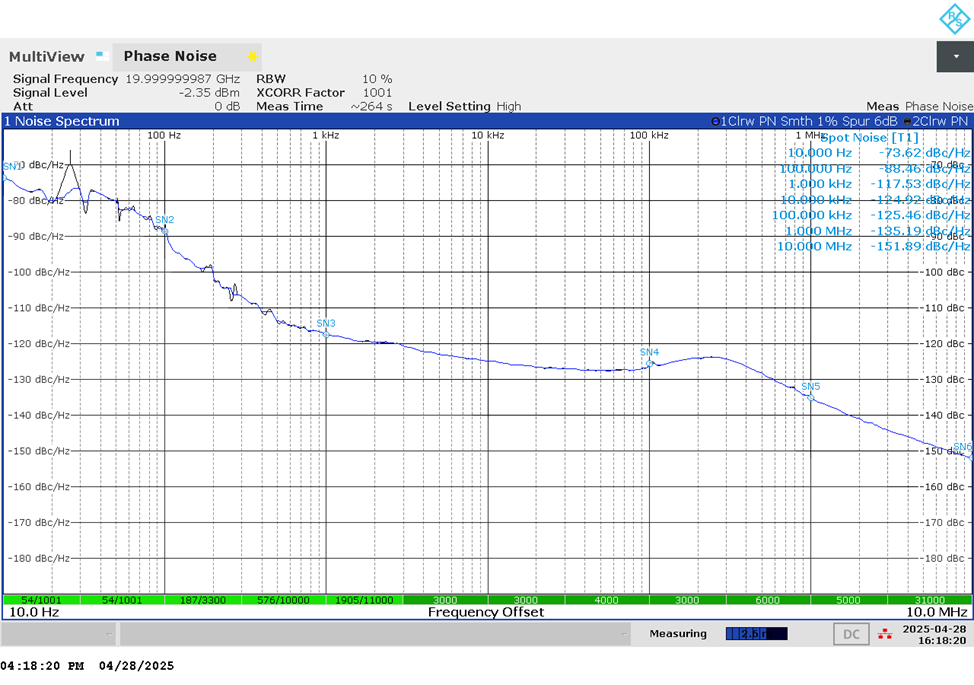

Рисунок 7 - Результат измерений фазового шума на несущей частоте 20 ГГц
